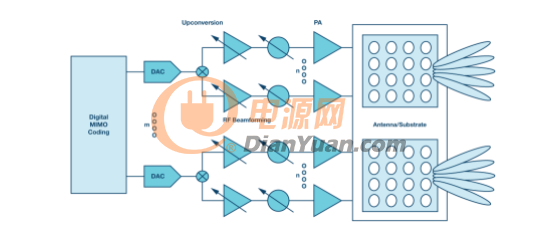

自從80年代早期推出模擬蜂窩網絡以來，蜂窩通信已經走過了漫長的道路。今天，隨著市場從4G遷移到5G網絡解決方案，蜂窩通信行業正在為數據傳輸速度，更低延遲，容量，用戶密度和可靠性的巨大飛躍奠定基礎。例如，隨著數據速率和網絡容量（10倍）的100倍改進，5G還大幅縮短了1毫秒以下的延遲，同時為數十億連接設備提供了無處不在的連接。是物聯網（IoT）不斷發展的一部分。圖1顯示了一個典型的5G波束形成發射機，包括數字MIMO，數據轉換器，信號處理組件，放大器和天線。

為FPGA供電

為了充分發揮5G的優勢，設計人員需要更高頻率的無線電，通過采用更集成的微波/毫米波收發器，現場可編程門陣列（FPGA），以滿足未來數據容量需求所需的新頻譜更快的數據轉換器，以及用于小型電池的高功率，低噪聲功率放大器（PA）。此外，這些5G單元還將包括更多集成天線，以應用大規模多輸入多輸出（MIMO）技術實現可靠連接。因此，需要各種最先進的電源來為5G基站組件供電。

現代FPGA和處理器采用先進的納米工藝制造，因?yàn)樗鼈兺ǔＲ钥焖龠M(jìn)行計算在緊湊封裝的高電流下使用低電壓（<0.9 V）。此外，新一代FPGA需要更低的核心電壓以大幅提高計算速度，同時需要更高的I / O接口電壓，并且需要額外的DDR存儲器軌。 3,4,5 所以，實質上，單個FPGA需要具有嚴格公差和不同額定電流的多個電壓，以實現最佳操作。更重要的是，為了避免損壞，必須按正確的順序?qū)@些電壓軌進行排序。使用最新半導體技術構建的電源結合先進的電路拓?fù)浜拖冗M(jìn)的封裝技術，可以滿足這些嚴格的要求。但是，如果設計人員沒有正確使用正確的電源管理解決方案，則風險范圍從低效率到熱并發癥以及其他不期望的性能相關問題。

為高速數據轉換器靜音供電

同樣，運行速度更快的精密數據轉換器，如模數轉換器（ADC）和數模轉換器（DAC），也需要多個電源軌，例如1.3 V，2.5 V和3.3 V，低噪聲和直流紋波。 6 通常，這些高速ADC和DAC放置在擁擠的印刷電路板（PCB）上，空間有限。因此，在為這些高速數據轉換器設計電源系統時，ADC和DAC的電源靈敏度必須是首要考慮因素。

結合先進半導體和封裝技術的優勢，ADI的μModule®靜音切換器®調節器可輕松解決此問題，滿足高速數據轉換器的效率，密度和噪聲性能需求。一個很好的例子是Silent Switcher LTM8065，它可以提供安靜，更緊湊，更高效的解決方案，為這些設備供電。與傳統的分立式解決方案不同，LTM8065可以顯著減少元件數量和電源板空間，同時不會影響數據轉換器的動態性能。符合RoHS標準的BGA封裝集成了開關控制器，電源開關，電感器和所有支持組件。

在某些情況下，為了最大化電源抑制比（PSRR）性能，線性穩壓器用于電源路徑，跟隨開關穩壓器。 ADP7118是一款低壓差（LDO）低噪聲線性穩壓器，可處理寬輸入電壓范圍，具有高輸出精度，低噪聲和高PSRR，以及出色的線路和負載瞬態響應。但是，該產品系列還有更多，可以使用ADI的LTpowerCAD和LTspice等軟件工具正確選擇它們。®

為PA和收發器管理電源

這些下一代無線電集成了集成收發器和低噪聲，高功率微波/毫米波PA以及更寬帶寬的數字控制和管理系統，這需要使用多種專用電源技術。例如，基于氮化鎵（GaN）的低噪聲，高功率功率放大器將需要高達28 V至50 V的電壓，而基于FPGA的控制和高速ADC和DAC將需要多個較低的電壓，并具有適當?shù)呐判?，監控和保護。 7,8 最先進的DC-DC轉換器可以提供這些5G功率放大器所需的效率（> 90％），功率密度，低噪聲性能和控制。

面對下一代（5G）產品的巨大壓力，其表現優于上一代（4G），因此幾乎沒有妥協的余地。因此，ADI公司專注于基站射頻鏈的各個方面，并且擁有為這些應用供電所需的電源管理工具的全面知識，能夠?yàn)楫?dāng)今基于5G的功率放大器和收發器提供合適的電源。提供業界最廣泛的高性能Power by Linear ?產品組合，包括高效率，高密度DC-DC轉換器模塊，電源管理IC（PMIC）和超低噪聲線性穩壓器，包括電源排序，監控和保護，ADI可以為5G信號鏈提供更全面的方法。

ADI的μModule穩壓器和靜音切換器服務是完整的電源系統級封裝解決方案，可以提供精確的電壓。微型封裝具有最高效率（> 95％）和功率密度，具有高可靠性和最低EMI和噪聲。這些解決方案專為高性能RF系統而設計，具有最高的功率轉換效率和密度，而不會對感興趣的無線電信號增加噪聲或干擾，從而確保這些RF PA和其他此類RF電路的最佳性能。

同樣，為了解決需要多個電源軌的電路中電源排序的挑戰，ADI已經建立了一系列定序器，從兩個電源（ADM6819 / ADM6820）到17個通道（ADM1266）的排序。為了確保系統正確，高效和安全地運行，監控設備電壓，電流或溫度至關重要。為此，ADI提供類似LTC2990的部件。

關閉

總之，ADI公司的Power by Linear產品系列包括低噪聲LDO穩壓器，低EMI，高度集成的多線圈DC-DC轉換器μModule器件，靜音切換器技術和其他電源管理IC，包括電源序列發生器，監視器和保護電路 - 所有這些都使ADI成為業界最廣泛的電源產品系列。它包括為5G基站組件供電所需的一切，包括軟件設計和LTpowerCAD和LTspice等仿真工具。這些工具簡化了為這些器件選擇合適的電源管理解決方案的任務，從而為5G基站組件提供了最佳的電源解決方案。
