接口電路

接口電路多種多樣，一般需電纜引出的接口電路需要較完備的電磁兼容設計，如CAN總線、RS485總線；其他的接口電路如RS232、USB等一般采用磁珠加TVS管設計。

1、RS485/CAN接口設計

RS485接口標準電路如下：

在具體設計中，R1/R2用自恢復保險絲，保護效果更好。一般不使用放電管；TVS管可作為預留設計（取決于驅動芯片內部是否包含TVS管）。

需要注意的是，共模電容需設計在接口端，這樣做的原因是抑制外部的傳導干擾和快速脈沖群干擾，以免其對RS485數據通信產生擾亂。

CAN接口保護時，TVS和電容參數略有不同。

RS-485總線共模電壓范圍為-7～+12V；

CAN總線的共模電壓為-2~+7 V。

2、RS232接口設計

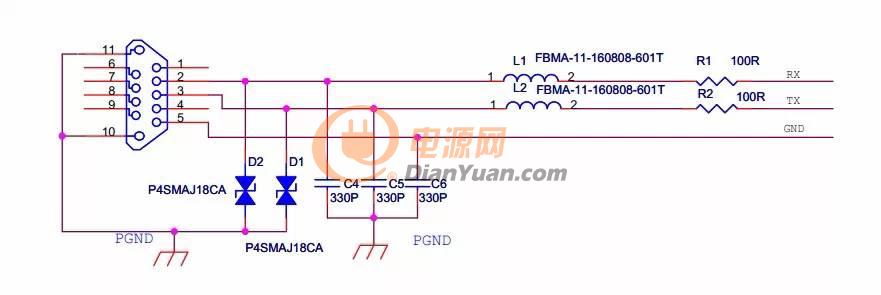

RS232接口標準電路如下：

485/CAN差分接口優先選用共模電感或者磁珠進行濾波，232接口用磁珠進行濾波；濾波電路盡量靠近端口，磁珠或共模電感到端子間PCB走線長度小于62.5px；如防護器件過多，磁珠到端子間PCB走線長度距離大于62.5px，則應在最靠近接口處增加Y電容或高壓電容進行濾波，Y電容要滿足耐壓要求；如果采用屏蔽電纜，屏蔽層要接PGND；需要接出到端子的通訊地需要經過濾波。

3、USB接口設計

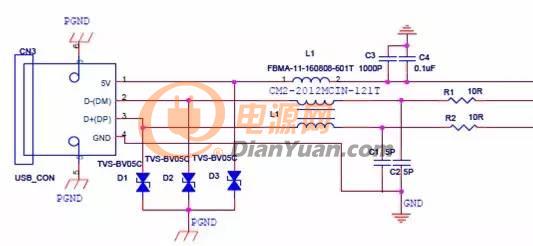

USB接口標準電路如下：

具體設計中，共模電感一般用磁珠代替；C1、C2共模電容為預留設計，當USB口有輻射輸出干擾時，C1、C2可對其進行抑制。

需要注意的是，因USB數據速率高，選用TVS時必須采用低電容的TVS管，TVS管最少能承受8KV以上的接觸靜電放電。

4、S_VIDEO接口設計

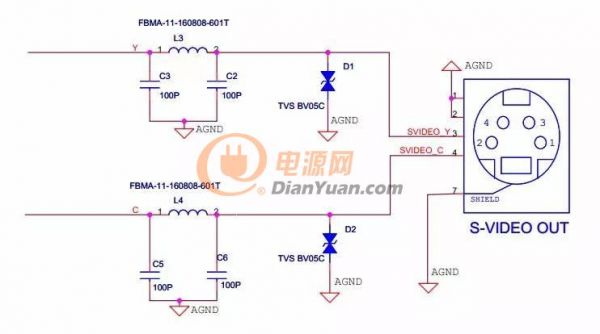

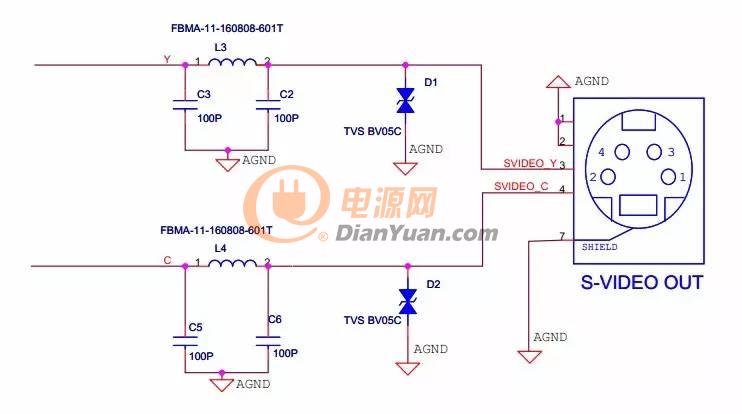

S_VIDEO接口標準電路如下：

磁珠電容可根據實際情況進行參數調整。

5、以太網接口設計

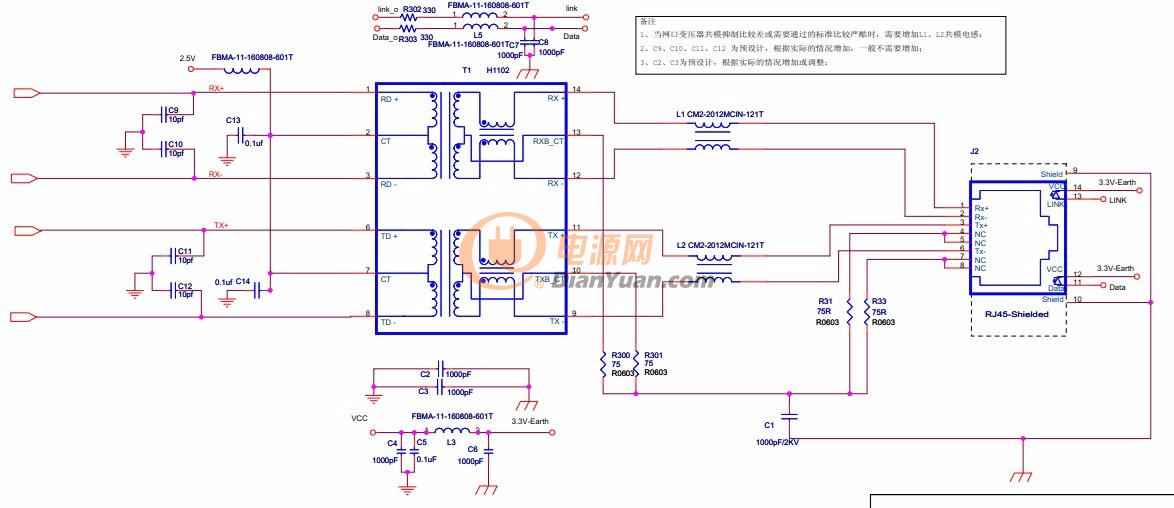

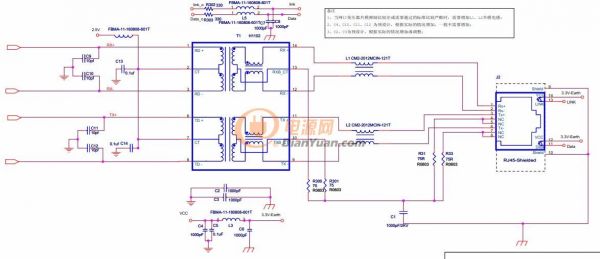

以太網接口標準電路如下：

當網口變壓器共模抑制比較差或需要通過的標準比較嚴酷時，需要增加L1、L2共模電感；C9、C10、C11、C12為預設計，根據實際的情況增加，一般不需要增加；C2、C3為與設計，根據是實際的情況增加或調整。
