本文帶大家了解下什么是電流互感器，以及有重要參數以及主要的作用是何？話不多說，直接了解相關內容！

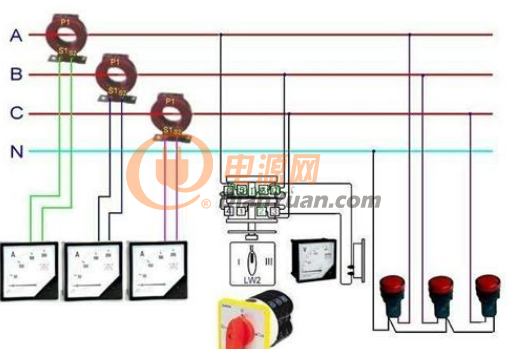

電流互感器是一種特殊的變壓器，它的作用是把大電流變成標準小電流，配合測量儀表、計量儀表和繼電器等設備工作。這樣可以起到擴大儀表測量范圍，提高電路的可靠性和安全性的作用。電流互感器的接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的儀表和繼電器的線圈也全部是串聯的。

選擇電流互感器的參數主要依據以下六點：

1、額定一次電壓--由所在系統的標稱電壓確定。可以選用高電壓等級的電流互感器在低電壓等級的系統中使用，如選用10kv的電流互感器在6kv系統中使用。

2、額定一次電流--按照GB1208規定的額定電流等級選用。如果一次電流不能按照規定的這些等級選用時，可以用以下的方法解決 ：

① 保護回路和測量回路的變比要求不同時，可采用二次繞組帶抽頭電流互感器。也可以改變一次抽頭的電流互感器，一般分串聯和并聯接法，可獲得倍數變比或半數變比的電流互感器。②測量回路用電流互感器有特殊用途的用s級的，它在10~110%的額定電流范圍內保持準確度要求。

3、額定二次電流--有1A和5A兩類。

選用原則：①對新建發電廠和變電所有條件時，宜選用1A。②如有利于互感器安裝或擴建工程原有TA為5A時，及某些情況下為降低TA的二次開路電壓，額定二次電流可選用5A。③一個廠，站內的額定二次電流可同時選用1A和5A。

4、準確級和暫態特性在以下專題說明。

5、鐵芯個數--電流互感器鐵心個數有兩類：一類為一個電流互感器只有一個一次繞組和二次繞組的單鐵心式，大部分低壓電流互感器就是這一類；一類是為一個一次繞組有兩個及兩個以上二次繞組的多鐵心式，每個二次繞組，按照用途不同配置。電能計量儀表和測量表計在滿足準確級的前提下，可以共用一個二次繞組。

6、按結構可分為油浸式，樹脂澆注式和SF6式電流互感器。

平時我們在選用電流互感器時主要考慮變比和準確度這兩個技術參數。

1、變比

電流互感器二次側額定電流值都為5A或1A，一般情況下選擇5A。測量電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正確的選擇電流互感器的變比呢？

《電力裝置的電測量儀表裝置設計規范》中規定“指針式測量儀表測量范圍的選擇，宜保證電力設備額定值指示在儀表標度尺的2/3處。”根據這個規范我們可以用下面的公式選取電流互感器的變比N。

這個公式中I為回路的最大負荷電流，0.7的意思是最大負荷電流時指示指在儀表盤的70%處，5為電流互感器二次額定

電流值。然后根據計算的變比值選擇相應電流互感器的變比。比如，I為50A，根據計算公式可以得到N=14.29，所以選擇75/5變比的電流互感器。

2、準確度

電流互感器的準確度又稱為精度，由于電流互感器存在比值誤差和角誤差是不可避免的。電流互感器的準確度在數值上等于此比值誤差極限的百分數。比如，0.5級的電流互感器的最大比值誤差為±0.5%。測量電流互感器有0.1、0.2、0.5、1、3、5等級，保護用的電流互感器有5P、10P兩級。一般情況下，計量選擇0.2級，測量選擇0.5級，一般監視儀表選擇1級。

同時我們在使用電流互感器需要注意：電流互感器的二次側一定要接地，防止一次側高壓竄人二次側，危機設備和人生安全；注意電流互感器一、二側的極性，極性接錯嚴重情況下燒損儀表；電流互感器二次不能開路，嚴禁二次側安裝熔斷器，防止二次側開路感應出高電壓，危機人生安全。
