想輕松搞懂射頻RF電路,先把這些專業術語拿下

2020-08-08 09:45 來源:互聯網 編輯:Emma

其實想輕松搞定射頻電路,就要把相關的專業術語先搞清楚。這樣在學習射頻電路就會事半功倍,學起來輕松很多。何為射頻電路,處理信號的電磁波長與電路或器件尺寸處于同一數量級的電路。本文我們給大家分享有關于射頻電路的那些專業術語。

1. 射頻 RF(Radio Frequency)

射頻是電磁波按應用劃分的定義,專指具有一定波長可用于無線電通信的電磁波。頻率范圍定義比較混亂,資料中有30MHz至3GHz,也有300MHz至40GHz,與微波有重疊;另有一種按頻譜劃分的定義,是指波長從1兆m至1m范圍內的電磁波,其相應的頻率從30Hz至300MHz;射頻(RF)與微波的頻率界限比較模糊,并且隨著器件技術和設計方法的進步還有所變化。

2. 微波 Microwaves

微波是電磁波按頻譜劃分的定義,是指波長從1m至0.1mm范圍內的電磁波,其相應的頻率從0.3GHz至3000GHz。這段電磁頻譜包括分米波(頻率從0.3GHz至3GHz)厘米波(頻率從3GHz至30GHz)毫米波(頻率從30GHz至300GHz)和亞毫米波(頻率從300GHz至3000GHz,有些文獻中微波定義不含此段)四個波段(含上限,不含下限)。具有似光性、似聲性、穿透性、非電離性、信息性五大特點。

3. 微帶線 Microstrip

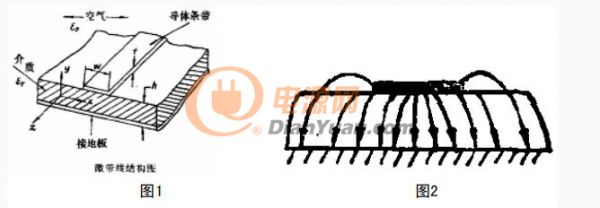

一種傳輸線類型。由平行而不相交的帶狀導體和接地平面構成。微帶線的結構如圖1所示它是由導體條帶(在基片的一邊)和接地板(在基片的另一邊)所構成的傳輸線。微帶線是由介質基片,接地平板和導體條帶三部分組成。在微帶線中,電磁能量主要是集中在介質基片中傳播的如圖2所示。

想輕松搞懂射頻RF電路,先把這些專業術語拿下

4. 趨膚效應

趨膚效應---又叫集膚效應,當高頻電流通過導體時,電流將集中在導體表面流通,這種現象叫趨膚效應。在高頻下,電流僅在導體表面的一個薄層內傳輸。

5.特性阻抗

特性阻抗:又稱“特征阻抗”,它不是直流電阻,屬于長線傳輸中的概念。在高頻范圍內,信號傳輸過程中,信號沿到達的地方,信號線和參考平面(電源或地平面)間由于電場的建立,會產生一個瞬間電流,如果傳輸線是各向同性的,那么只要信號在傳輸,就始終存在一個電流I,而如果信號的輸出電平為V,在信號傳輸過程中,傳輸線就會等效成一個電阻,大小為V/I,把這個等效的電阻稱為傳輸線的特性阻抗Z。

6.屏蔽罩 EMI shielding

屏蔽罩是無線設備中普遍采用的屏蔽措施。其工作原理如下:當在電磁發射源和需要保護的電路之間插入一高導電性金屬時,該金屬會反射和吸收部分輻射電場,反射與吸收的量取決于多種不同的因素,這些因素包括輻射的頻率,波長,金屬本身的導電率和滲透性,以及該金屬與發射源的距離。屏蔽的具體過程如下圖 3 所示:

想輕松搞懂射頻RF電路,先把這些專業術語拿下
