隨著電源類配件的體積縮小、功率增大，在不知不覺中我們的生活減輕了很多負擔。更快速的充電及更小尺寸的電源一直以來都是市場最主要的需求。不過，快充是建立在更高功率和更復雜的充電控制要求的基礎上的，而功率和電路復雜性的增加則意味著電源尺寸的增加，與市場需求相悖。

日前，深耕于高壓集成電路高能效功率轉換領域的知名公司Power Integrations發布了適用于高功率密度、通用輸入AC-DC變換器的MinE-CAP IC，完美地應對了這項挑戰。

據介紹，MinE-CAP將改變緊湊型充電器和適配器的游戲規則。電解電容體積比較龐大，占內部體積的很大一部分，而且常常限制了適配器設計的外形尺寸選擇，尤其是最小厚度。MinE-CAP IC允許設計人員在很大一部分儲能中主要使用低電壓額定電容，這樣可以使這些元件的體積隨電壓線性縮小。相對于采用高頻方式減小電源體積的方法，使用MinE-CAP的方案可以避免高頻設計中面臨的EMI及增加有源箝位電路所帶來的成本和生產一致性的挑戰。以這樣的方式減小電源尺寸更加高效。

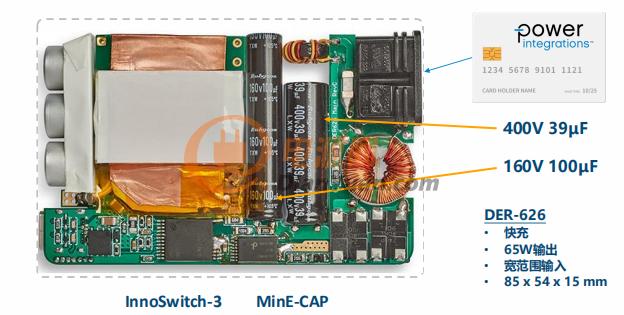

另外，該款新器件采用微型MinSOP-16A封裝，可與Power Integrations的InnoSwitch?系列電源IC無縫配合，并將舊有的65W USB-PD電源產品縮減至信用卡大小的尺寸，且實現超薄設計，具體尺寸可以做到82x51x12mm，相對于空間利用率很高的InSOP- 24封裝進一步縮小了50%。MinE-CAP提供的體積節省比將開關頻率翻倍的方法更大，同時還能有效提高系統效率。

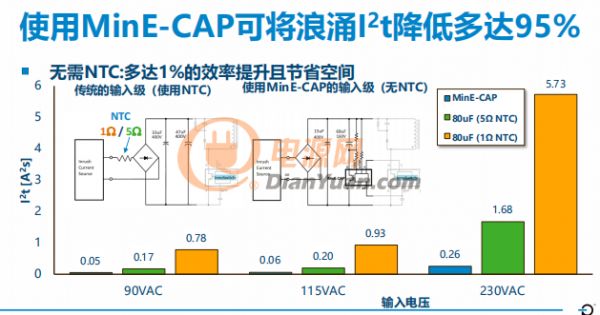

浪涌電流的大小與大電容的尺寸及輸入電壓成比例，采用了MinE-CAP后由于高壓輸入時的輸入濾波電容容量很小，因而無需浪涌抑制電路，避免了由于NTC熱敏電阻而產生局部發熱現象，并有助于降低啟機期間整流橋和保險絲的應力。

此外，MinE-CAP IC支持超寬范圍輸入電壓的應用，適用于全球幾乎所有的地區。MinE-CAP可大幅減少高壓儲能元件的數量，并使低電壓電容免受電網電壓劇烈波動的影響，從而大大增強耐用性，同時減少系統維護和產品返修。

總的來說，針對25-75W的應用，MinE-CAP IC提供了許多優化方案：可將電源的體積最多可縮小40%；可去掉啟機期間用于浪涌電流限制的NTC，在230VAC輸入的情況下對I2t浪涌的降低可高達95%；在尺寸不變的情況下可使電源輸出更高的峰值功率（更大的低壓輸入容量）；適用于新興市場應用的超寬輸入電壓范圍的電源，可應對不穩定的電網電壓，也可使得相同尺寸的電源適合于全球范圍的使用；同時具有更小的形狀系數，適合于平臺方案應用。

目前，MinE-CAP系列的MIN1072M已經完全量產，客戶可隨時從PI辦事處和特許分銷商處訂購。
