意法半導體推出了一個支持可編程電源(PPS)的 USB Type-C?Power Delivery 3.0參考設計，最大輸出功率27W，在不連接充電線的情況下零功耗，可加快好用、小巧、高效的電源適配器設計。USB PPS有助于節省電能，減少設備充電時間和散熱量，降低設備端的物料清單成本。

STEVAL-USBPD27S參考設計集成STM32G071微控制器(MCU)、最先進的PWM控制器STCH03和TCPP01-M12 USB Type-C 保護IC，其中，STM32G071單片集成功能完整的USB Type-C Power Delivery控制器。這個參考設計讓用戶可以快速開發USB快充電源適配器，滿足歐盟能效標準European CoC V5 Tier-2和美國能效標準DOE Level VI規定的四級最低平均工作能效和待機功耗低于40mW的要求。

STM32G071 MCU處理整個數字控制部分的功能，包括副邊VBUS電壓控制算法，以及意法半導體獨有的自適應同步整流專利算法，從而提高充電效率。VBUS控制算法符合USB Type-C供電和PPS規范，并實現了電纜壓降補償，以精確控制供電電壓。PPS可以在3.3V-11V之間以20mV步長逐步調整輸出電壓值，50mA步長逐步調整限流值，以最大程度地減小充電期間的功率變換損耗。

作為基于MCU的解決方案，該參考設計為用戶提供了更多的設計靈活性，可以實現其他的客戶定制應用層，引入U(xiǎn)SB Power Delivery標準的升級改進功能。

STEVAL-USBPD27S電路板的功率級采用意法半導體的高集成度STCH03 PWM控制器，該控制器內置高壓啟動電路、原邊恒流輸出調節和先進電源管理功能。為準諧振零壓開關（ZVS）反激式轉換器設計，STCH03確保功率變換器具有高能效、超低待機功耗和出色的動態性能。

STD7N65M6 MDmesh M6原邊高壓STPOWER MOSFET優化了軟開關和硬開關模式的開關性能，為應用設計帶來極高的能效。

最后，TCPP01-M12 為USB VBUS引腳和配置通道（CC）引腳提供±8kV ESD靜電放電保護，符合IEC 61000-4-2第4級安全要求。VBUS引腳和CC引腳之間還有短路保護功能，以及誤用壞線導致設備損壞的防護功能。

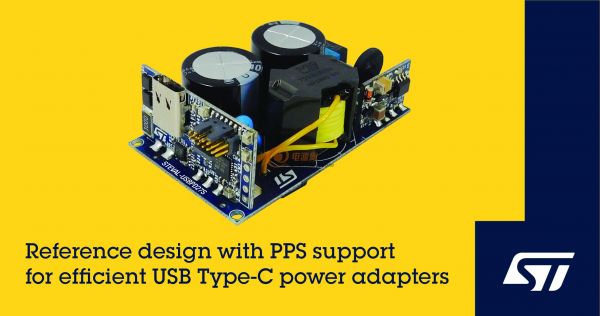

STEVAL-USBPD27S是一個小巧緊湊的立即可用的評估板模組，外觀尺寸為59mm x 35mm x 21mm，功率密度達到每立方英寸10.2W。
