在電源管理的領域中，低電磁干擾、高功率密度、低靜態電流、低噪音和高精度以及隔離始終是業內持續深入研究的關鍵課題。隨著汽車和工業應用中電子內容的不斷增長，降低EMI變得非常重要，這推動了電力電子應用對更智能、更輕松的EMI管理的需求，同時也對電源設計工程師提出了新的挑戰。

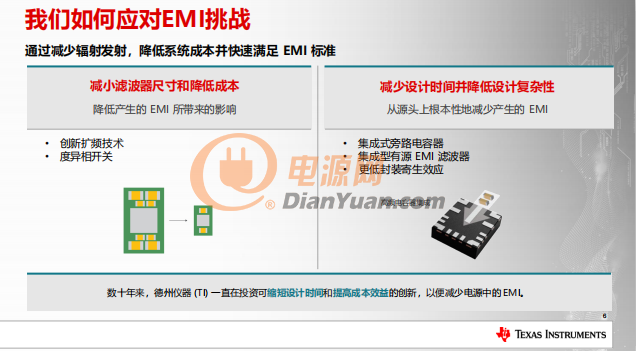

針對低頻和高頻EMI的相關挑戰，德州儀器致力于半導體和封裝技術的創新，并且應用最前沿的建模技術來解決這些問題。同時，減小濾波器尺寸并降低成本以及減少設計時間并降低設計復雜性是TI數十年來始終堅持研究的課題。

據德州儀器升壓與多通道DC/DC產品線副總裁兼總經理 Cecelia Smith女士介紹，TI給工程師提供了一個強大的EMI技術支持生態系統。該系統包括 webench 電源仿真工具，它具備EMI的仿真功能；全面的EMI文檔，可以提供更為詳盡的EMI測試報告；EMI測試功能，可以給客戶提供在現場或在線的EMI測試幫助。

首款具有集成有源EMI濾波器的DC/DC降壓控制器

發布會上，TI發布了LM25149-Q1以及它的工業版本LM25149，這是業界首款具有集成有源EMI濾波器的DC/DC降壓控制器。有源EMI濾波器能夠檢測輸入端的噪聲和紋波電壓，在直流輸入母線上注入與其相位相反的電流，從而消除電流或電壓干擾，以降低EMI噪聲和紋波電壓。據了解，LM25149既具有有源EMI濾波器(AEF)，同時也具備雙隨機展頻(DRSS)技術，這兩者相結合可以在整個EMI測試頻段中提供業界領先的EMI性能。針對這一點，德州儀器寬輸入電壓及降壓開關電源產品線經理 Ganesh Srinivasan先生給出了一個數據，LM25149可以給用戶最高在400GHz的情況下帶來55 dBμV的降幅。

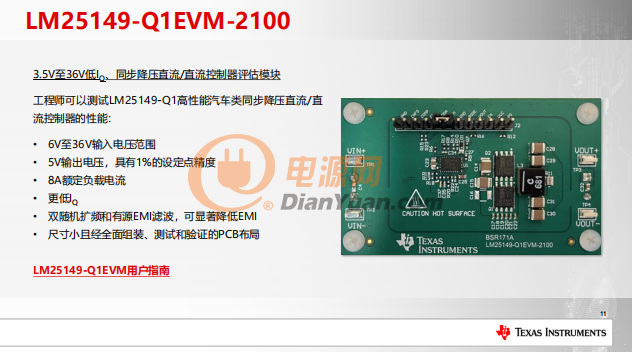

另外，LM25149在保證原來EMI性能的同時大幅度降低了輸入濾波器的大小，最高可以降低高達50%的占板面積和75%的體積。Ganesh Srinivasan先生同時指出，針對LM25149,TI完善的EMI生態系統提供了在線的用戶指南，用戶可以在網上申請LM25149評估板，評估板的用戶指南同樣可以從網上下載。

工業及汽車領域雙管齊下

LMQ61460是TI帶來的另一款產品，它分為工業版本和汽車版本，可以適用于各種工業或汽車應用，例如Type-C工業機器人、工業PC以及測試測量或者醫用工業產品。LMQ61460提供了3V-36V的寬輸入電壓范圍，它可以接受最大到42V的瞬態輸入電壓。另外，LMQ61460具有集成旁路電容器的低EMI同步降壓轉換器，可以大幅度降低封裝里基線的電感，同時能降低它輸入的紋波，從而能夠提供更為良好的EMI表現。

值得強調的是，LMQ61460采用 HotRod? 封裝，具有經過優化的引腳排列，有助于實現更少的開關節點振鈴，提供用于提升效率的外部偏置選項。

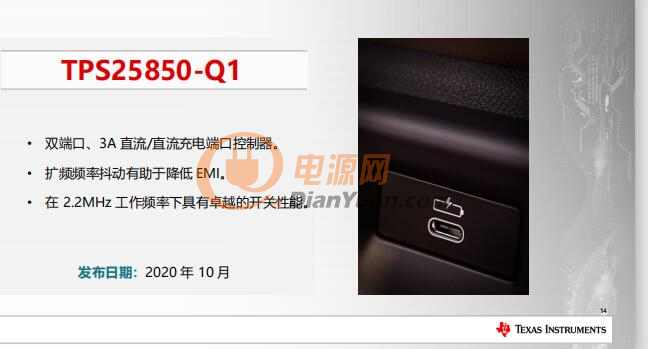

隨著電動汽車的普及引發了人們對于電動汽車電池及充電問題的更多關注。TI在去年十月份推出了一款雙端口、3A DC/DC充電端口控制器——TPS25850-Q1。該方案在2.2MHz工作頻率下具有卓越的開關性能，讓設計師能夠通過嚴格的 EMI 測試并減小外部電感器的尺寸，使得汽車工程師能夠簡單地實現更緊湊的充電方案。

與同類選項相比，TPS25850-Q1用于檢測和控制 USB Type-C 和電池充電 1.2 端口的高度集成式解決方案可將解決方案尺寸縮減 37%，同時智能熱管理可降低互聯器件中發生過熱關斷的風險，從而提升用戶體驗。

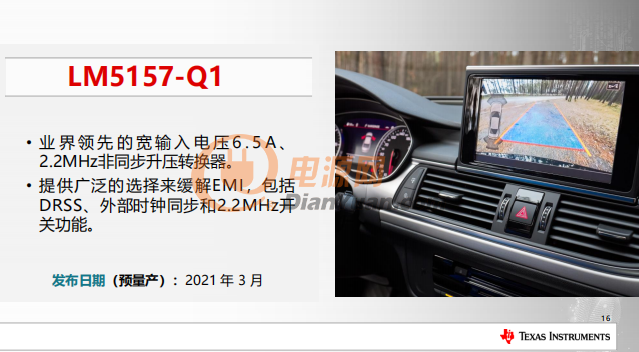

同樣可以提供2.2MHz開關頻率的產品還有LM5157-Q1，它同樣集成了雙隨機展頻的EMI技術，能夠幫助工程師滿足CISPR 25的EMI標準、避免干擾AM頻段，并且其小尺寸（3mm x 3mm WQFN，16-引腳封裝）可顯著縮小整個方案的設計尺寸。同時，這款產品具有正負30%的頻率同步范圍，能夠簡化EMI的濾波器設計。據介紹，LM5157能夠適用于各種應用中的各種拓?fù)?，包括升壓、SEPIC或者反激式拓?fù)?，為客戶帶來了更多樣的拓?fù)溥x擇。此外，借助高6A開關電流，工程師可以在通常需要控制器的應用中將其用作轉換器，從而減少 BOM 和器件數量。

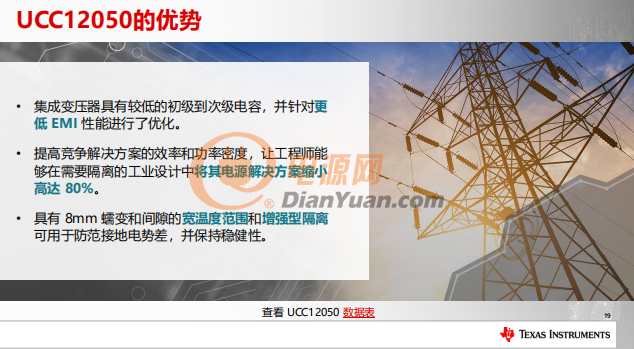

在介紹了以上非隔離的電源解決方案后，Ganesh Srinivasan先生介紹了UCC12050，它是一顆500mW高效隔離式直流/直流電源方案，具有業界更低的EMI以及非常小的體積。據了解，這顆產品是第一個采用TI突破性的集成變壓技術所開發出來的產品。它的應用非常廣泛，適用于工廠自動化、醫療設備、工業傳感器等等這些工業應用。

TI為汽車設計和工業設計提供創新動力

本次發布會TI帶來的電源解決方案包含了針對汽車和工業領域的創新。針對汽車應用，TI的方案主要覆蓋了先進的駕駛輔助系統，娛樂系統，混合動力、電動和動力總成系統，以及車身電子元件和照明系統。在工業領域，針對工廠自動化、電機驅動及控制、樓宇自動化、電網基礎設施以及電力輸送等應用，TI的創新也給這些工業設計帶來更大的便利性。

關于低EMI更多信息，感興趣的用戶可以瀏覽TI的官網資源，這些資源不僅涵蓋了TI幫助客戶解決EMI難題的方法，還涵蓋了一些低EMI的電源設計文章和參考設計。Cecelia Smith女士最后表示：“我們還提供各種資源和培訓，幫助工程師縮短電源設計周期以及為工程師在每個電源的設計階段里提供更有效的幫助?！?
