TLP250確實比2110之類可靠得多對布線的要求也低得多。下一步打算換塊HCPL-316的驅動板驅IGBT，呵呵。

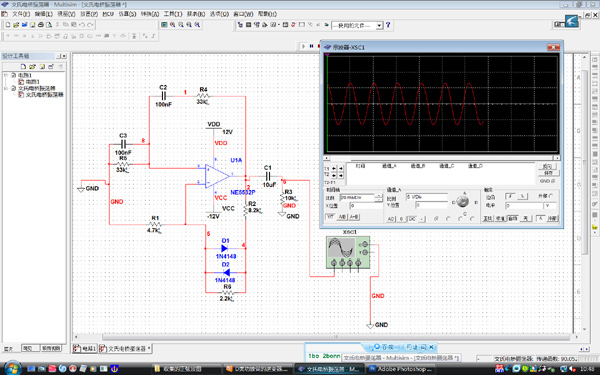

本人對文氏電橋振蕩器進行仿真，可以看到正弦波的。

 提示：變壓器的初級抽頭在一邊，如果每一層都是半邊繞組的話，就一直讓它在一邊引出，在一邊呆著,到全部繞好，包好，再把它擰成一股套上熱縮管，直接焊在板上,電腦電源一般是這樣的；如果每一層都包含兩半初級的話，就像我第一帖的變壓器，初級分3層,每層結構一樣，用6根線繞一層，分成4T 4T，3根并繞，或者可以這樣認為，把3根線看成1根就等于雙線并繞，比如骨架4個腳1-4,兩個頭先接好1，3繞到頭再把兩線尾折回來接在2、4，這樣1、4是兩邊，2、3接在一起做中間抽頭。

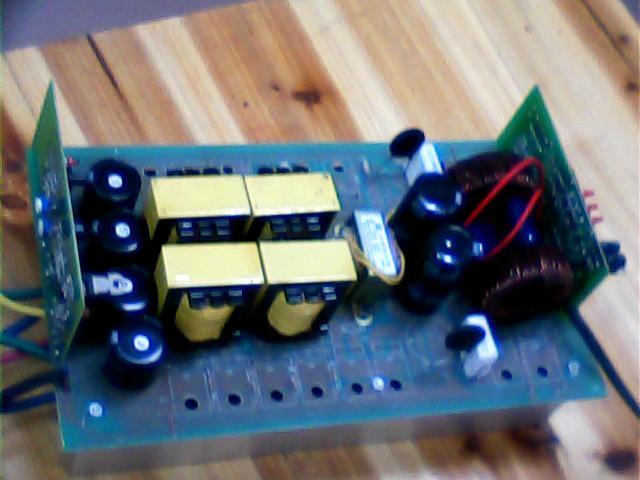

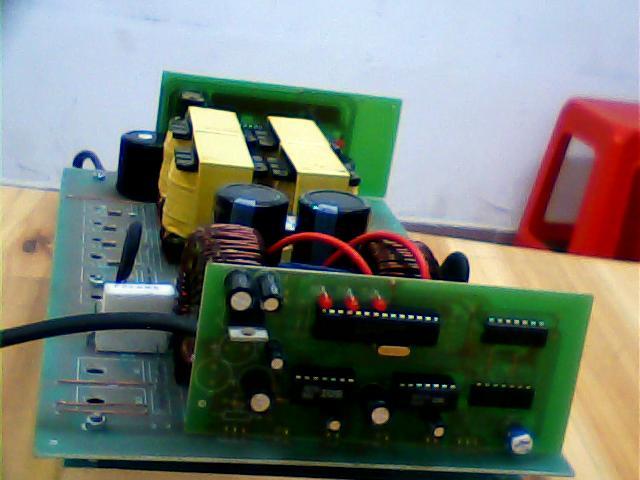

這幾天把元件都裝好了：

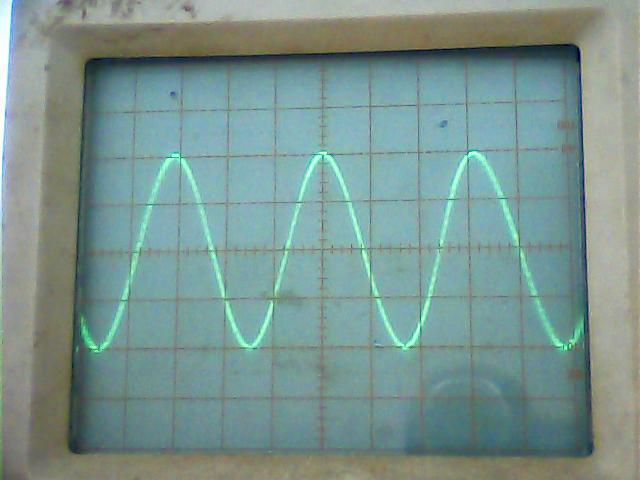

 輸出波形：空載和帶阻性負載看不出多大變化,就發一個。目前由于大功率電源在家里沒帶出來，只有兩個12V500W電源串聯起來帶個1000W燒水的，也沒加風扇,巨型散熱片長時間工作也只是微溫，常溫越20-24度氣溫下試的。

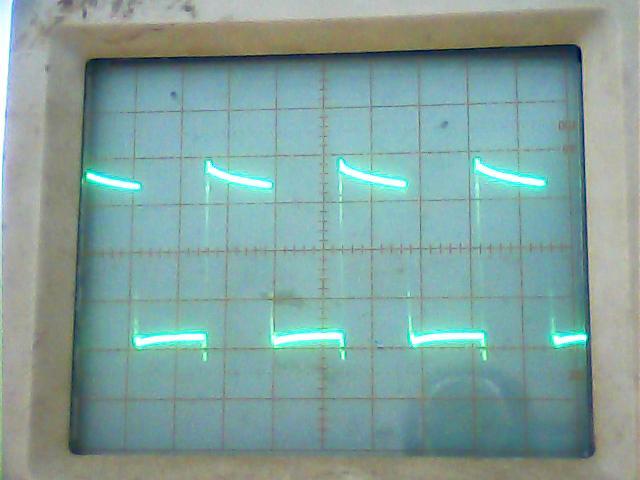

 空載前級驅動波形：

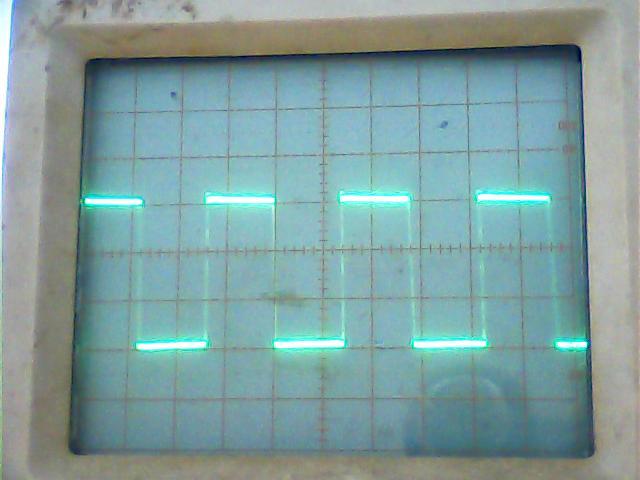

空載前級MOS的D極波形：

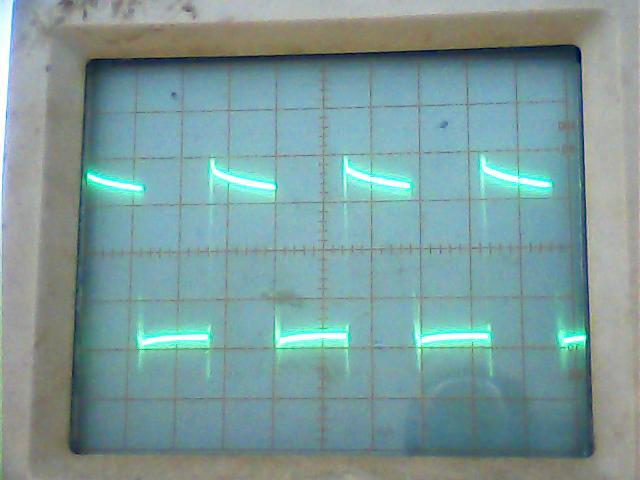

帶載1000W的前級驅動波形：

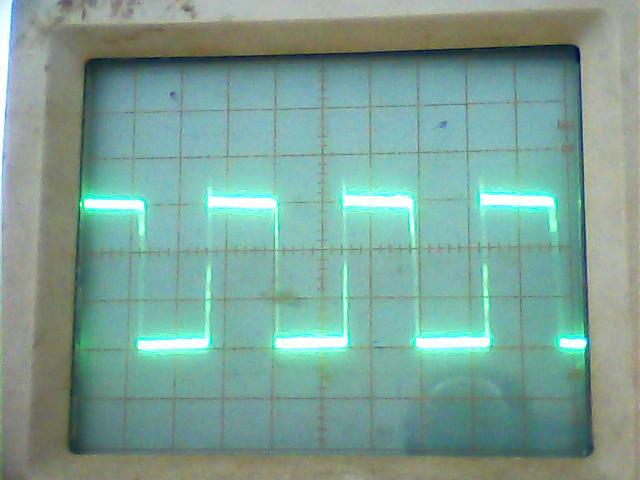

帶載1000W前級MOS的D極波形:

（本文為電源網網友原創，轉載請注明出處）
