作為萊迪思半導體(Lattice Semiconductor)在亞太地區舉辦的重要技術交流活動，萊迪思亞太技術峰會(Lattice APAC Tech Summit)一直是公司展示低功耗FPGA技術、推動行業合作與創新的絕佳舞臺。

在今年的東京技術峰會上，包括三菱電機、德賽、Furukawa AS、Glory LTD、LIPS和恩智浦等在內的150余家客戶和合作伙伴齊聚一堂，圍繞萊迪思低功耗FPGA技術，展示了一系列出色的參考設計與解決方案，持續助推FPGA技術的創新落地。

工業連接解決方案

該演示構建于一塊針對以太網通信優化的靈活評估板之上，主要聚焦于基于FPGA實現的PROFINET IO設備功能展示。如圖所示，此評估板配備三個端口，能夠支持當前工業通信中常用的100Mbps和1Gbps標準數據速率，其核心所采用的FPGA器件為CertusPro-NX, LFCPNX-100-9LFG672I(fcBGA封裝)。

實際應用中，該方案支持實時PLC與分布式I/O通信、以及IEEE 802.3以太網標準，前者對于工業自動化的高效運行至關重要，后者則能夠適配多種工業通信協議。對于標準基于IP通信中的非時間關鍵型數據，可通過TCP/IP和UDP/IP進行傳輸；而特定的以太網Layer 2協議則被用于保障工業實時通信的可靠性。此外，該演示還擁有基于Lattice RISC-V的系統參考設計構建的PROFINET解決方案。

該硬件設置不僅能用于演示PROFINET IO通信標準，還非常適合快速評估、快速原型制作，甚至可直接作為緊湊型工業控制系統使用，尤其適用于中小型工業控制系統，且易于復制和部署。

CrossLinkU-NX USB3 Vision參考設計

這是一款CrossLinkU-NX USB3 Vision(U3V)參考設計，核心目的是為工業領域中相機與主機間的視頻傳輸提供一套可靠且高效的解決方案。

該設計采用RISC-V處理器子系統，配備Zephyr RTOS USB Stack，集成了具備硬化 USB 2.0和USB 3.2 Gen 1 PHY的USB功能。相機傳感器可通過USB 3.0向主機PC傳輸視頻流，并符合工業應用的USB3 Vision Standard V1.2標準。

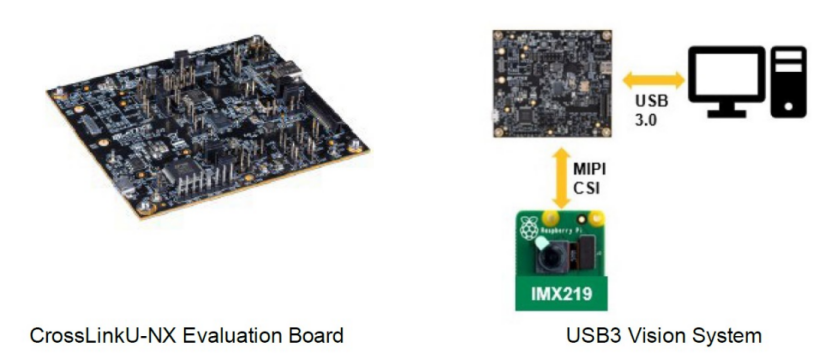

性能上，該參考設計支持USB 3 SuperSpeed功能、 1080p/30 FPS幀率視頻流傳輸，兼容RAW8/RAW10/YCbCr422等視頻格式，且相機的控制和設置遵循GenICam標準。用戶可通過Raspberry Pi連接器實現與相機傳感器MIPI CSI2接口的連接，并在CrossLinkU-NX評估板上搭建USB3 Vision系統。

GigEVision IP Subsystem

Tecphos公司推出的GigEVision IP Subsystem，不但適用于Lattice CertusPro-NX、Certus-NX、Crosslink-NX等器件，Avant型號也即將獲得支持。該子系統符合 GigEVision 2.1標準，并完全支持GenICam，在速率方面提供1Gig/2.5Gig/5Gig選項，10GigEVision也將在不久后推出。

在技術實現與組件上，它采用RISC-V裸機處理器，配備Mongoose-based以太網IP 軟件棧，還包含Lattice Propel Builder這一基于構件的IP組件。得益于此，該子系統擁有可擴展的寄存器架構以實現自定義控制，邏輯占用空間小，無需外部存儲器即可進行低開銷流傳輸，并且支持所有像素格式和傳感器分辨率。

LIPSense™ Touchless UI Camera Kit

LIPS公司推出的LIPSense™ Touchless UI Camera Kit，是一款專為全息投影打造的創新交互式解決方案。它借助先進的圖像識別技術，能夠精確檢測和追蹤手的手勢，讓用戶無需進行物理接觸，就能操作數字界面，還可將手部追蹤轉換為空中的標準鼠標或觸摸事件。

該產品通過優化算法實現了實時響應，能即時識別并反饋手勢；具備高精度，可捕捉細微手勢，減少誤判和錯誤操作；用戶無需預先訓練，憑借直覺即可操作，同時其提供的引導式UI便于進行校準和系統設置，還支持3D動作自定義以擴展交互體驗。

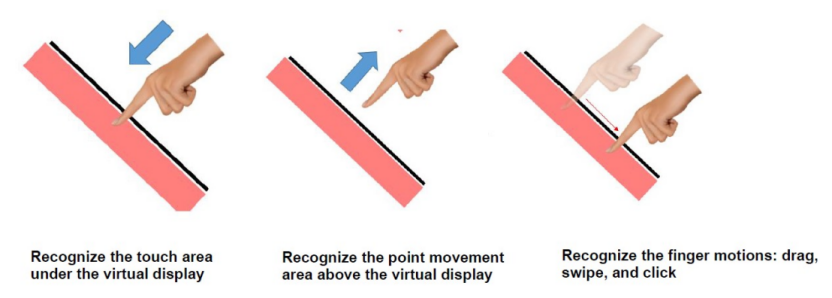

當與LIPSense™ Touchless ST110F及LIPSedge® T225集成后，該方案就具備了神經網絡推理功能，擁有低延遲和即時分析能力，檢測范圍可達0.3至7米，且具備80K Lux的抗陽光性，能在從黑暗到日光的各種光照條件下正常工作。此外，它還能識別虛擬顯示器下的觸摸區域、上方的點移動區域，以及手指的拖拽、滑動、點擊等動作。

結語

從工業通信的高效可靠、視頻傳輸?shù)姆€(wěn)定流暢，到無接觸交互的精準便捷，以萊迪思低功耗FPGA技術為核心支撐的創新應用，不僅滿足了當前工業自動化與智能交互的需求，更以靈活可擴展的特性為未來技術迭代預留了空間，持續推動著各行業的智能化升級與創新變革。
