鎳鈦 (NiTi) 形狀記憶合金 (SMA) 是一種獨特的金屬材料，在低溫狀態下可拉伸或彎曲并保持形變狀態，而當溫度升高時又能恢復原始形狀。這種特性使其在外科植入物、防燙傷閥門、電動執行器等眾多領域得到廣泛應用。由于 SMA 具有熱響應特性，研究人員借助紅外相機來深入探究其形變機制。

挑戰：捕捉復雜材料中的非均勻熱行為

NiTi SMA 因其卓越的彈熱效應 (eCE) 和超彈性，成為固態制冷技術中最具潛力的材料之一。然而，精確表征其熱行為——尤其是在機械應力作用下的表現——仍然是一項復雜的挑戰。

香港理工大學科學主任 Ruien Hu 博士解釋道：“應力作用會導致某些特殊形狀記憶合金出現溫度變化，這一現象已得到廣泛驗證。” “我們過去采用熱電偶來測量溫度變化，但其單點測溫方式難以捕捉試件表面的非均勻溫度分布——尤其考慮到鎳鈦合金固有的非均質特性。”

對全域高速熱成像技術的需求

為突破這些限制，Hu 博士團隊最終選用了 FLIR 的科研級紅外相機。他們選擇的 FLIR X8583 中波高速相機配備先進的光學鏡頭、濾波片和軟件。

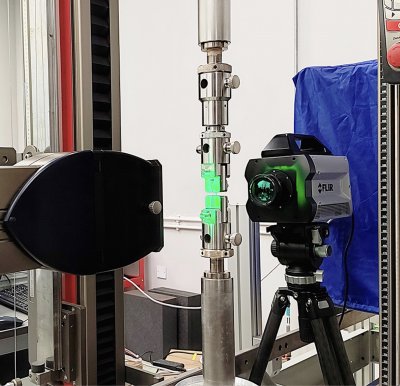

Hu 博士說：“我們的實驗方案采用拉伸試驗機對形狀記憶合金進行拉壓測試。” “同時通過 FLIR 相機同步記錄并分析應力作用下的溫度變化。這種能力對理解彈熱效應機理具有關鍵作用。”

FLIR X8583相機具備 1280 × 1024 分辨率的高速熱成像能力，完美滿足研究團隊需求，可清晰捕捉機械載荷循環過程中材料表面的非均勻溫度分布——這種觀測能力是傳統傳感器無法實現的。

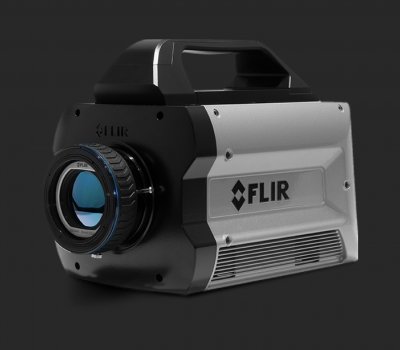

FLIR X8583 相機

科學發現：微觀結構驅動的熱非均勻性

在近期的一項研究中，該團隊采用激光粉末床熔融 (LPBF) 技術制備了近等原子比成份的鎳鈦合金。他們發現，其彈熱效應存在顯著的非均勻性，單一樣品表面溫差最高達 4.2 開爾文。

Hu 博士指出：“紅外熱成像顯示，在壓縮誘導彈熱效應過程中，材料表面溫度分布呈現明顯的非均勻特征。” “這主要源于 LPBF 制備的鎳鈦合金存在微觀結構不均勻特性。”

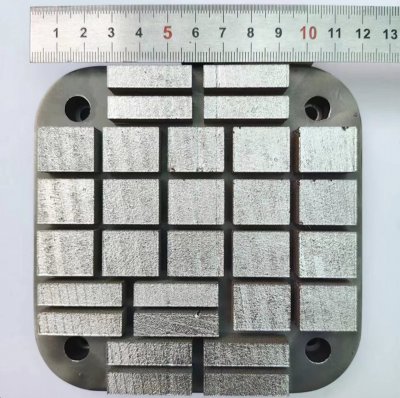

采用 LPBF 技術制備的鎳鈦合金樣品

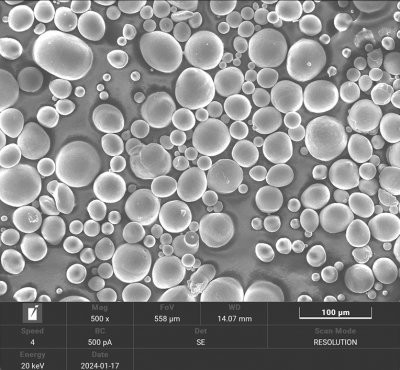

粉末形貌

FLIR 熱成像技術成功捕捉到條紋狀的高低溫分布區域，使研究團隊能夠?qū)⒕Я３叽?、位錯密度和析出物分布與材料的功能性能直接關聯。

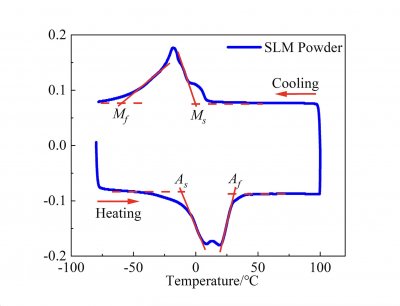

粉末相變曲線

客戶證言：FLIR為 科研帶來的優勢

“FLIR 紅外相機的高分辨率特性為我們的研究提供了關鍵優勢，因?yàn)槲覀兊脑嚇酉鄬?duì)較小。此外，其卓越的幀率性能可精準捕捉瞬態溫度變化，這對我們的分析至關重要。FLIR 顯著提升了我們的實驗?zāi)芰Γ刮覀兡軌蛞愿?xì)的尺度和更高的準確度，揭示試樣內在的熱行為規律。”Hu 博士說。

成果：認知提升與科學影響

借助 FLIR 強大的熱成像技術，研究團隊得以實現以下目標：

-揭示微觀結構不均勻性在溫度分布中的作用

-完整捕捉循環機械測試中的全場熱響應

-獲得對超彈性和功能性疲勞的新見解

-首次循環即實現 96.1% 的恢復率——優異超彈性的有力證明

這些發現為固態制冷技術和自適應材料設計的深入研究做出了重要貢獻。

支持和未來探索

研究團隊特別感謝 FLIR 提供的技術支持：

“FLIR 技術代表 Liu Yongbo 先生的指導，為我們解決了多項技術難題，讓我們受益匪淺。隨著研究的深入，我們期待繼續保持緊密合作并獲得更多支持。”

Hu 博士及其團隊亦有意參與 FLIR 用戶大會和科學論壇，以分享成果并促進研究界的合作。

結論：使用 FLIR X8583

檢測難以探測的物體FLIR X8583 高速紅外相機憑借其快速、全域的熱成像能力，已成為香港理工大學不可或缺的研究設備。該設備使科研人員能夠深入探究鎳鈦合金等先進材料中隱藏的熱動力學特性——這些關鍵數據是傳統傳感器無法獲取的。

FLIR X8583 不僅記錄溫度數據，更能揭示其背后的科學原理。從微觀結構行為解析到智能材料和固態制冷技術的創新突破，F(xiàn)LIR 持續拓展熱力學研究的極限邊界。
