基于CT的電流-電壓轉換器的一點問題

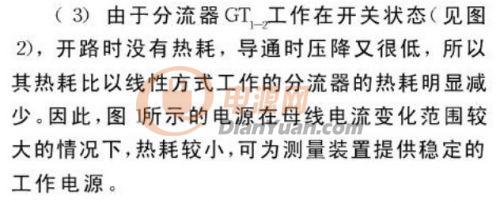

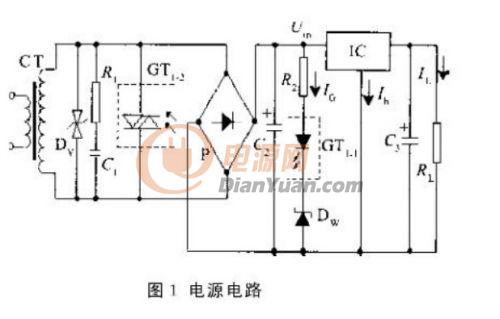

如上圖所示文章中寫有這樣一段話：



問題：固態繼電器導通的時候，如果輸出端的電壓非常低，這個固態繼電器會導通嗎？本來想用這個電路做實驗，發現根本選不到這種型號的固態繼電器，一般交流固態繼電器的輸出端電壓都要求24以上。

附上原文章，大家?guī)兔聪掠袥]有辦法解決，或者用其他方法。我想要的是利用CT將電流變成穩定的電壓。。。

基于PWM的電流源_電壓源的設計與分析



全部回復(8)
正序查看
倒序查看
2012-11-27 16:51

沒有合適的交流固態繼電器的話可以用光耦和雙向可控硅代替。

http://wenku.baidu.com/view/693ef1dd50e2524de5187e22.html

0
回復
qslm523
LV.2
3
2012-11-27 16:58
@ymyangyong
沒有合適的交流固態繼電器的話可以用光耦和雙向可控硅代替。http://wenku.baidu.com/view/693ef1dd50e2524de5187e22.html

正在研究雙向可控硅，準備自己做，還有一點不太明白，雙向可控硅，在已經加了觸發信號后，在交流5V左右的情況下，可控硅可以維持導通嗎？

就是在輸出端為交流電壓的情況下，雙向可控硅導通的維持條件是電流還是電壓？是電流低于一定程度截止，還是電壓低于一定程度截止，或者跟電流電壓都有關呢？

0
回復
2012-11-27 17:17
@qslm523
正在研究雙向可控硅，準備自己做，還有一點不太明白，雙向可控硅，在已經加了觸發信號后，在交流5V左右的情況下，可控硅可以維持導通嗎？就是在輸出端為交流電壓的情況下，雙向可控硅導通的維持條件是電流還是電壓？是電流低于一定程度截止，還是電壓低于一定程度截止，或者跟電流電壓都有關呢？
好像是跟維持電流有關，電壓過零時也會斷開。上貼電路中原邊2個三極管可去掉。
0
回復
qslm523
LV.2
5
2012-11-27 17:22
@ymyangyong
好像是跟維持電流有關，電壓過零時也會斷開。上貼電路中原邊2個三極管可去掉。
感謝，我去選個器件，回來做個試驗看看效果。
0
回復
2012-11-27 17:54
不太清楚這種應用，過來看看。。。
0
回復
行--者
LV.3
7
2013-02-25 19:32

有意思


0
回復
2013-02-25 20:58

高壓電路從電流源取電源，好思路！

0
回復
qslm523
LV.2
9
2013-04-17 20:55
經現場實際情況證明，此方法可行，已用于實際應用中，注意CT選型時要選功率大些的就可以了。
