反激開關電源，MOS管尖峰吸收二極管溫度太高

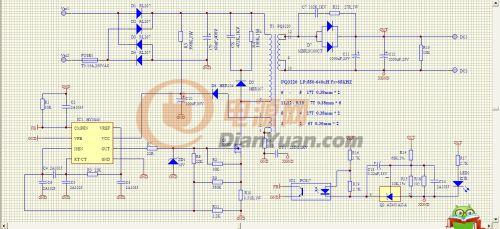

小弟最近做一款19V4.74A開關電源，發現MOS管的尖峰吸收二極管溫度太高。附圖如下：

D5曾經更換為HER107,FR107,FR157,UF207,BYV26E

C8曾經更換為102K,1KV、222K,1KV、103K，1KV、472K,1KV

R4曾經更換為180K,75K,100K

全部回復(8)
正序查看
倒序查看
2013-01-13 18:45

還是多想想辦法降低漏感吧。

0
回復
2013-01-19 11:37
@ymyangyong
還是多想想辦法降低漏感吧。
換大點的二極管試試。
0
回復
行--者
LV.3
4
2013-01-19 11:46

不要盲目換來換去，波形才是王道

0
回復
ok131448
LV.2
5
2013-01-19 14:30
@行--者
不要盲目換來換去，波形才是王道
一起學習學習
0
回復
2013-01-24 15:56

D5的溫度到底是多少呢？

吸收電阻使用1W明顯不合理，R4你點過溫升嗎

是否電阻把周圍的元器件烤高的呢

最好測下MOS的DS波形，看吸收是否合理，另外LAYOUT的位置也很重要

0
回復
2013-01-24 16:39

要多串個電阻來分?jǐn)偣β?。。?！?/p>

還有就是漏感要控制。。。。

越小越好。。。。PQ3220。。。漏感控制在5uH以下。。。

0
回復
735575630
LV.5
8
2013-01-24 17:25

把變壓器的參數再測下

0
回復
2013-04-24 11:26
@735575630
把變壓器的參數再測下
應該是變壓器漏感太大引起的，同意樓上觀點
0
回復
