求助:66W開關電源的啟動問題

我設計的一款66W的開關電源,帶阻性負載正常,重載可達73W左右,但接上容性負載的時候卻總是不能啟機(等輸出電壓正常之后,接容性負載能正常工作).應該是電流保護了!
我用的是TOP227的片子,過流保護在芯片內部,無法更改過流保護的電路,我也曾經嘗試用了軟啟動,在輸出端加電感等措施,但效果也不明顯,請問各路高手:要怎樣才能避開開機瞬間這個電流高峰呢?

全部回復(27)

只看樓主

正序查看

倒序查看

心中有冰

2007-01-03 19:53

有過這方面的經驗的大俠進來發表高見呀!

回復

switchpower

LV.5

2007-01-03 20:15

可能是由于輸出由于電容瞬間充電造成的電流過大,類似短路造成的.加大軟啟動的時間.1)431 3腳對2腳加電容(比如10uF電解)2)TOP的1腳對地串的RC的自啟動電容適當加大試試.3) 或者輸出加L濾波
4) 光偶3腳到top的1腳間串200~500歐的電阻試試.

回復

goodpower

LV.4

2007-01-03 20:18

@心中有冰

有過這方面的經驗的大俠進來發表高見呀!

你加的容性負載電流在不在設計範圍內啊,有沒有過流呢?是模擬拉負載嗎?

回復

心中有冰

2007-01-03 20:35

@switchpower

可能是由于輸出由于電容瞬間充電造成的電流過大,類似短路造成的.加大軟啟動的時間.1)4313腳對2腳加電容(比如10uF電解)2)TOP的1腳對地串的RC的自啟動電容適當加大試試.3)或者輸出加L濾波4)光偶3腳到top的1腳間串200~500歐的電阻試試.

謝謝你的建議!
1和3我都試過了,但都沒收到效果,2和4我還沒有嘗試,不知道是什么原理,大俠能否賜教?

回復

開拓者1

LV.8

2007-01-03 20:55

@心中有冰

謝謝你的建議!1和3我都試過了,但都沒收到效果,2和4我還沒有嘗試,不知道是什么原理,大俠能否賜教?

TOP第一代,第二代產品都有一種保護功能,那就是開機瞬間過流保護,即在開機瞬間,其芯片內部會限制住最大電流值,一般限制在其峰值電流的0.6至0.7之間,唯一的辦法,就是軟啟動,電路怎么加,我也不知道了,誰叫TOP227,只有三個腳呢.原邊是沒法加的.若是加在副邊,那么開機瞬間由于是滿占空比輸出的,而此時副邊電容要儲能,必須要有大能量進入,峰值電流不可能不大,否則就不可能讓副邊電容加上能量.在431兩端并上電解電容,并不能改變開機瞬間峰值電流大的現實.可以說,你這個是難度有的了.

回復

開拓者1

LV.8

2007-01-03 21:01

@開拓者1

上面那位老兄說的四種辦法,我看都不行,我想有一種辦法可能可以.

回復

chc-2004

LV.5

2007-01-03 21:17

@心中有冰

有過這方面的經驗的大俠進來發表高見呀!

在電源輸出端和負載之間加一個KJH浪涌電流限制器即可解決.

回復

心中有冰

2007-01-03 21:27

@開拓者1

上面那位老兄說的四種辦法,我看都不行,我想有一種辦法可能可以.

能否請教大俠:用什么方法可以解決?

回復

心中有冰

2007-01-03 22:21

@開拓者1

上面那位老兄說的四種辦法,我看都不行,我想有一種辦法可能可以.

兄弟,有什么辦法就說出來呀!別買關子.
搞技術的人都是很實在的,你比我懂得多,那你就是師傅,但也不能講講半句話就走,剩下的要我自己去想呀……

回復

switchpower

LV.5

2007-01-03 22:48

@心中有冰

謝謝你的建議!1和3我都試過了,但都沒收到效果,2和4我還沒有嘗試,不知道是什么原理,大俠能否賜教?

2)你加大電容量(比如100uf+R),啟動時間將會加長,不過保護了恢復時間也將會變長.
4)限制光歐到c極電流,避免瞬間電流過大造成的尖鋒導致top的c極電流過大而芯片保護,可以看其PDF上有介紹.這也是防止Surge導致誤保護的方法.

回復

開拓者1

LV.8

2007-01-04 00:21

@心中有冰

兄弟,有什么辦法就說出來呀!別買關子.搞技術的人都是很實在的,你比我懂得多,那你就是師傅,但也不能講講半句話就走,剩下的要我自己去想呀……

先試下別的辦法吧,我的辦法也沒多好,實在不行,再用我這個下下策吧

回復

心中有冰

2007-01-04 08:38

@switchpower

2)你加大電容量(比如100uf+R),啟動時間將會加長,不過保護了恢復時間也將會變長.4)限制光歐到c極電流,避免瞬間電流過大造成的尖鋒導致top的c極電流過大而芯片保護,可以看其PDF上有介紹.這也是防止Surge導致誤保護的方法.

謝謝兄弟的解釋,我回頭去測試一下,看看能不能解決這個問題.再把結果發上來!

回復

心中有冰

2007-01-04 10:17

@switchpower

2)你加大電容量(比如100uf+R),啟動時間將會加長,不過保護了恢復時間也將會變長.4)限制光歐到c極電流,避免瞬間電流過大造成的尖鋒導致top的c極電流過大而芯片保護,可以看其PDF上有介紹.這也是防止Surge導致誤保護的方法.

2,4的方法我實驗了一下,同樣沒收到效果!

回復

心中有冰

2007-01-04 10:19

@開拓者1

先試下別的辦法吧,我的辦法也沒多好,實在不行,再用我這個下下策吧

兄弟,現在沒法子了,能否把你的方法傳過來讓我試試吧!

回復

liuliang

LV.5

2007-01-04 11:33

過載保護功率太小了,過載保護至少要為滿載功率的1.5倍.

回復

心中有冰

2007-01-04 11:38

@liuliang

過載保護功率太小了,過載保護至少要為滿載功率的1.5倍.

謝謝大家的關注!
我自己已經搞定了!是用軟啟動加輸出限流電阻來實現的,不過要在電阻上損失2W左右的能量!不知道大家有沒有更好的辦法!
大家繼續討論……

回復

開拓者1

LV.8

2007-01-04 11:56

@心中有冰

兄弟,現在沒法子了,能否把你的方法傳過來讓我試試吧!

兩個辦法,一是如第八樓所說,犧牲點效率,加限流電阻.如熱敏.
第二就是,改方案.不用TOP227.TOP的限流功能,我深有體會,改哪里我都沒搞定過.

回復

開拓者1

LV.8

2007-01-04 11:58

@開拓者1

兩個辦法,一是如第八樓所說,犧牲點效率,加限流電阻.如熱敏.第二就是,改方案.不用TOP227.TOP的限流功能,我深有體會,改哪里我都沒搞定過.

也可以用限流電阻和繼電器,那樣的話電路得改,還不如換個片子,TOP這個問題是最頭疼的了.

回復

開拓者1

LV.8

2007-01-04 12:00

@心中有冰

謝謝大家的關注!我自己已經搞定了!是用軟啟動加輸出限流電阻來實現的,不過要在電阻上損失2W左右的能量!不知道大家有沒有更好的辦法!大家繼續討論……

不需要軟啟動,那軟啟動沒什么用處

回復

心中有冰

2007-01-04 12:10

@開拓者1

不需要軟啟動,那軟啟動沒什么用處

我測試了,如果去掉軟啟動的話,那么就要加大輸出限流電阻的阻值,也就是說要損耗更大的能量,特別在帶很大的負載的時候,損耗的能量更大.隨之而來的發熱問題也就很難解決了!
你所說的方法是什么,能否賜教?

回復

powerfeng

LV.5

2007-01-04 13:15

@心中有冰

是普遍拓樸電路嗎,上傳個PDF文檔吧,這樣都只是紙上談兵

回復

goodpower

LV.4

2007-01-04 13:30

@powerfeng

是普遍拓樸電路嗎,上傳個PDF文檔吧,這樣都只是紙上談兵

上傳大家來討論啊!

回復

心中有冰

2007-01-04 14:47

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1167892859.jpeg');}" onmousewheel="return imgzoom(this);">

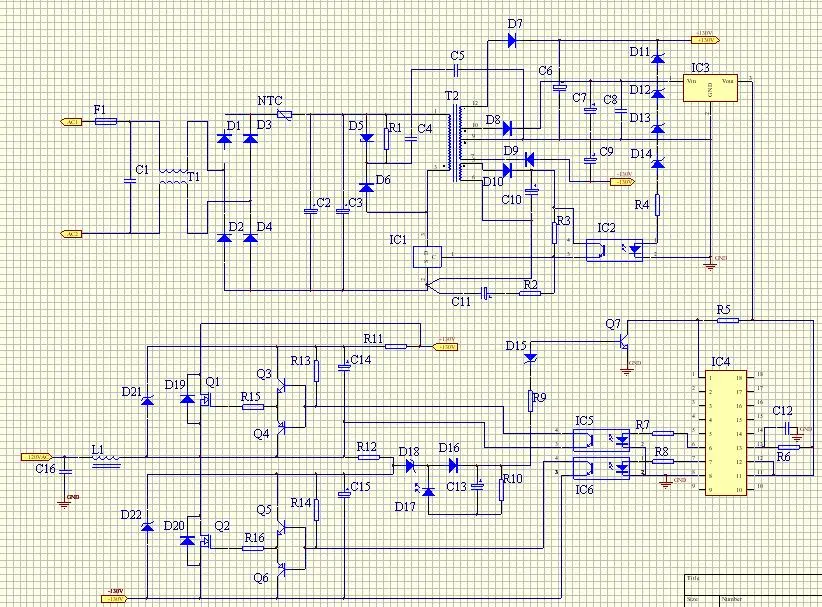

這個是原理圖
