Tl494經典電路的波形

1380099007-896007

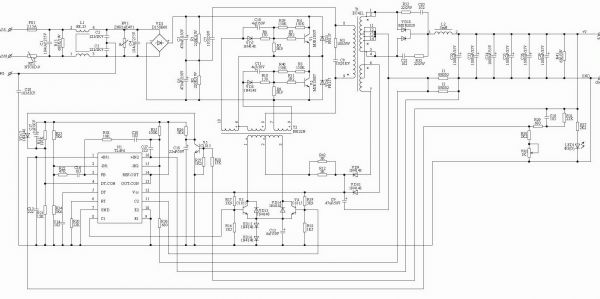

我用的是這個494的經典電路。

計劃輸出50V12A,但是現在功率一直上不去。



測試的時候用50V的輸入。494直接用12V獨立電源供電。

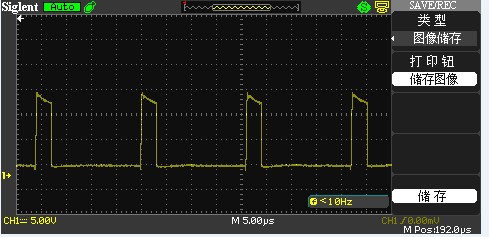

494的輸出pwm正常,但是C1815的C極波形如下

1

會有個斜坡。為什么呢。太奇怪了。是ee22變壓器設計的原因么。還是電阻參數不對。

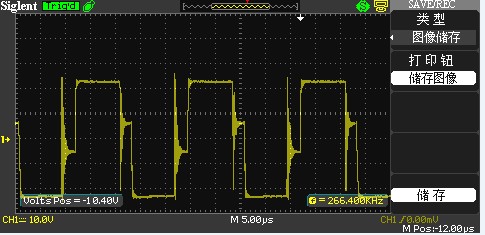

還有ee50變壓器 的原邊輸入波形為

2



為什么會有一個這么強烈的振蕩。而且死區感覺也不太對。

本人新入門。希望各位路過幫忙指點一下。還需要什么波形。我也可以測一下上傳。





全部回復(1)
正序查看
倒序查看
2017-11-17 08:54
可以發份仿真原理圖么
