EGS002小功率逆變器帶載問題請教

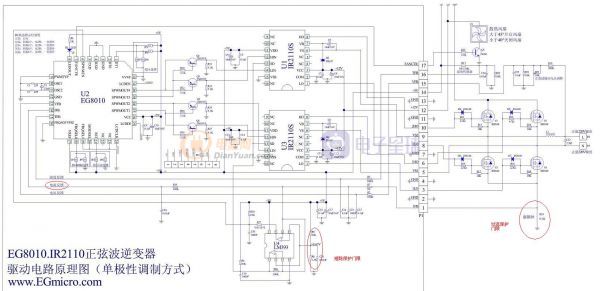

用EGS002 做的小功率的逆變器,前級推挽+后級EGS002 典型電路

未命名

如圖,帶純阻負載都正常,但是帶開關電源出現問題,開關電源開機浪涌電流比較大,

我已經采用軟啟動+NTC的方式,目前勉強兼顧過流保護和短路保護,但現在出現的問題是:

1.一旦負載小到一定程度,即電流超過LM393的設置門限,即出現短路保護,輸出一直維持一個低電壓和電流的輸出,輸出負載一下一下的工作。有沒有好的辦法,這樣一下一下的工作,雖然電流不大,總覺得不安全。(如果是過流反饋給EG8010,是關閉輸出16S再重啟動。)

2.短路之后恢復問題,純電阻負載短路及短路撤銷后逆變恢復正常工作。但是帶開關電源,短路之后再撤銷短路,就出現上面的一下一下的,非正常工作,這里肯定是開關電源的啟動電流過大造成的,因為沒有了軟啟動。

請問各路高手,有沒有好的辦法解決以上兩個問題,目前過流和短路混在一起,比較不好調,或者有沒有推薦的檢測電壓達到短路保護的方案?

多謝了!

全部回復(7)
正序查看
倒序查看
pbtb
LV.2
2
2014-02-18 12:31
頂起來啊,希望高手幫忙給個思路
0
回復
2014-02-18 14:02
@pbtb
頂起來啊,希望高手幫忙給個思路
你的功率小了,帶不起開關電源吧,就會這樣一閃一閃的,保護了
0
回復
pbtb
LV.2
4
2014-02-18 20:25
@zww15281877925
你的功率小了,帶不起開關電源吧,就會這樣一閃一閃的,保護了

不是功率的事情,應該是啟動浪涌電流的問題,我又改了改,目前帶載正常啟動沒有問題,但是短路保護之后撤銷短路,因為沒有軟啟動,負載就啟動不了了,因為正常工作電流和啟動電流差距比較大,放開短路保護門限又擔心短路電流太大。

另外EGS002短路保護是利用電流尖峰太高2110的SD腳,這樣的話,即便短路保護了,輸出還是有一定的功率,有沒有更好的短路保護方式,最好是能自動重啟動的~

0
回復
2014-02-18 23:02
@pbtb
不是功率的事情,應該是啟動浪涌電流的問題,我又改了改,目前帶載正常啟動沒有問題,但是短路保護之后撤銷短路,因為沒有軟啟動,負載就啟動不了了,因為正常工作電流和啟動電流差距比較大,放開短路保護門限又擔心短路電流太大。另外EGS002短路保護是利用電流尖峰太高2110的SD腳,這樣的話,即便短路保護了,輸出還是有一定的功率,有沒有更好的短路保護方式,最好是能自動重啟動的~

在磁環哪里裝一個磁感應線圈做保護 這樣就沒事了啊

0
回復
2014-02-21 10:41
請問下,這個方案能并網嗎?
0
回復
bg4ajt
LV.6
7
2014-03-10 13:48
@Lin747521530
請問下,這個方案能并網嗎?

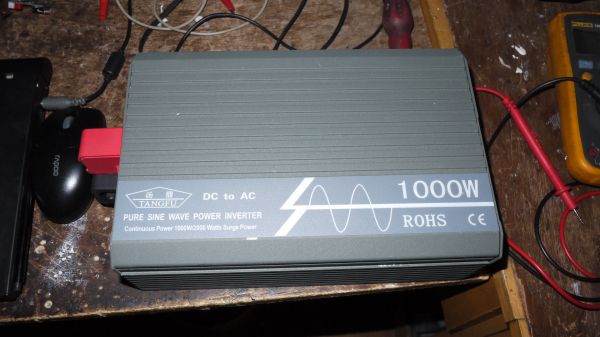

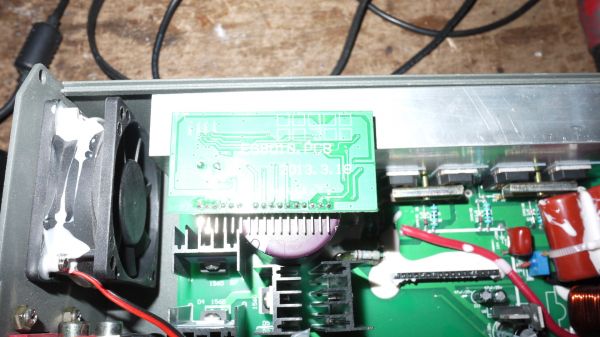

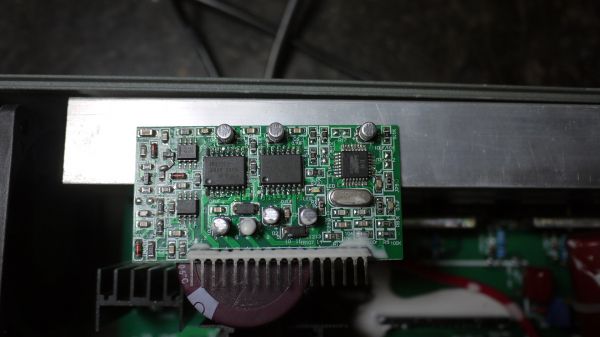

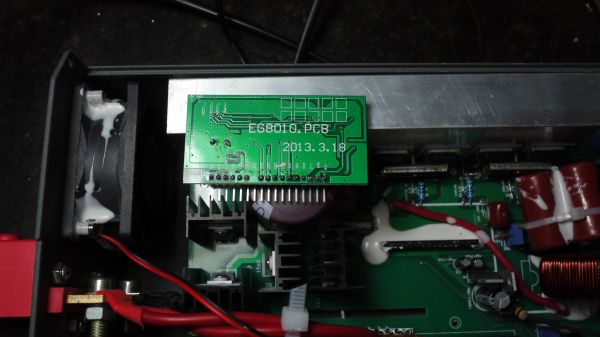

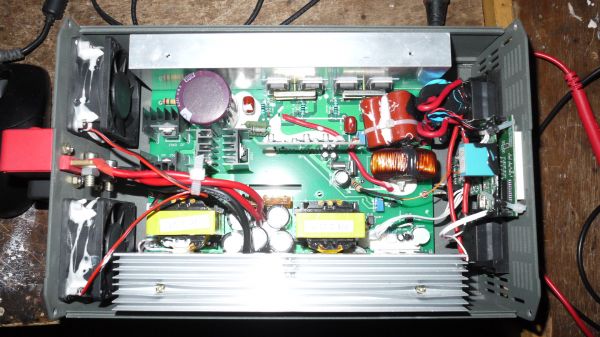

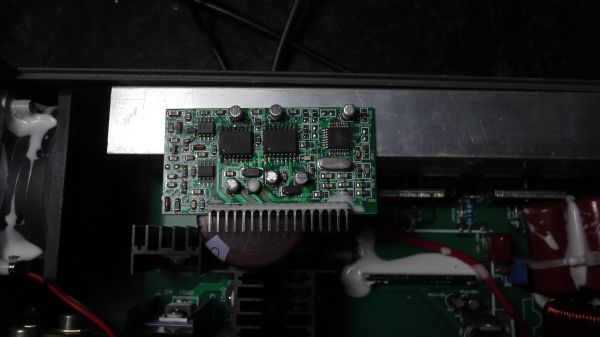

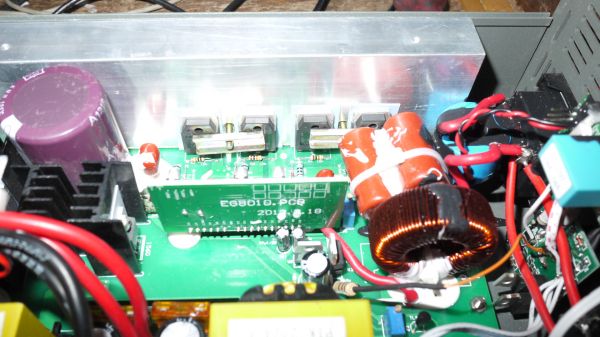

用軟壓縮電路,我特意買了一臺溫州出的逆變器,他只要負載超過額定負載后,正弦波的頂就削掉了,負載越重削的越低,我看了一下驅動板在原來的DEMO PCB的基礎上加了一塊NE555,但是電路不太清楚,電源網上估計由于經濟利益,沒有一個人提到這個問題!但是實際量產的機器上已近成熟的電路了,建議多討論一下軟壓縮的電路,討論一下!
0
回復
pbtb
LV.2
8
2014-05-05 21:31
@bg4ajt
[圖片][圖片][圖片][圖片][圖片][圖片][圖片]用軟壓縮電路,我特意買了一臺溫州出的逆變器,他只要負載超過額定負載后,正弦波的頂就削掉了,負載越重削的越低,我看了一下驅動板在原來的DEMOPCB的基礎上加了一塊NE555,但是電路不太清楚,電源網上估計由于經濟利益,沒有一個人提到這個問題!但是實際量產的機器上已近成熟的電路了,建議多討論一下軟壓縮的電路,討論一下!
在別的帖子里也看到過軟壓縮,哥們你可以描一下他的電路,就知道了,多謝你了!
0
