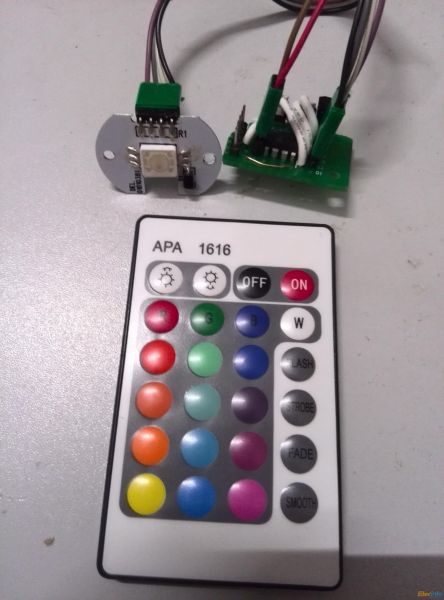

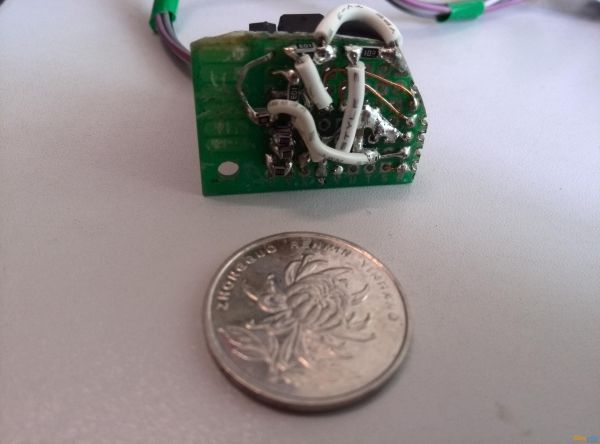

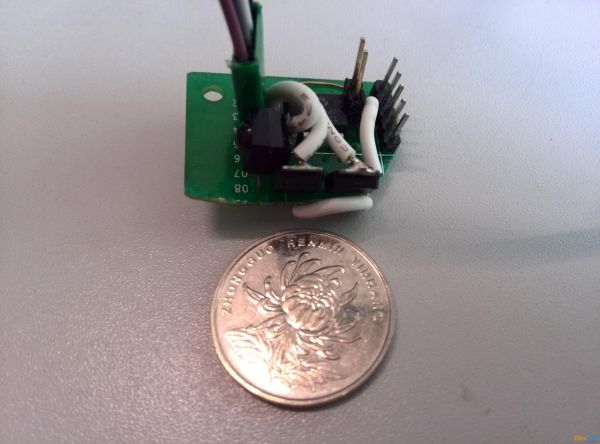

 先上裸機圖片，洞洞板的極致拼湊，慘不忍睹！

針對此RGB產品，需要用到單片機的資源不多，一般普通的MCU即可滿足

外部資源：只需三個IO驅動口、一個IR紅外接收。

內部資源：一個EEPROM存儲、一個8位定時器、一個8M內部時鐘

此RGB玩意采用Microchip 12系列XLP超低功耗的MCU——PIC12F1822，此MCU內部集成功能較多，當然單價也會比較貴. 如果做產品建議可以選擇功能單一，價格便宜的MCU即可。

PIC單片機的通用性比較好，特別是普通功能寄存器的設置基本一致，特殊功能寄存器的設置只需多加了解DATASHEET重新定義即可。

針對內部時鐘，初步設置為8M，如果使能4倍頻鎖相環功能(PLL),最大時鐘可以在8M的基礎上*4倍=32M，此功能比起直接外接32M的晶振，對外界的輻射干擾會小很多。

PIC12F1822簡介：

嗯 是的，此款RGB早在五年前我就已經接觸過了，只不過那時還沒有正式接觸單片機。

玩意簡易說明：

一、此玩意的重點在于遙控器的解碼方式的選擇——出發點就是既不能打斷正在循環漸變或調光的LED，又要

      能準確的接收遙控器的信號.

二、傳統紅外解碼常用有三種方式：

   1、外部中段解碼，執行級別高，速度快。缺點很明顯，在中斷的同時不能干別的事情

   2、主函數循環查詢法，適合小型的程序。主函數執行程序不能太多，不然紅外信號會偶爾丟失。優點就是可以

       在中斷里面干別的事情。

   3、定時器查詢法，設定一個時基，定時查詢紅外的碼值，通過時基累積來判斷紅外碼的碼值的寬度，從而判斷

       是否是引導碼，或是連續碼，以及用戶碼高低電平的解碼。優勢就是不打斷主函數中正在進行的循環PWM，

       通俗說就是抽個空進行了解碼。這樣既不占資源，也可以干別的事情，此方式誤碼率比較低，所以此方法是

      最適合此玩意。

三、此款24健遙控器的燈管漸變模式分三種：

    1. 不同顏色之間，以一定的時間間隔來實現跳變，也稱閃變（FLASH）,跳變時間間隔長短可調.

    2. 三基色平滑過度型實現16色的變化，也稱漸變（FADE），漸變速度可調.

    3. 不同顏色實現慢慢從亮到暗，從暗到亮的呼吸漸變，漸變速度可調。

 四、對于RGB燈， 除了顏色漸變外，然后就是16色的單色調光與顏色切換，以及開關機。利用內部EEP掉電后保存當前顏色、當前顏色亮度、當前漸變的模式、當前漸變的速度

還是自己頂自己吧，大家看看就行。

說到紅外遙控，就得先了解紅外碼的格式，以下圖形為實測隨機抓?。?

單次按鍵(不含連續碼)——引導碼+用戶碼/用戶反碼+數據碼/數據反碼+結束碼

碼長實測時間大概在115mS

趁睡覺前抓了幾個圖形（家里的測試環境比較簡陋）

引導碼和用戶碼的部分截?。?

引導碼碼長以9+4.5mS起頭，實測在13.2-14mS之間,接下來就是用戶碼，

從圖形可以看出用戶碼和用戶反碼是互補的(0x01和0xFE)

結束碼圖形截?。?

從圖形上看，結束碼需要在數據反碼完成之后，大概延時80多mS，以9+2.5mS作為結束碼

實測結束碼碼長為12mS

嗯，PIC的開發工具都比較貴，我還是在某寶上淘的山寨版——PICKIT3.5   不過現在也被生活磨的沒有太多的開發熱情了， 一般急功近利的比較多，特別是在深圳這個高節奏的環境中

由于東西簡單，沒有原理圖，剛剛簡單整理了一下。

  先上傳一個初期的實驗性的驗證程序，紅外解碼采用主函數查詢的方法，這種解碼方式倒是可以，但是執行其他事件的時間不能太長，否則會影響解碼程序的運行，導致解碼丟失

    以下程序為利用PIC12F1822的驗證程序，整篇采用switch case語句貫穿整個程序，由于采用固定延時做判斷來解碼的方式，所有功能在定時器中來完成PWM的轉換。最終導致還有一個FADE平滑過渡型漸變功能沒法再繼續寫下去。

   不過此程序?qū)崿F(xiàn)調光 混色  顏色跳變的遙控功能足以！  當然最終的量產程序肯定和這個有著本質區別了。

以下程序為史上紅外解碼最精簡程序示例——摘自阿莫論壇

——利用定時器的固定時基來查詢紅外脈沖的寬度，從而進行解碼！

大家可以自己去分析,至于中間的高電平是多少時間，低電平是多少時間都不用去管，只需計算兩個下降沿間隔時間就可以判斷0和1，同時也可以判斷是否是引導碼，或是結束碼，或是連續碼

定時器查看時間設置為125us，執行定時器中斷程序一次

void Timer0 interrupt 1()

{

        irTime++;

        if(irTime==240) // ir解碼后碼值存放時間， 240*125us = 30ms

       {

             irTime--;

             codeCnt=0x3f;

       }

       if(IR_IO)   Irprot_LastState=1; // 記錄IO狀態

       else if(Irprot_LastState)       // 有下降沿

       {

              Irprot_LastState = 0;        // 下降沿后IO狀態記錄為0

              if(irTime<24)                // 小于24*125us=3ms的間隔才進行處理

             {

                    codeCnt++;

                    codeCnt &= 0x1f;

                    IR_data[codeCnt>>3] <<= 1;

                    if( irTime>15)

                    IR_data[codeCnt>>3]++;  // 大于15*125us=1.875ms的間隔為數據1

             }

             irTime = 0;                  // 下降沿處理完成，將時間清0

        }

}
