【11.27入選中國好方案】室內小功率10W內茂捷M5832 LED驅動方案分享

方案名稱：室內小功率10W茂捷M5832 LED驅動方案分享

方案IC:M5832  臺系品牌

特點：

1.此方案對設計人員布板要求不高，抗干擾能力強

2.保護功能齊全（過溫，過流，過壓等）

3.VCC范圍比較寬（詳見規格書）

4.外圍簡單，效率高，有利于小功率小型化設計

目前方案規格15.5V/0.45A

應用范圍：

適用于中小功率AC/DC
離線式開關電源
手機數碼攝像機充電器
小功率電源適配器
電腦和電視機的輔助電源
替代線性調節器或RCC


變壓器，原理圖資料加QQ共享

電路圖：



5832

5833


物料清單：


16

17



測試報告：


77


聯系QQ1260306921


可以提供DEMO板

M5832-V1.1規格書（中文）.pdf

方案詳細資料：

M5832-15.5V0.45A.rar

全部回復(23)
正序查看
倒序查看
2014-11-26 10:36
優勢很明顯，比起別的方案來，有很多可取之處
0
回復
2014-11-26 10:47
好方案資料發我一份jingyunwamhluo16@163.com
0
回復
2014-11-26 10:56
這個方案挺不錯的功耗很低
0
回復
茂捷FAE
LV.4
5
2014-11-27 09:47
@茂捷半導體
優勢很明顯，比起別的方案來，有很多可取之處
謝謝你的我們方案的看好
0
回復
茂捷FAE
LV.4
6
2014-11-27 09:47
@雷鋒叔叔
好方案資料發我一份jingyunwamhluo16@163.com
已經發過去了  請查收
0
回復
茂捷FAE
LV.4
7
2014-11-27 09:48
@臺系芯片
這個方案挺不錯的功耗很低
價格也比較有優勢！
0
回復
2014-11-27 09:58
@茂捷FAE
已經發過去了 請查收
看了一下你們的方案確實很不錯，能提供DEME板嗎？
0
回復
2014-11-27 10:01
@茂捷FAE
價格也比較有優勢！
這個方案有量產過嗎？
0
回復
茂捷FAE
LV.4
10
2014-11-27 10:05
@臺系芯片
這個方案有量產過嗎？
有的，已經大批量了！
0
回復
茂捷FAE
LV.4
11
2014-11-27 10:06
@雷鋒叔叔
看了一下你們的方案確實很不錯，能提供DEME板嗎？
可以提供DEME
0
回復
2014-11-27 10:13
@茂捷FAE
可以提供DEME
寄一個給我唄，地址發給你了
0
回復
2014-11-27 10:18
@茂捷FAE
有的，已經大批量了！
先測一下看看
0
回復
茂捷FAE
LV.4
14
2014-11-27 11:10
@臺系芯片
先測一下看看
好的，有需要我協助的可以找我
0
回復
茂捷FAE
LV.4
15
2014-11-27 11:11
@雷鋒叔叔
寄一個給我唄，地址發給你了
恩，寄了一個過去了，收到回我一下。
0
回復
茂捷FAE
LV.4
16
2014-11-27 11:12
整個方案的詳細資料在附件都有哦，歡迎大家下載！
0
回復
茂捷FAE
LV.4
17
2014-11-27 11:19

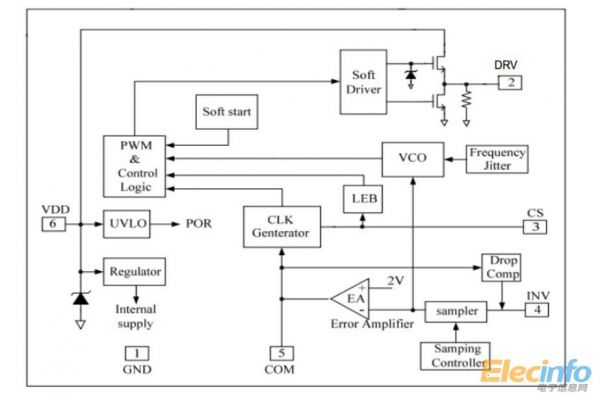

M5832 是一款應用于低功率AC/DC電池充電器和電源適配器的高性能離線式PWM 控制器，全電壓輸入范圍內恒壓恒流CC精度能保持在±5%以內。芯片采用原邊反饋技術，使系統應用中可以節省TL431 和光耦以降低成本
0
回復
茂捷FAE
LV.4
18
2014-11-27 11:19
@茂捷FAE
M5832是一款應用于低功率AC/DC電池充電器和電源適配器的高性能離線式PWM控制器，全電壓輸入范圍內恒壓恒流CC精度能保持在±5%以內。芯片采用原邊反饋技術，使系統應用中可以節省TL431和光耦以降低成本

特點：

?全電壓范圍恒壓、恒流 精度保持在±5%以內

?原邊反饋技術可使系統節省TL431 與光耦

?非連續模式下的反激拓?fù)?

?具有軟啟動功能

?內置前沿消隱電路 (LEB)

?頻率抖動

?恒壓恒流控制

?恒流和輸出功率可調

?內置次級電壓采樣控制器

?基于系統穩定性的保護功能

1 軟啟動和自動重啟動

2 逐周期電流限制

5 VDD過壓保護和電源箝位

? 封裝：SOT-23-6

0
回復
茂捷FAE
LV.4
19
2014-11-27 11:19
@茂捷FAE
特點：?全電壓范圍恒壓、恒流精度保持在±5%以內?原邊反饋技術可使系統節省TL431與光耦?非連續模式下的反激拓?fù)?具有軟啟動功能?內置前沿消隱電路(LEB)?頻率抖動?恒壓恒流控制?恒流和輸出功率可調?內置次級電壓采樣控制器?基于系統穩定性的保護功能1軟啟動和自動重啟動2逐周期電流限制5VDD過壓保護和電源箝位?封裝：SOT-23-6

產品應用:

CC/CV 電池充電器

手機/無繩電話充電器

數碼相機充電器

PDA 充電器

小功率電源適配器

液晶顯示器輔助電源

線性電源替代

LED電源

0
回復
茂捷FAE
LV.4
20
2014-11-27 11:20
@茂捷FAE
產品應用:CC/CV電池充電器手機/無繩電話充電器數碼相機充電器PDA充電器小功率電源適配器液晶顯示器輔助電源線性電源替代LED電源

0
回復
茂捷FAE
LV.4
21
2014-11-27 11:21
@雷鋒叔叔
寄一個給我唄，地址發給你了
你們現在做什么案子呢？
0
回復
2014-11-27 11:34

已收錄進中國好方案海選室內小功率組別！相關鏈接請點擊：http://www.e-ticket.cn/bbs/1502169.html


加油哦~~取得好成績！

0
回復
茂捷FAE
LV.4
23
2014-11-27 13:39
@電源網-天邊
已收錄進中國好方案海選室內小功率組別！相關鏈接請點擊：http://www.e-ticket.cn/bbs/1502169.html加油哦~~取得好成績！
謝謝
0
回復
茂捷FAE
LV.4
24
2014-11-28 11:18
@茂捷FAE
謝謝
頂
