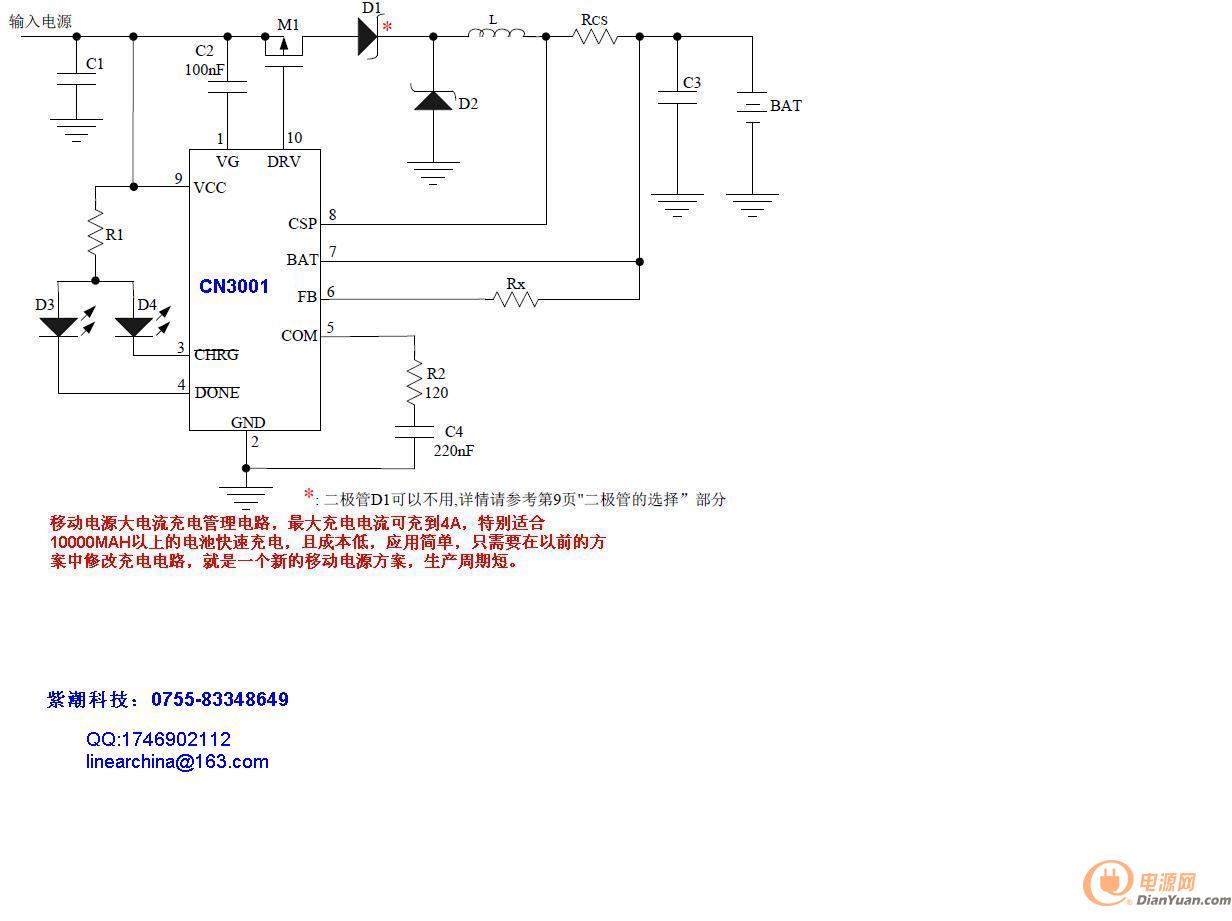

4A,特別適合移動電源大電流充電的CN3001

紫潮-CN3001.pdf    CN3001 是PWM 降壓模式單節鋰電池充電管理集成電路,獨立對單節鋰電池充電進行管理,具有封裝外形小,外圍元器件少和使用簡單等優點。CN3001 具有涓流,恒流和恒壓充電模式,非常適合鋰電池充電管理。在恒壓充電模式,CN3001將電池電壓調制在4.2V,也可以通過一個外部電阻向上調整;在恒流充電模式,充電電流通過一個外部電阻設置。對于深度放電的鋰電池,當電池電壓低于恒壓充電電壓的66.5%(典型值)時,CN3001用所設置的恒流充電電流的17.5%對電池進行涓流充電。在恒壓充電階段,充電電流逐漸減小,當充電電流降低到恒流充電電流的16%時,充電結束。在充電結束狀態,如果電池電壓下降到恒壓充電電壓的95.5%,自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時,CN3001自動進入睡眠模式。其它功能包括輸入低電壓鎖存,電池端過壓保護和充電狀態指示等。
全部回復(22)
正序查看
倒序查看
2015-03-17 09:59
好資料,大家速度圍觀
0
回復
kiddzhu
LV.4
3
2015-03-17 16:28


0
回復
kiddzhu
LV.4
4
2015-03-17 16:41

CN3001--4A大電流給單節電池快速充電,也兼容4.3V和4.35V電池,外部可通過一個小電阻調節電池飽和電壓,充電電流也可以通過一個電阻調節,應用極其簡單。特別適合大容量電池充電。

0
回復
root97
LV.4
5
2015-04-09 13:44
5V輸入可以嗎?
0
回復
kiddzhu
LV.4
6
2015-04-10 18:22
@root97
5V輸入可以嗎?
4.5--28V輸入都可以的,需要樣片請聯系我。
0
回復
yangqm
LV.5
7
2015-05-26 09:18

這個給力啊!

0
回復
2015-06-23 10:56
@yangqm
這個給力??!
非常適合大電流移動電源快速充電,有需要樣片和資料可以留郵箱哦。
0
回復
2015-08-07 10:17
@如韻CN全系列
非常適合大電流移動電源快速充電,有需要樣片和資料可以留郵箱哦。
993163563@qq.com   謝謝您
0
回復
jiame2006
LV.7
10
2015-08-07 12:18
@kiddzhu
 [圖片]
沒有整合的方案嗎?最好充電放電一起啊。電量指示什么的。
0
回復
power1573
LV.6
11
2015-08-07 15:13

有DEMO板進行測試不,

這么大的充電電流,目前除TI外,還真沒見哪家有現成的IC

0
回復
2015-08-26 10:06
@power1573
有DEMO板進行測試不,這么大的充電電流,目前除TI外,還真沒見哪家有現成的IC
有DEMO進行測試的。
0
回復
2015-08-26 10:08
@xxwakakaka
993163563@qq.com 謝謝您
資料已發,請注意查收
0
回復
2016-05-04 16:02
@jiame2006
沒有整合的方案嗎?最好充電放電一起啊。電量指示什么的。
同求啊~
0
回復
xiucai147
LV.1
15
2016-05-05 08:46
@如韻CN全系列
非常適合大電流移動電源快速充電,有需要樣片和資料可以留郵箱哦。
174457098@qq.com謝謝
0
回復
2016-05-05 10:58
@如韻CN全系列
非常適合大電流移動電源快速充電,有需要樣片和資料可以留郵箱哦。
有沒有AC36V輸入的方案
0
回復
yzgcnlxg
LV.2
17
2016-05-05 11:58
@如韻CN全系列
非常適合大電流移動電源快速充電,有需要樣片和資料可以留郵箱哦。

同步升壓降壓帶充電管理,支技輸入QC2.0,輸出電壓0.01v調節,F(xiàn)P和pwM控制輸出電壓,輸入,輸出帶恒流恒壓,不分輸入和輸出方向,雙向使用,輸出輸入電壓2.7v一40v,升壓和降壓最大電流200W。鋰電池充電支持1-6節,單節充電電流10A以上。



0
回復
kiddzhu
LV.4
18
2016-07-19 15:22
@power1573
有DEMO板進行測試不,這么大的充電電流,目前除TI外,還真沒見哪家有現成的IC

電流達到4A,堪比TI,選好二極管就可以

0
回復
yangqm
LV.5
19
2016-12-07 11:02
@yzgcnlxg
同步升壓降壓帶充電管理,支技輸入QC2.0,輸出電壓0.01v調節,F(xiàn)P和pwM控制輸出電壓,輸入,輸出帶恒流恒壓,不分輸入和輸出方向,雙向使用,輸出輸入電壓2.7v一40v,升壓和降壓最大電流200W。鋰電池充電支持1-6節,單節充電電流10A以上。[圖片]

您好!正好在找這樣的方案,怎么聯絡?

0
回復
chenzh52
LV.1
20
2017-02-11 01:04
@yzgcnlxg
同步升壓降壓帶充電管理,支技輸入QC2.0,輸出電壓0.01v調節,F(xiàn)P和pwM控制輸出電壓,輸入,輸出帶恒流恒壓,不分輸入和輸出方向,雙向使用,輸出輸入電壓2.7v一40v,升壓和降壓最大電流200W。鋰電池充電支持1-6節,單節充電電流10A以上。[圖片]
13480115547@163.com,謝謝
0
回復
chenzh52
LV.1
21
2017-02-12 19:54
@yzgcnlxg
同步升壓降壓帶充電管理,支技輸入QC2.0,輸出電壓0.01v調節,F(xiàn)P和pwM控制輸出電壓,輸入,輸出帶恒流恒壓,不分輸入和輸出方向,雙向使用,輸出輸入電壓2.7v一40v,升壓和降壓最大電流200W。鋰電池充電支持1-6節,單節充電電流10A以上。[圖片]
怎么沒有反應,怎么聯系你
0
回復
kiddzhu
LV.4
22
2017-07-13 16:22
@kiddzhu
電流達到4A,堪比TI,選好二極管就可以

現在又開發出一款多種類型的電池充電電路ZC3005,可對酞酸電池、磷酸鐵鋰、鉛酸電池、鋰電池充電,輸出電壓可調,最大到4A

ZC3005

需要樣片和技術支持,可聯系:QQ:1628957830

0
回復
kiddzhu
LV.4
23
2018-05-18 11:19
@kiddzhu
現在又開發出一款多種類型的電池充電電路ZC3005,可對酞酸電池、磷酸鐵鋰、鉛酸電池、鋰電池充電,輸出電壓可調,最大到4AZC3005需要樣片和技術支持,可聯系:QQ:1628957830

ZC3005典型應用圖
