電源管子驅動波形不正常。

最近做了個逆變板，管子用40N60，全橋，驅動用的IR2110，測試發現上管驅動波形不正常，下管正常。

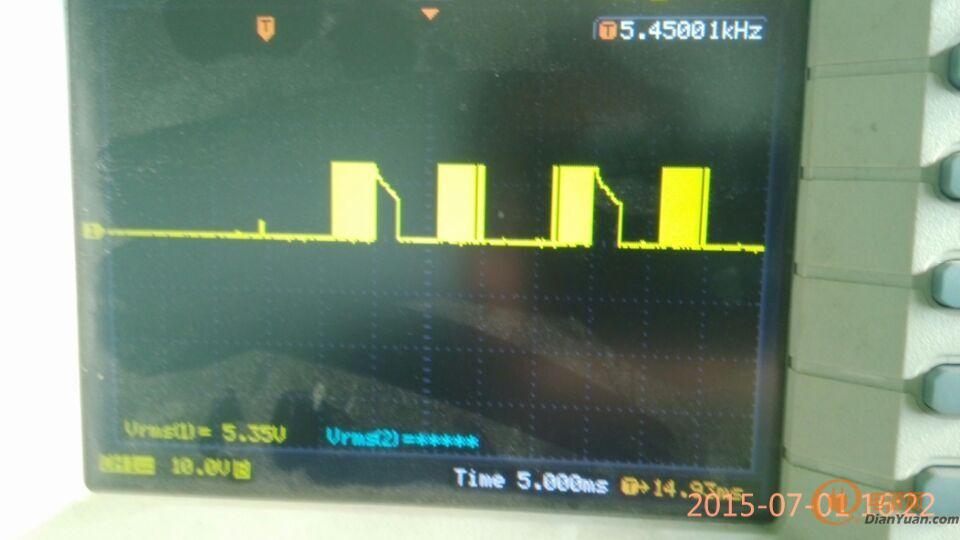

QQ圖片20150702115421這是上管的驅動波形。圖紙如下。

新建位圖圖像

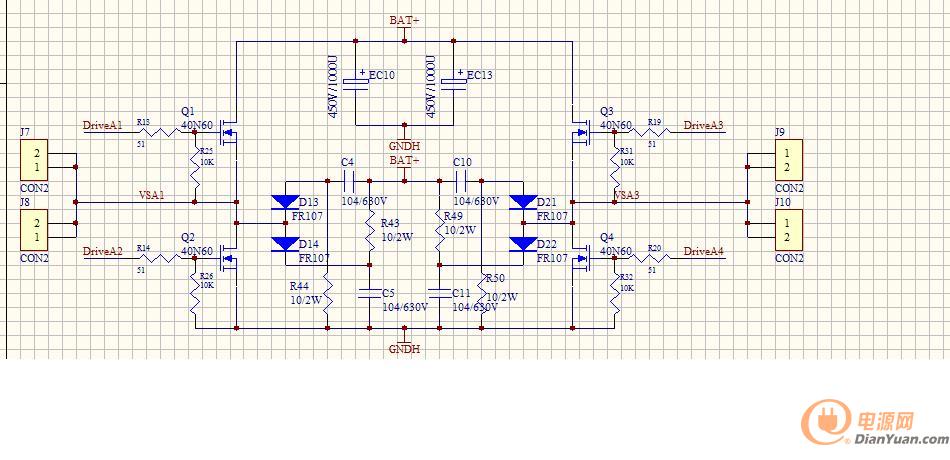

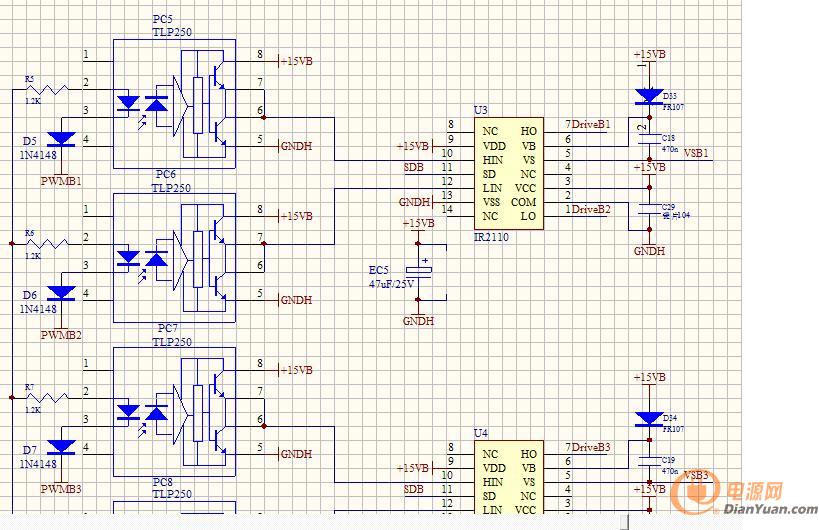

新建位圖圖像 (2)DriveA1和VSA1之間信號不正常。DriveA2和GNDH之間驅動波形正常。求高手給指點一下怎么回事，是不是IR2110驅動能力不夠？

全部回復(3)
正序查看
倒序查看
2015-07-03 10:02
自舉電容470nF.,把自舉電容加到5uf或者把門極電阻加到200R，波形正常。我懷疑是驅動能力不行，但是原來有款產品一直用這套電路，沒什么問題。郁悶中。還有個現象就是現在BAT+沒加電池，懸空。如果把BAT+和GNDH短路，驅動波形正常。
0
回復
2015-07-03 11:33
@zhangyu198530
自舉電容470nF.,把自舉電容加到5uf或者把門極電阻加到200R，波形正常。我懷疑是驅動能力不行，但是原來有款產品一直用這套電路，沒什么問題。郁悶中。還有個現象就是現在BAT+沒加電池，懸空。如果把BAT+和GNDH短路，驅動波形正常。
自舉電容太??？
0
回復
2016-01-06 10:25
已經被添加到社區經典圖庫嘍
