已解決并公布 請大神指教正弦波逆變器220V輸出干擾特別大,該怎么解決.

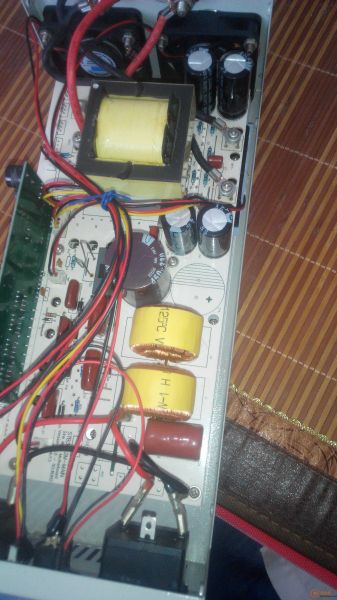

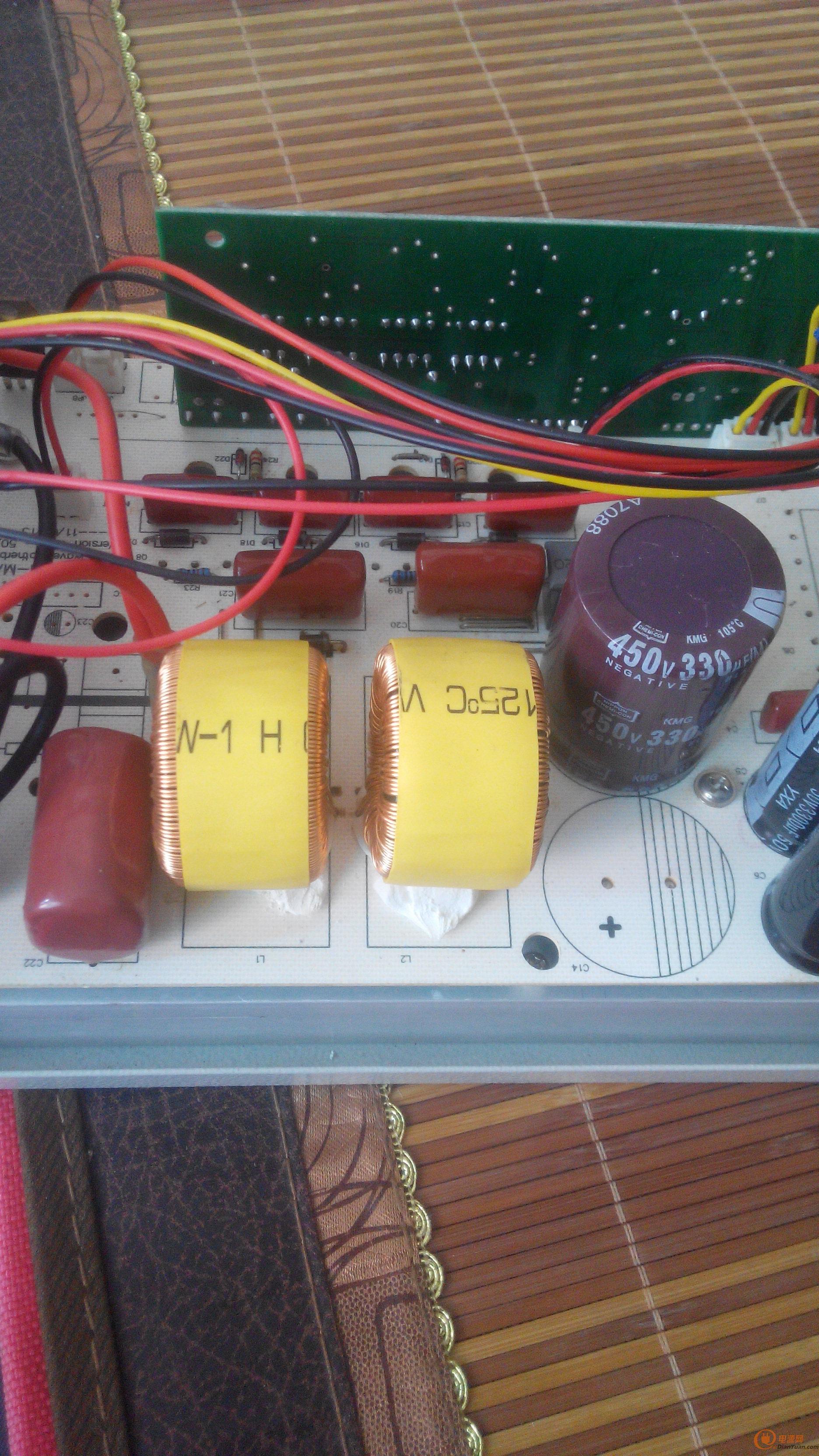

機器如下,好久之前買的成品機

IMG_20150705_132935

機器如下,好久之前買的成品機

IMG_20150705_132935

IMG_20150705_133012

12V 1000W正弦波逆變器,220V輸出干擾特別大,電風扇、白熾燈,感性和阻性負載都正常。就是插手機充電器給手機充電的時候觸摸屏被干擾亂動作,屏幕自己動。還有接上筆記本電源給筆記本供電,筆記本的觸模板失靈無法工作,usb光電鼠標也無法正常工作。

逆變器是TDS2285 SPWM雙極性調制。 我在220V輸出加了共模電感,還是不管用,問題依舊。

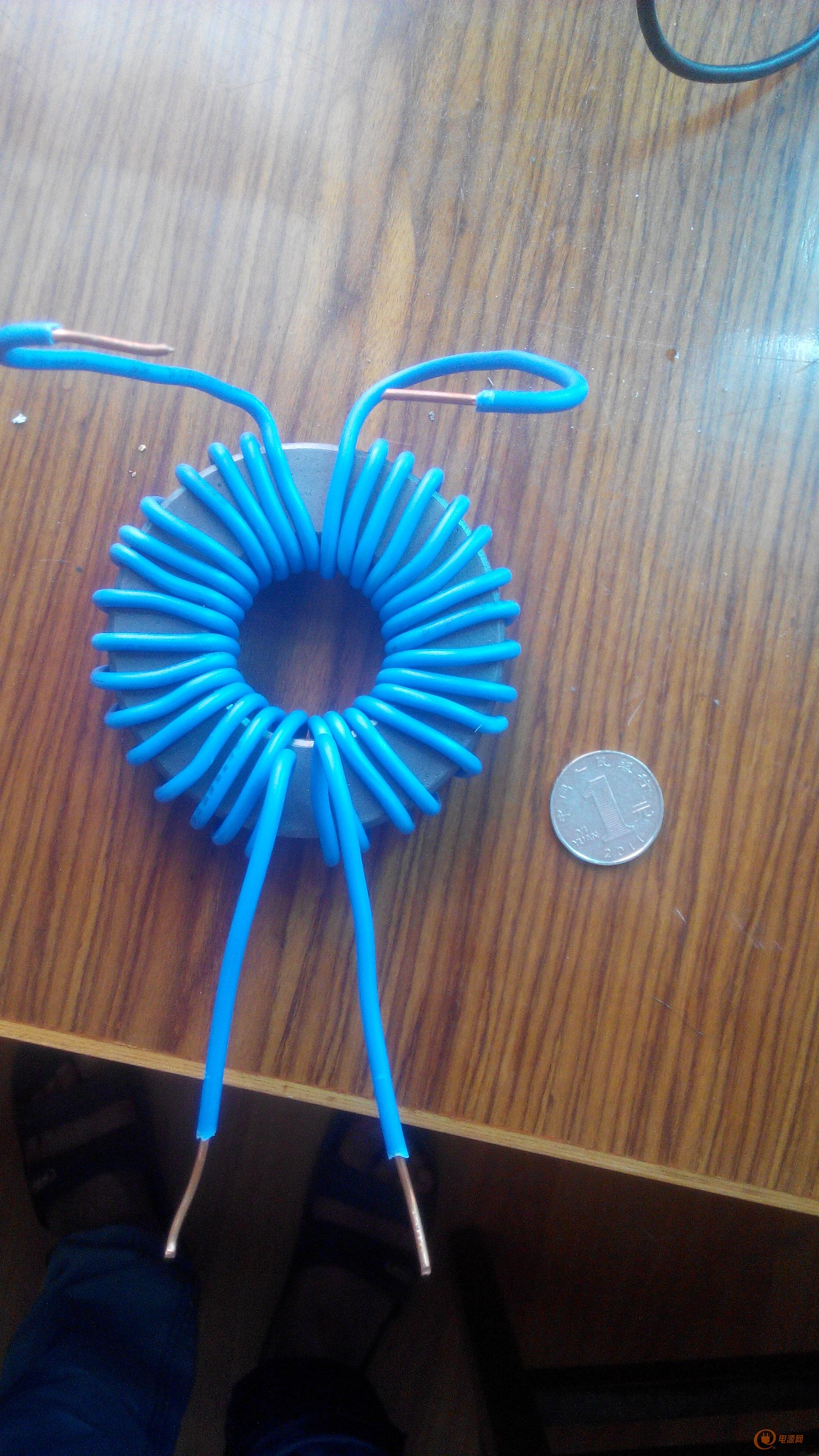

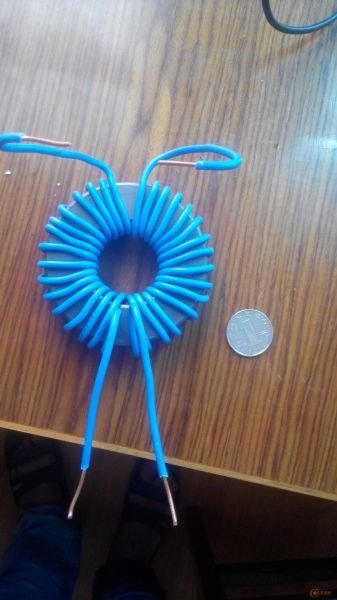

這個是我繞制的共模電感,鐵氧體磁環,體積比較大,我用2.5平方的電線一邊繞了11圈,電感量2mh 電感輸出端又加了104 CBB電容濾波,問題依舊

IMG_20150705_131625

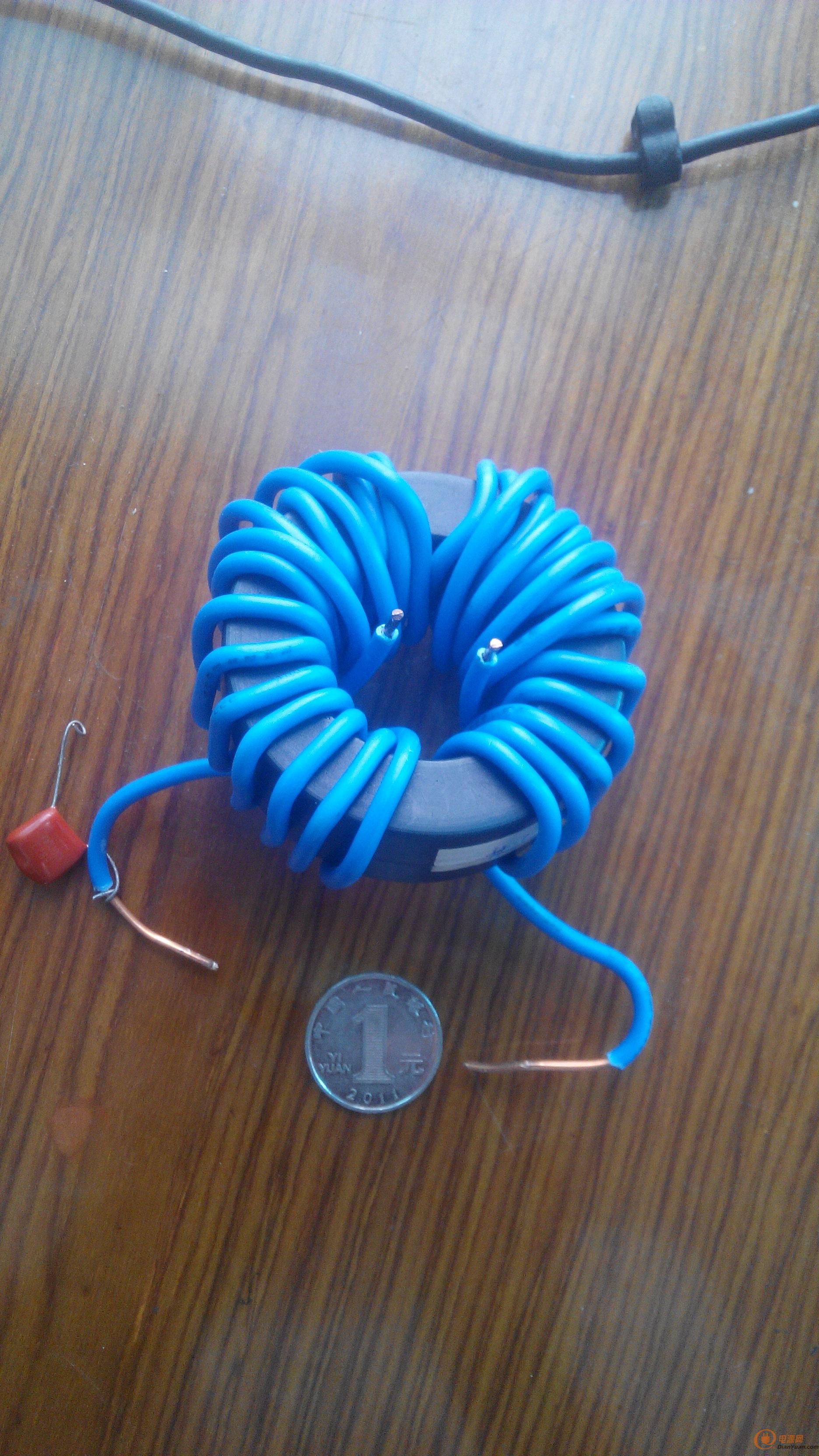

下圖是我用非晶磁環繞的共模電感,電感量10mh,問題依舊,輸出干擾還是那樣。

IMG_20150705_131638

 求救,該怎么濾掉這該死的干擾

詢問張工,張工表示這是他早年的機子,EMI做的還不完善,這個問題他早已解決。

解決辦法,從220V輸出的2根線上分別接個1uf的無極電容到電瓶負極,問題解決。張工要求我在這個帖子里公布,應求,公布之

全部回復(3)
正序查看
倒序查看
2015-07-06 09:42

解決了嗎?

0
回復
2015-11-14 13:16
現在解決輸出干擾了嗎?
0
回復
2016-07-12 16:56
可以不改硬件電路解決嗎?還有其他解決辦法嗎?坐等其他解決辦法。
