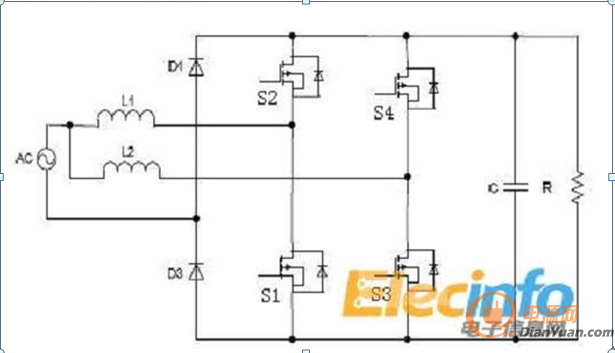

華為PFC電路原理分析，如下圖

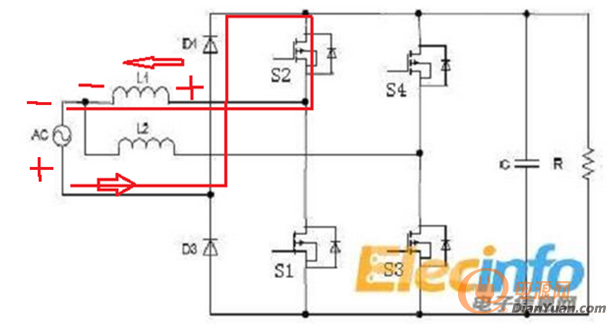

當負半周到來時，電流經：AC源下正--D1-- S2（開啟）--L1 –AC源上負，這時給L1充能，充得右正左負。（這階段給L1充能） 下圖

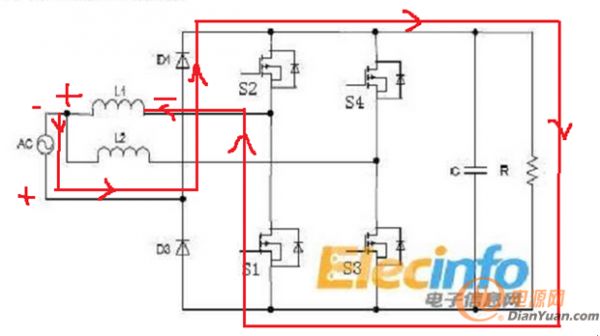

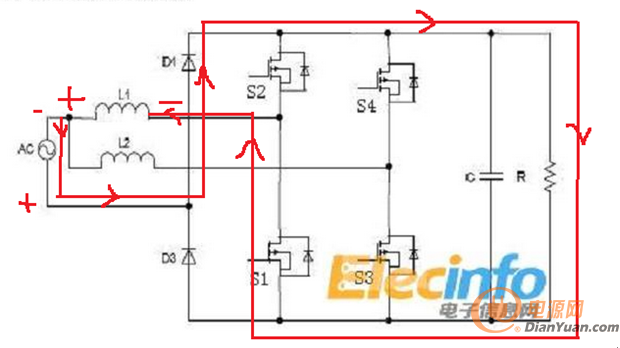

當S2關斷時，S1開啟，L1能量釋放，極性相反，這時L1為左正右負，與AC源上負下正成串聯關系，電流經：L1左——AC源——D1——CR—— S1——L1右。（這階段為L1放能給負載供電）

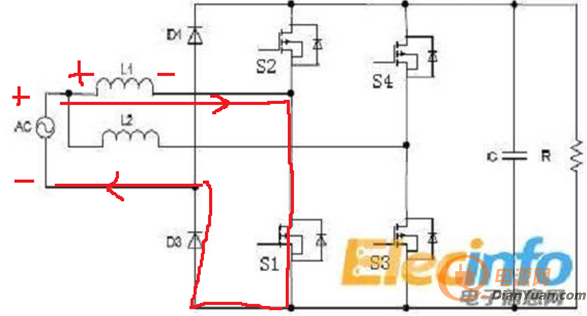

當負半周到來時，電流經：AC源上正——L1——S1（開啟）——D3——AC源下負。這時給L1充能，充得左正右負。（這階段給L1充能）

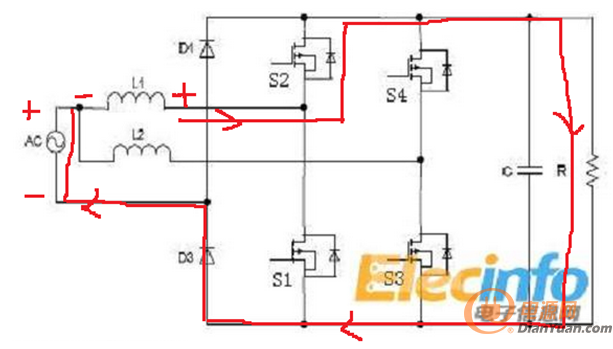

當S1關斷時，S2開啟，L1能量釋放，極性相反，這時L1為左負右正，與AC源上正下負成串聯關系，電流經：L1右——S2——CR——D3——AC源——L1左。（這階段為L1放能給負載供電）

L1與L2交替工作，原理同上。

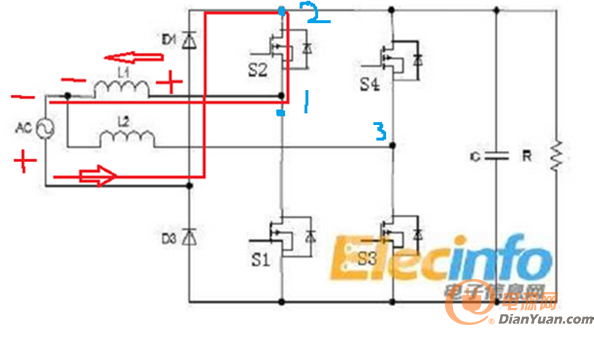

假如可以實際軟開關，那么當S2開啟時，下圖1，2點的電壓必須為0電壓，但是實際中并不能實現，沒有任何電壓源使其為0電壓，所以S2不能實現軟開關，同理S2也不能實現軟開關。
