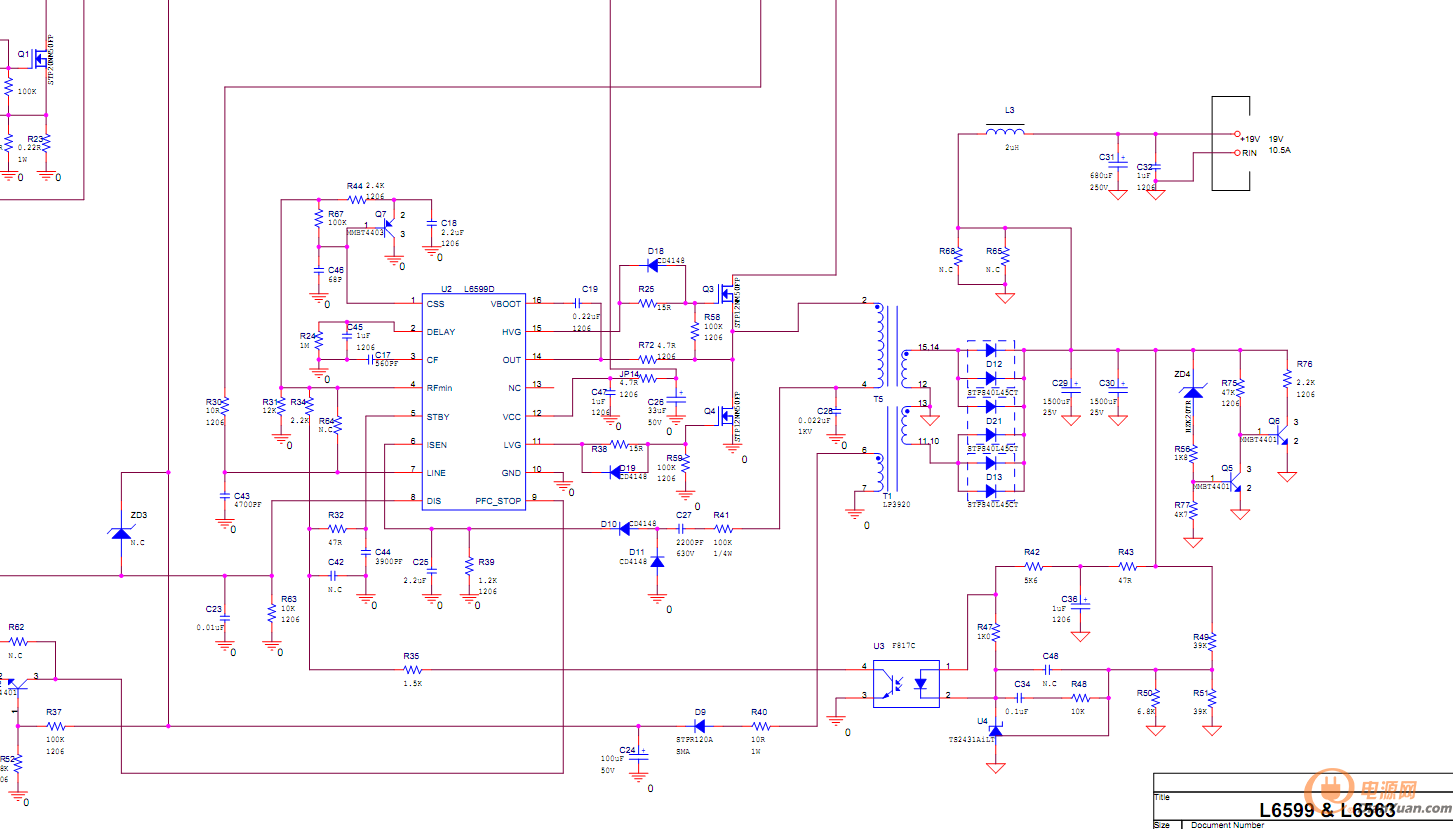

就選這張?jiān)韴D了。

焊完沒有變壓器的電路后順便上一下15V電，發現沒有波形輸出。

開始稍微仔細點去看看L6599手冊。

看到這么多人，都是在接上MOS后無波形輸出（不工作），我明天拆掉后，會不會也有波形輸出了呢？

LINE的電壓是2V的。應該碰到他們所碰到的了。

不接變壓器時，可能是最低頻率了。

接上個可變電阻，當某路電壓調到0.86V時，達到144K，再調時，無波形了。

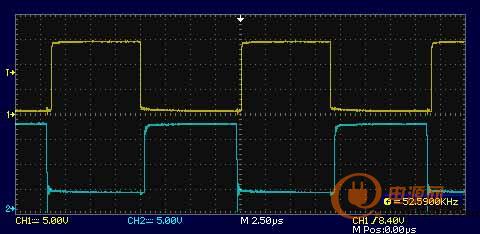

拆掉可變電阻，此路電壓升至1.98V，頻率如圖。

Lk=140UH,Cr=22NF.

所以諧振頻率為94KHZ。

與上面的實測比較，電路比較合理。

有一點納悶，按電路分析來看，當輸電電壓升高時，怎么L6599輸出波形的頻率也是上升的?。?

要再看看實際是怎么樣的了。

不敢當啊，不會才在做實驗。

LLC能用的磁芯難找啊。

一些LLC的計算在這個電源論壇里可以找到很多。

比如：

K=Lp/Ls(k取3-7);

fr=1/((2*3.14*sqrt(Ls*Cr));等等.

但是了解后發現這個LLC就是RLC電路?。?

要知道LLC計算，就要先知道RLC許多特性和計算。

比如：

|Z|=sqrt(R2+(Xl-Xc)2).等等

為了防止又出現投入金錢、時間、人力后得到一個手中的芯片是假貨或進口的散新（免費試用的次品，中國公司當正品賣）而不能用的這個毫無用處的慘痛結論(芯片不能用)，一定時候會棄用L6599來做實驗。

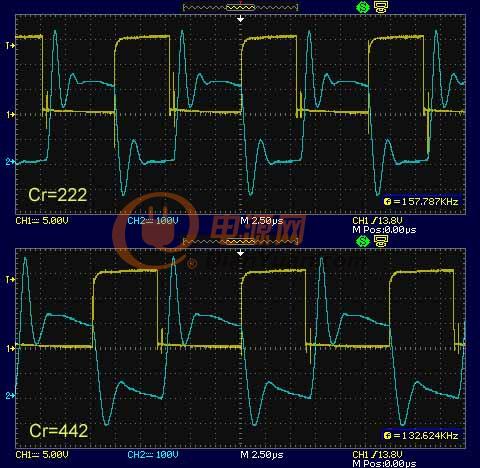

按照上面貼出的電路Cr＝222或442只有一個,Lr=107uh。

主變?cè)呺姼?.8MH。

Lr=107uh,外接的。

主變?cè)呺姼?.8MH。

電路接成了半橋。

Lr=107uh,主變?cè)呺姼?.8MH。

電路接成了半橋.

Cr1=Cr2=442時。

CH1:二個5N60管半橋中點電壓波形；

CH2：二個442電容中點電壓波形。

與一個PDF手冊文檔里的波形很相同。

樓上二位也做過LLC，能談?wù)凩LC功率做不大的原因嗎？

這個你是弄的那里。我現在也是無輸出
