起初設計這個可調電源的用途就是當做實驗電源，方便各種電路板調試，說實話搞逆變器開發的必須要一臺大功率的電源， 通常就是直接用幾個大電瓶，串聯或者并聯來滿足，但是電流不可調 接上上去總感覺怕怕的 ，正的去買一臺大功率可調電源價格往往比較高   所以我決定自己設計一個來滿足各種調試的要求，用起來得心應手。

     設計過程：

              確定拓?fù)渲缶褪菐讉€比較重要的地方需要設計，考慮的了

             輔助電源經驗 ：之前做過的兩版都是遇到同樣的問題，輔助電源工作穩定，工作在非連續狀態，此時發出的干擾足以影響你的電流電壓環不正常工作，震蕩，變壓器嘯叫

             上傳幾張各個版本的電源

這是第一版大功率可調， 問題為沒有輔助電源供電，直接利用變壓器的輔助繞組，這樣沒辦法輸出低電壓         第一個失敗品   2015年10月分做的

     今天跟大家分享了我做這個電源的經歷，電源之路 真是崎嶇坎坷 傷透腦筋。其實做了這么多版并不是給別人做的什么項目，主要是一個興趣，決定做的事就一定給做好。也希望大家支持我， 之后慢慢更新....

這個繼電器根據輸出的電壓來確定狀態，高于25V吸合，低于20V釋放

感謝樓主分享，繼續關注中，

UC3845用在這里要共高壓地，而且時電流模式，所以使用UC3845對布線的要求是很高的。特別注意的是共地問題。不然環路不穩定也是常見的問題，UC3845在做后級的電流電壓環也會遇到問題，還要通過光耦隔離，這樣增加了環路不穩定的因素，  之后受張工指點，干脆換成TL494用1路PWM做驅動 ，共低壓地，這樣一下解決了許多問題。比如供電，反饋

但愿是終極版~~

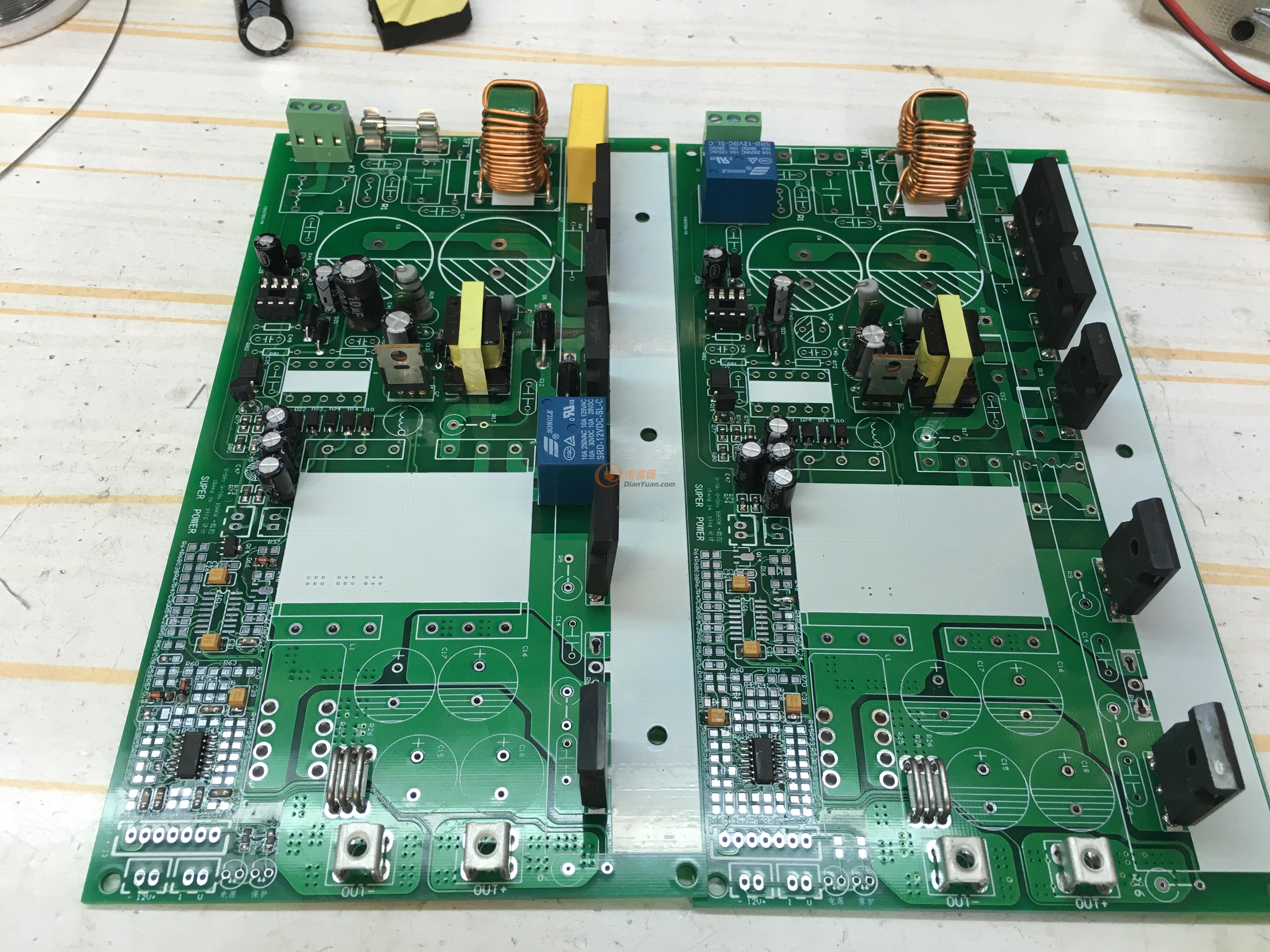

一氣之下，裝兩臺試試

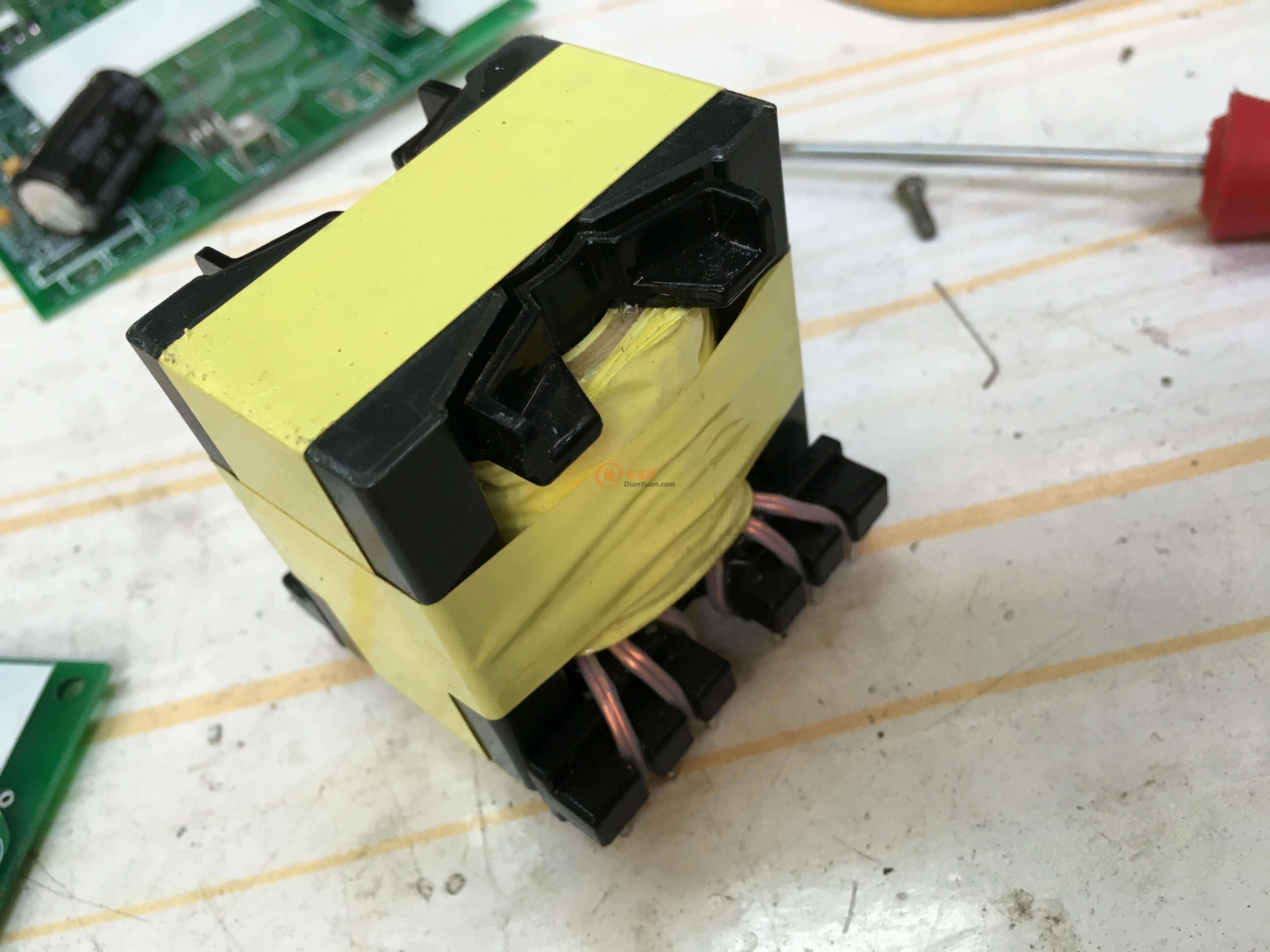

用的PQ5050大變壓器，都是之前兩個版本通用的

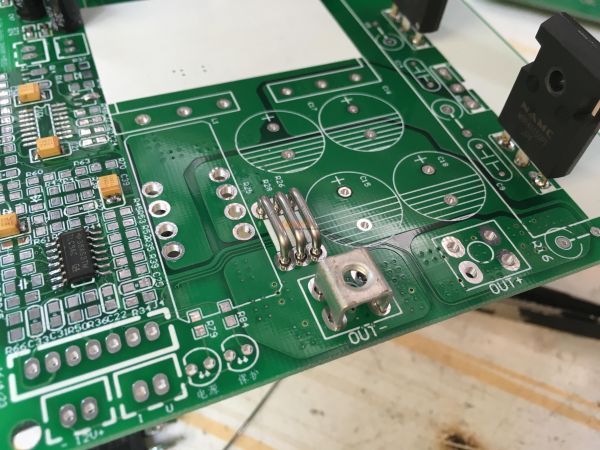

3根5mR的康銅絲做電流采樣，前級是不采電流的。  一個7P的端子是調節電壓，電流， ADC-I   ADI-U 還有 VREF+5V  +12V ，   單獨兩個2P端子就是接數字表頭。

期待你的測試數據

正激后面那個續流電感怎么選擇，還有電感量怎么計算，真心求解？？？？

別人五一到處玩去了，反正沒什么好玩的，我就趁放假來更新下帖子吧

    繼續裝機：

裝的差不多咯，上個電試一下，  不過測試新機這個過程一定要謹慎的了，并不是一下就接個220V進去了

下面我來分享一下這個測試的過程吧：

首先用實驗電源調個50V（直流電源一樣咯，反正經過橋整的）的樣子，電流調小點1A一下吧，上電之后 ---輔助電源沒有啟動，根據之前的經驗，這個VIPer12a這個輔助電源應該啟動才對。---斷電檢查一下。。。。 發現問題了，電源IC  VCC的電容接反了，啟動電壓建立不起來，感覺不是很舒服了，我有種感覺就是，每做一個東西第一次上電如果比較順利啟動，那意味這個作品必定整個調試過程比較順利了，感覺  感覺。  趕緊吧電容位置換過來。。再次上電，，，，不經意間電源指示燈亮了

好了，還算問題不大，，接著用表測輔助電壓的值正常不，畢竟輔助電源變壓器是后來繞的，，+13.5  -13.6    +13.4,  三路電壓勻?yàn)檎?，穩定，用示波器看了下VIPer12A的波形，  占空比放得比較大，因?yàn)檩斎腚妷罕容^低，但是比較穩定， 可以了。。。接著就看TL494的工作情況， 測了下9腳驅動腳的波形 ，只見早已發波，但是頻率不對，100K   發現是5腳電容又裝錯了， 感覺后面還有大事發生啊~~  換回102后正常了接著測量MOS G  S的驅動波形：

，

測上管，下管，勻?yàn)橥瑯硬ㄐ危@又接近一步了，驅動是沒有問題的  ，馬上聯想到，既然已經發波，那么后級一定有電壓了，滿占空比得時候，后級正常的話輸出電壓在14V左右，馬上用萬用表測后面輸出電壓------只見只有6.幾V 奇怪了。。滿占空比，根據經驗不是這樣吧-----只聽見碰的一下、、、

噢~NO !嚇?biāo)? baobao了，放了個沖天炮。。一臉的電解液呀。。。  電容又裝反了，應了剛才的預感，大事件。這個經歷告訴我，一定要心細，不毛糙。

好吧，既然這樣了，換個電容，接著測試吧，，但是時刻提醒自己，要細致認真

換好電容，用稀釋劑洗一下PCB 上點之后就直接進入電壓環路，9.7V   波形很穩定， 接著調節一下電位器，直接電壓跟著改變了

最低電壓差不多0.11v  還可以再低，不過已經失去意義了吧  ，因?yàn)檩斎腚妷褐挥?0幾V，所以輸出的最高也就14V的樣子， 電壓正常了，環路穩定

  那么就要帶點負載測試下電流吧

這是引出兩條比較長的線短路輸出端，再調節電流電位器，只見電流表平滑走來走去，，還算比較順利~~

最低電流在0.2A左右，  現在最大到30A占空比就滿了，  上高壓應該就正常了... 30A不敢長時間了， 都沒裝散熱器了。。  10幾秒就感覺管子發熱了。。

好了，到這一步就差不多說明PCB線路沒問題了---期待上高壓吧..
