波形轉換電路(求救)!!!

現小弟需一波形轉換電路,它的輸入為100KHZ左右的方波(如圖),要求把它變換成與方波幅值相同的一直流電平,哪位好心人能有這樣的電路啊,先行謝過了!!!

全部回復(10)

只看樓主

正序查看

倒序查看

power357

LV.4

2007-04-04 22:02

沒會吧,怎么沒人啊

回復

滅絕師兄

LV.6

2007-04-05 09:07

@power357

沒會吧,怎么沒人啊

用采樣/保持電路

回復

deep_thought

LV.7

2007-04-05 22:13

峰值檢波電路. 類似半波整流濾波. 負載重的話,就用射極跟隨器模式.

回復

power357

LV.4

2007-04-06 14:09

@deep_thought

峰值檢波電路.類似半波整流濾波.負載重的話,就用射極跟隨器模式.

謝謝回復,在哪可以找到呢,或者您要是有的話就發一個,謝謝了

回復

deep_thought

LV.7

2007-04-06 20:45

@power357

謝謝回復,在哪可以找到呢,或者您要是有的話就發一個,謝謝了

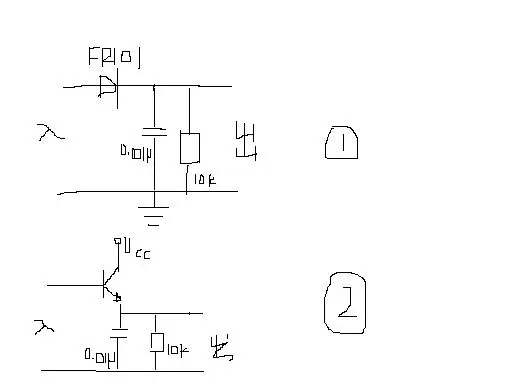

不知道你的具體電壓精度要求, 隨手畫了個, 供參考.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175863463.jpg');}" onmousewheel="return imgzoom(this);">

回復

power357

LV.4

2007-04-08 23:06

@deep_thought

不知道你的具體電壓精度要求,隨手畫了個,供參考.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1175863463.jpg');}"onmousewheel="returnimgzoom(this);">

謝謝您的回復到,您的電路用在方波的幅值不變時是沒問題的,如果我現在的方波的幅值是變化的呢,好像就不太可以了,呵呵, 不知還有沒有其它的電路

回復
