是23V整體下降還是單獨15這個點下降，單獨15V下降的話可以加大C1A試試！整體下降的話應該是供電不足！

你用15V, 是因?yàn)槟阖?fù)載與穩壓管並聯, 所以電流由R1A,R2A提供, 當電阻太大, 電流會不足, 所以電阻必須滿足15V的電流要求, 但是當負載移開

所有電流由穩壓管承受, 當然你待機會損耗大, 如圖

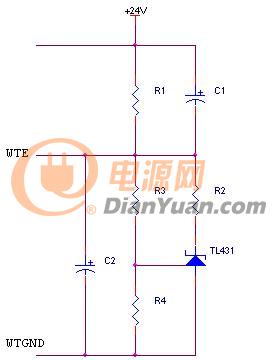

位置對換, +15V用電阻, 431穩 9V,所以對Wte而言+24V端為+15V, WTGND端為-9V, 當你負載使用15V時, 電流由431提供, 穩壓管無法大電流, 431可提供100mA電流, 怕熱串R2 ,10R ........R1只要滿足-9V負載就可,  R3,R4 自己算.........這樣你待機損耗就很小了.

已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/

問一下15伏如果要擴流怎么改電路

這是一種偷懶的產生負壓的方法。我也這樣做過，花了幾個月時間調試，效果很不理想，始終達不到專門正負壓電路的效果。

把R1改小就好.....

我們變通一下正壓直接取得，負壓一般電流不要求很大可以用此電路有實用價值的。

您好，我想問下，為什么負載與穩壓管并聯，電流由R1A,R2A提供？或這，您提供的電路，當負載使用15V時，為什么電流由431提供？

因?yàn)榕c穩壓管並聯, 電流抽越大表示你的負載阻抗越低, 此時, 當副崽低到與R1A,R2A並聯阻抗分壓不足穩壓管分壓時,

壓降會降在R1A,R2A上, 所以為增大電流與電壓, RA1,RA2要變小, 負載電壓才回重新回到穩壓管電壓

我那圖 : 一開始431將R1電壓穩在一定程度, 當負載與R1並聯, 則R1壓降會下降, 但是431不容許其兩端電壓超過

R3,R4分壓, 因此431越導通, 當負載更小, 壓降更低, 431更導通, 直到431崩潰為止......

所以431兩端會維持在R3,R4分壓電壓點, 任由負載變動調節電流

這就是為何電流由431提供的原因.....

那如果把431換成普通的穩壓二極管能不能還有這個效果，我最近也在用這個電路，不知道穩壓管的功率如何選擇？請指點

您好，再次向您提問，您改進的這個電路，如果加了推挽電路之后，能不能用于驅動1200V/400a的管子？這個管子的門極電阻為2歐，瞬間電流可能到7-8A左右，驅動電壓15V的情況下，那么431或者換成其他的穩壓管能不能實現穩壓？

還有一個問題，根據您這個電路，那么431的電流最大為100ma，也就是并聯的負載不能超過15/0.1=150歐姆，將431換成其他的穩壓管原理也是一樣的把

穩壓管不會準, 且穩壓管沒那麼大電流

他的原理是: Vref 控制A-K, 但A-K是一顆電晶體, 所以在Vref 電壓到達, 電晶體通一下又沒了 因?yàn)樗俣瓤?

所以電壓穩在Vref點, 當你抽載時相當於負載與電晶體串聯, 負載越小, 電晶體越通..

穩壓管可以做到這一點麼?

你可以把C1,C2加大就好了, 因?yàn)橥苿?dòng)端抽載是以△t 方式, 所以將C1,C2加大一點, 可利用電容撐能量........

請問你是怎么做的？
