【應征入伍】——TP2327高P非隔離恒流9W(80V/90mA)一字燈過認證方案

1.方案名稱:TP2327

2.品牌名稱:常州頂芯半導體

3.規格:SOP7

4.方案簡介:

TP2327是一款帶有源功率因數校正的高精度降壓型LED恒流控制芯片,適用于85Vac-265Vac全范圍輸入電壓的非隔離降壓式LED恒流電源。TP2327集成有源功率因數校正電路,可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式,功率MOS管處亍零電流開通狀態,開關損耗得以減小,同時電感的利用率也較高。TP2327內部集成500V功率MOSFET,只需要很少的外圍器件,即可實現優異的恒流特性。TP2327采用專利的浮地構架,對電感電流進行全周期采樣,可實現高精度辒出恒流控制,并達到優異的線電壓調整率和負載調整率。TP2327具有多重保護功能以加強系統可靠性,包括LED開路保護、LED短路保護、芯片供電欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護狀態都具有自動重啟功能。另外,TP2327具有過熱調節功能,在驅動電源過熱時減小辒出電流,以提高系統的可靠性。

5.方案特點:

有源功率因數校正,高PF值,低THD?

內置500V功率MOSFET?

高達95%的系統效率?

±3%LED辒出電流精度?

優異的線電壓調整率和負載調整率?

電感電流臨界連續模式?

超低(33uA)啟動電流?

超低(300uA)工作電流?

LED短路/開路保護?

電流采樣電阻開路保護?

逐周期電流限流?

芯片供電欠壓保護?

自動重啟功能?

過熱調節功能?

采用SOP-8封裝

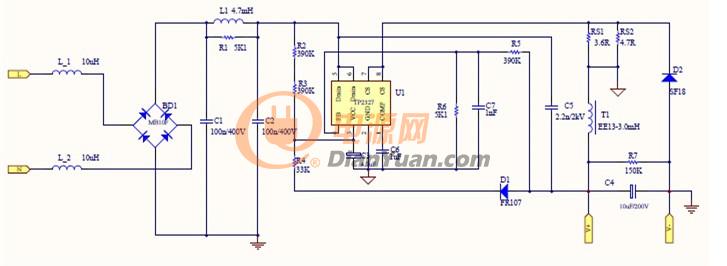

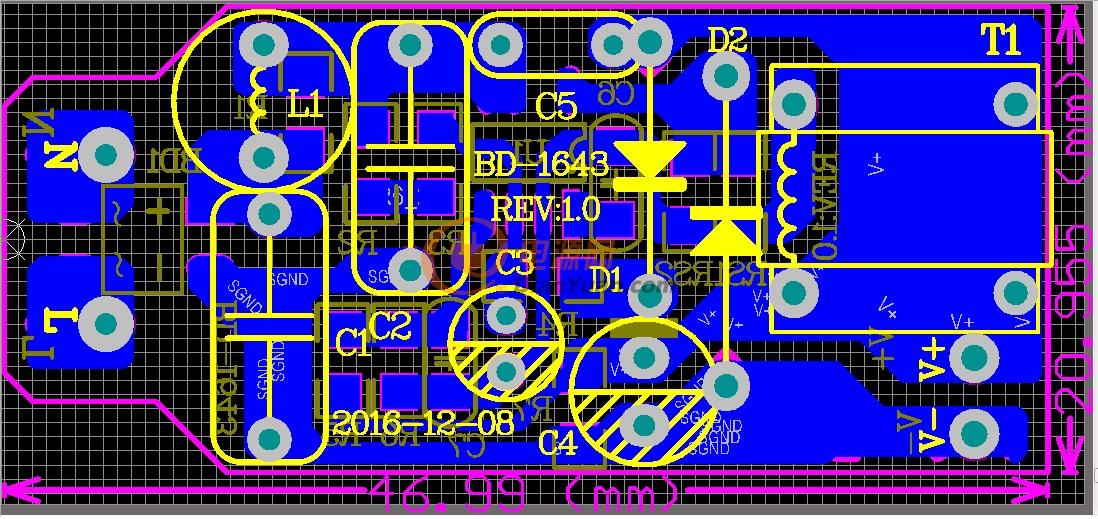

6.電路圖:

1_副本

2

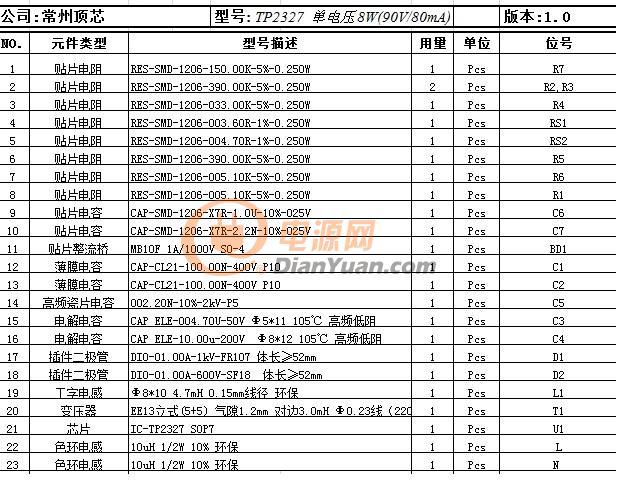

7.物料清單:

3

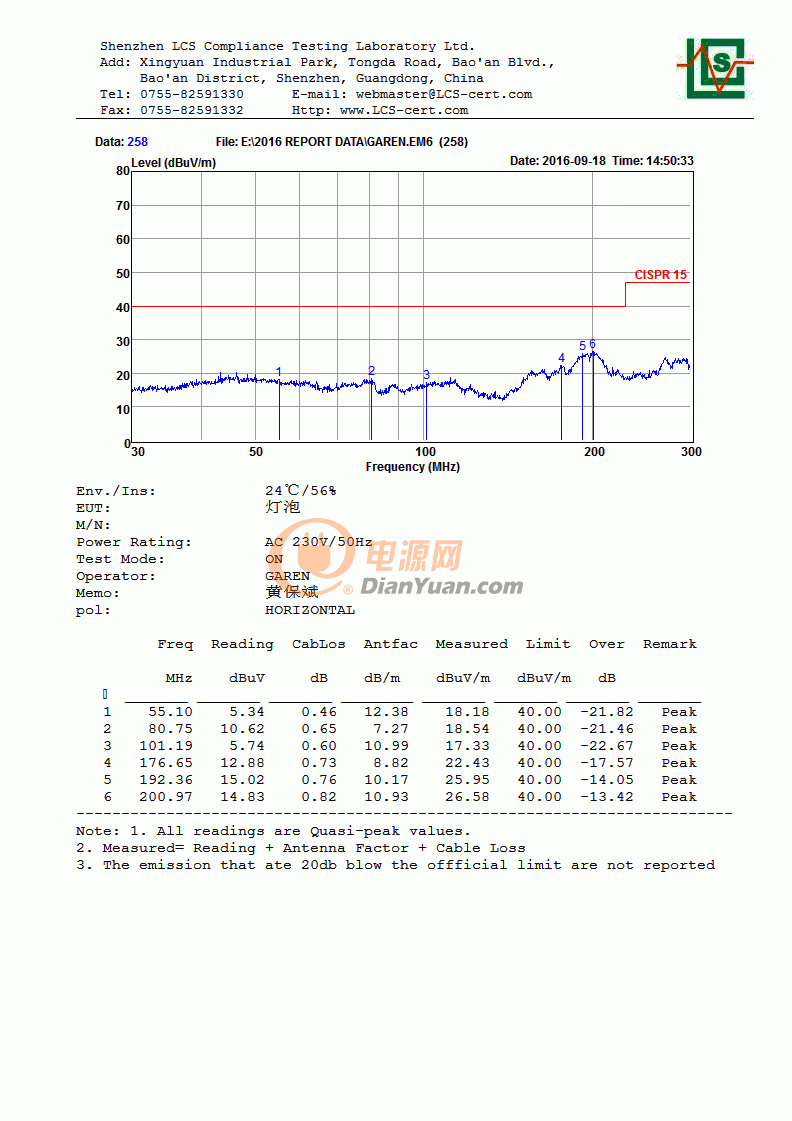

輻射 230V 水平極化

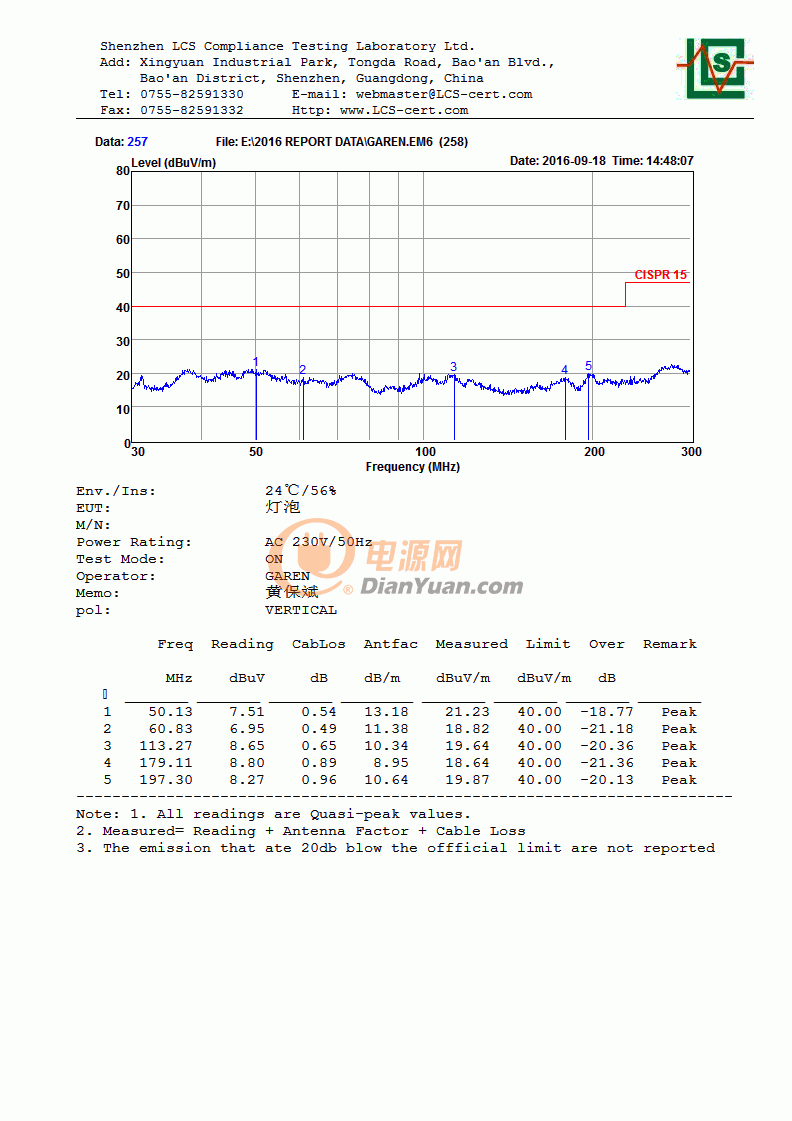

輻射 230V 垂直極化



8.聯系方式:

劉工

qq:656295059

tel:13606121499

技術支持qq:3216435035

電話:0519-80583217

全部回復(4)
正序查看
倒序查看
2017-01-06 10:11
是個不錯的方案,值得學習
0
回復
2017-01-06 23:32
@tangweijia
是個不錯的方案,值得學習[圖片]
您好,幫我發份資料,謝謝! gxm3796@163.com
0
回復
Daisy_mo
LV.2
4
2017-01-09 10:28
@小鞏
您好,幫我發份資料,謝謝!gxm3796@163.com

已發~

請郵箱查收,也可聯系劉工~

0
回復
zhou2013
LV.6
5
2017-06-14 15:57
@Daisy_mo
已發~請郵箱查收,也可聯系劉工~
很不錯的方案,也給我一份2065746683@qq.com
0
回復
