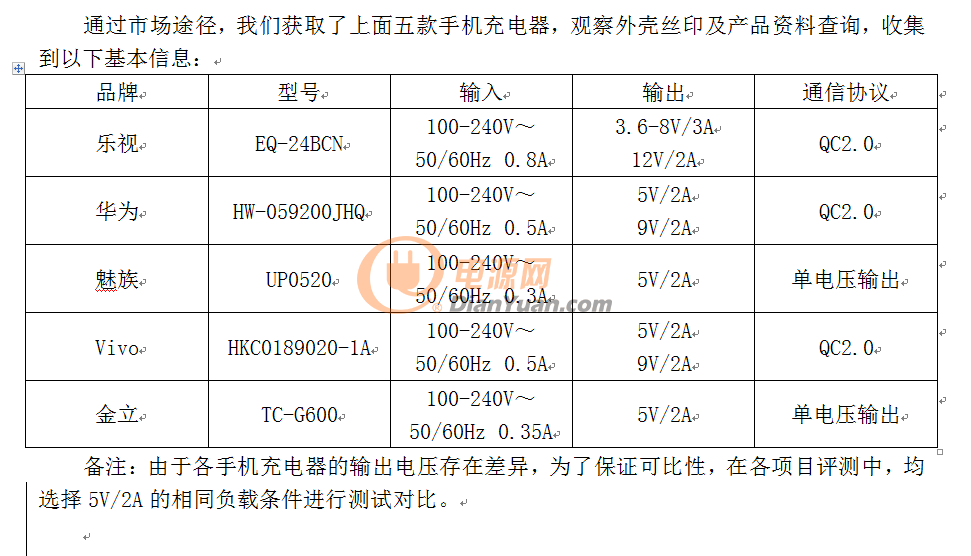

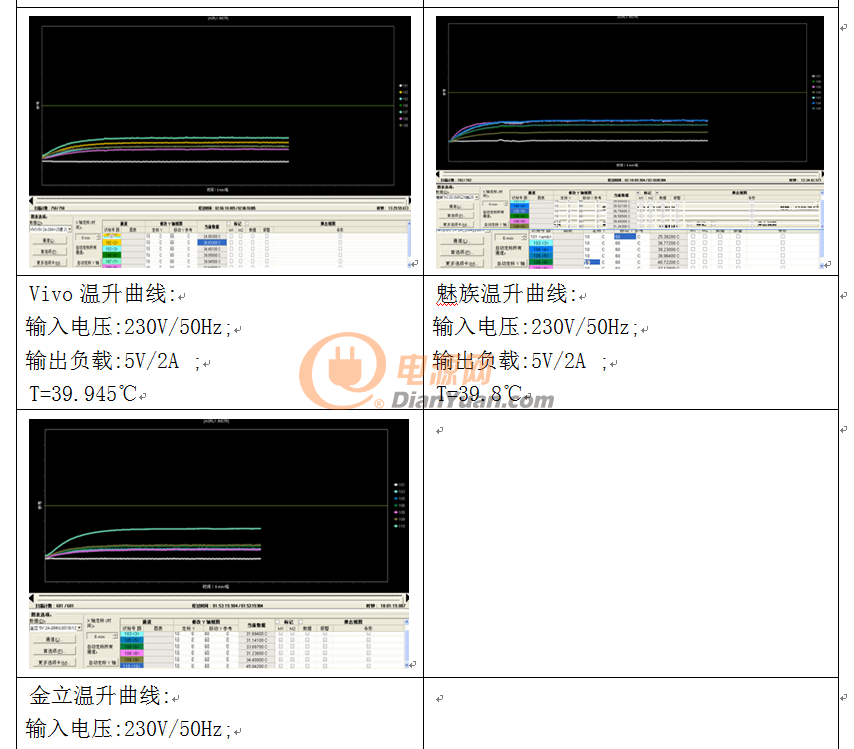

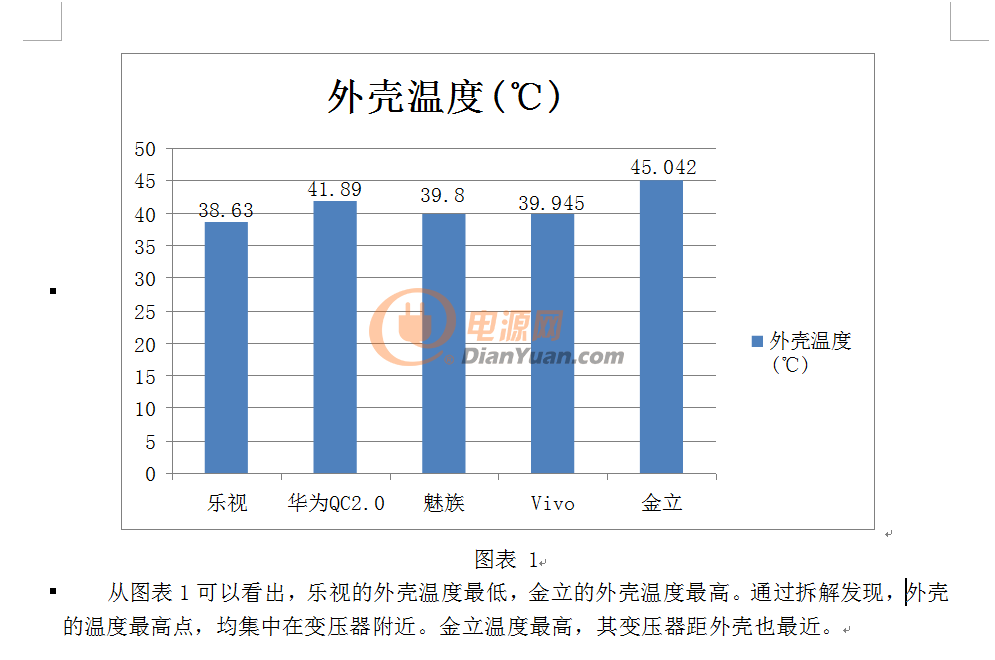

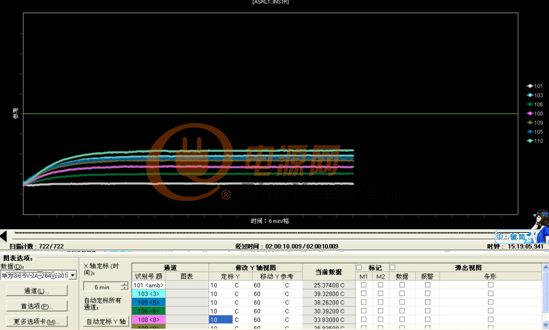

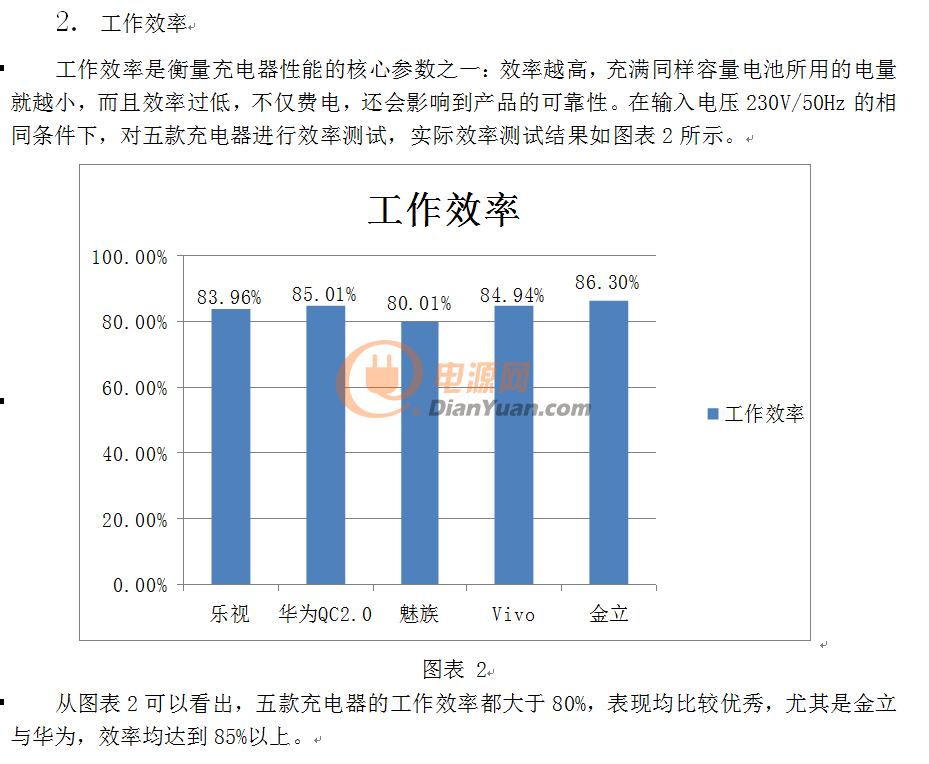

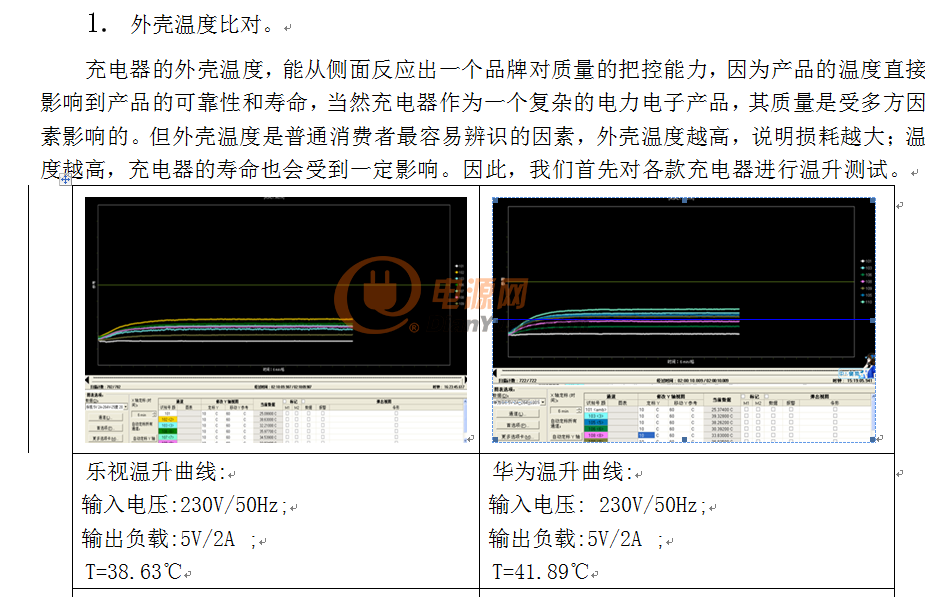

繼續嘍??！

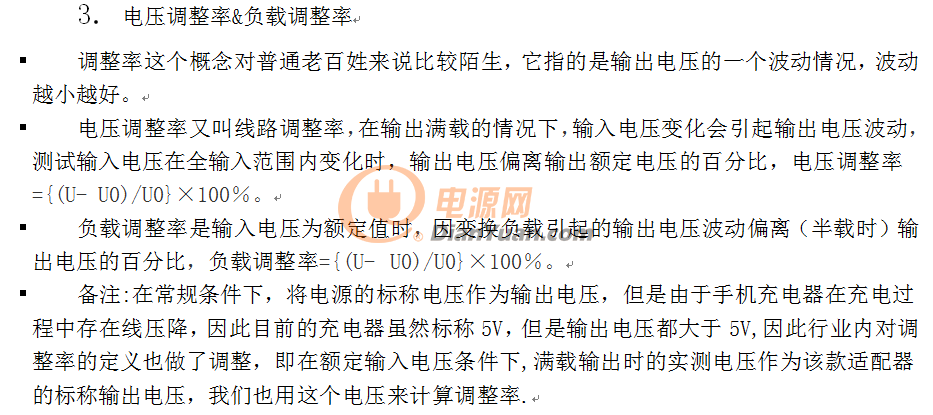

從圖表4可以看出，華為的負載調整率表現極為優秀，遠低于其它四款充電器，不過五款充電器的負載調整率都<5%，均符合常規要求。

4.  開關紋波與噪聲

紋波是衡量的又一關鍵參數。交流經過整流濾波后，得到的直流量中仍然帶有一些交流成份，這種疊加在直流量上的交流分量就稱之為紋波。紋波電壓過大會影響產品的正常工作，所以我們有必要采取一定的濾波措施，將紋波限制到一定的幅度以內。

開關紋波與噪聲測試波形：

此測試波形均是按照行業測試要求：在20MHz帶寬限制下采集，并且為了避免示波器探頭本身和外界電磁場干擾所產生的雜訊,在輸出端并聯10μF電解電容和0.1μF陶瓷電容進行測試。

從圖表5可以看出，魅族的開關紋波與噪聲遠高于其它四款充電器，優劣性表現為：樂視 >金立>Vivo>華為>魅族。

！?。±^續嘍?。?！

5.  動態響應

      動態響應指的是手機充電器在工作情況下，負載變化引起輸出電壓變化的情況。如果存在過大的電壓變化，則有可能損壞手機，所以此項也是較為關鍵的一項。測試時，根據手機的一般充電模式，我們將負載設置為 25%～50%～25%和50%～75%～50%兩種循環跳動模式，即處于動態負載模式，輸入電壓230Vac,用示波器監測輸出電壓的動態響應波形如下：

從測試結果來看，五款充電器在負載出現變化時輸出電壓波動幅度相近，均不超過500mV，都在可接受范圍內。

6.  開機電壓

     開機電壓衡量產品能否在標稱最低輸入電壓正常啟機。目前市面上流行的快速充電器標稱輸入電壓一般為AC100-240V，考慮到電網電能質量，

一般在設計時會留有10%的余量，所以一般充電器需在輸入電壓小于90V時正常啟機。

下圖為開機電壓波形：

      圖表7中我們讀取的是電壓最大值，標稱輸入電壓為有效值，所以需要與90V*√2進行比較，通過計算五款充電器開機電壓均小于90V*√2，符合

開機電壓的標準。

7.  過流保護點

     如果充電器不具備過流保護功能，當其負載超過額定負載或輸出端短路時，就會對充電器造成損壞，使系統不能正常工作，更甚者，可能會危及

使用者的安全，所以這項參數也是充電器極為重要的一項參數。我們常規定義過流保護點為輸出額定負載的1.2～2.5倍。

下圖為過流保護點測試波形：

從圖表8可以看出，五款充電器的過流保護點均符合常規要求。

繼續嘍。。。

8.  上升時間

            產品冷機啟動，測試輸出電壓從10%～90%的時間，常規定義上升時間≤20ms。

從圖表9可以看出，五款充電器的上升時間均≤20ms,符合常規要求。

產品關機時，測試輸出電壓從90%～10%的時間。

圖表10可以看出，五款充電器的下降時間均符合常規要求。

             冷機狀態下啟機,測試充電器的輸入電壓上電到輸出電壓上升到90%額定電壓的時間差，常規定義為≤3000ms。如果充電器的開機延遲過長，使用者可能會產生錯覺，以為充電器損壞。

下圖為五款充電器的開機延遲波形：

從圖表11可以看出，五款產品的開機延遲時間均在幾百毫秒，遠小于我們的常規要求。

繼續嘍?。?！

11.  關機保持時間

產品工作穩定狀態下關機,測試產品的輸入電壓斷電到輸出電壓降至90%額定電壓的時間差。在電網異常造成瞬時電壓波動時，如果關機維持時間過短，也有一定不利因素，所以我們常規定義，關機維護時間≥20ms。

從圖表12可以看出，五款充電器的關機維持時間均在幾百毫秒，符合我們的常規要求。

12.  過沖電壓

在產品開啟瞬間，輸出電壓會出現一個電壓尖峰，稱之為過沖電壓。如果過沖電壓過大，可能會影響后端產品的正常工作，甚至損壞手機。

從測試波形和數據來看，五款充電器都沒有出現過于明顯的過沖電壓，均表現良好。

13.  傳導

傳導屬于EMI的一項重要測試項目。由于EMI包含種類比較多，在這里只對傳導干擾進行評測。產品工作過程中因?yàn)橛懈哳l開關元件，這些元件在電路中工作時因高頻影響而對電網造成電磁干擾。我們通過電磁干擾專用測試設備并依據EN55022標準，對產品的L、N線分別進行測試。

從測試曲線來看，五款充電器的傳導測試結果并無顯著差異，均符合EN55022歐盟標準。

總結：

通過分別對五款快速充電器的外殼溫度、工作效率、調整率、開關紋波與噪聲、動態響應、開機電壓、過流保護點、上升時間、下降時間、開關延遲、關機維持、過沖電壓和傳導進行測試，從綜合測試結果來看，所測的五款充電器在各自獨立的測試項目中，各有優劣，但整體來說均能滿足相關標準要求，可見我國的設計和制造水平已經達到一定的實力，消費者在實際使用過程中，可以根據自己所關注的側重面進行選擇。

hao

占座，看解剖圖

這個我贊成，目測里面有3款以上的機型用的是

西安芯派的MOS

樓主求答案。

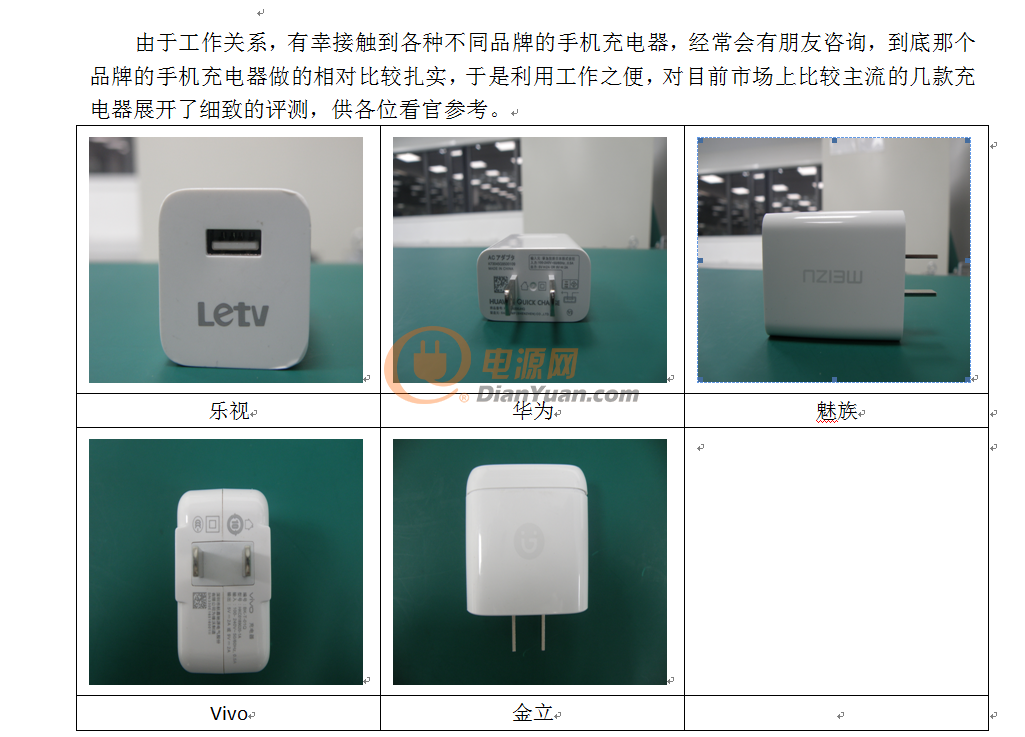

Vivo

金立

魅族

樂視

華為

      上圖為此五款快速充電器的實際尺寸圖，由于拍照角度問題，刻度和邊緣看起來沒有對齊，實際上都是對齊的，大家根據此圖，基本上就確定了此五款充電器的實際大??；由于樣品已經拆解并測過溫升，所以外觀沒有剛開始的好看了。。。

      至于價格嘛，這五款快速充電器都是目前市場上對應最新手機的標配，大家可以在網上、某寶、某貓、某東等上搜到，你們懂的。。。

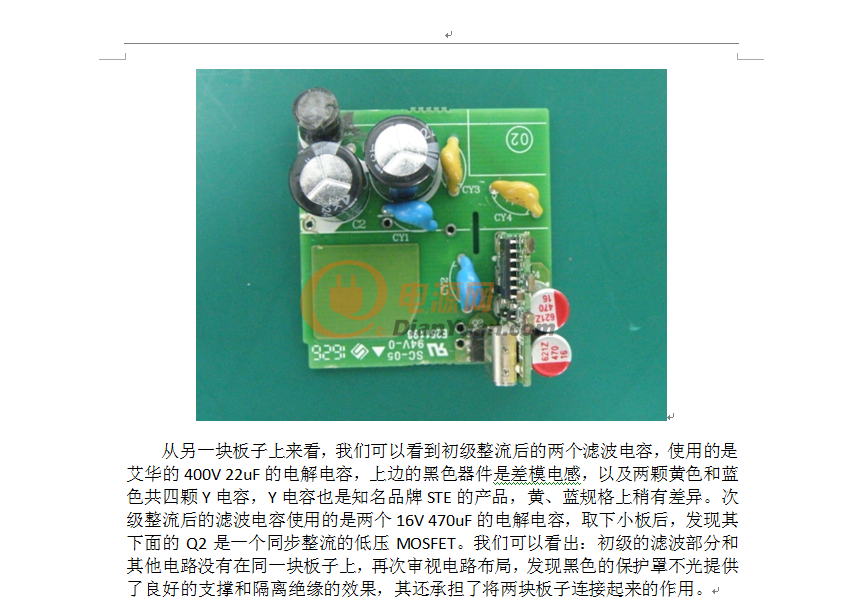

上電路板圖嘍。。。

華為

Vivo

樂視

金立

魅族

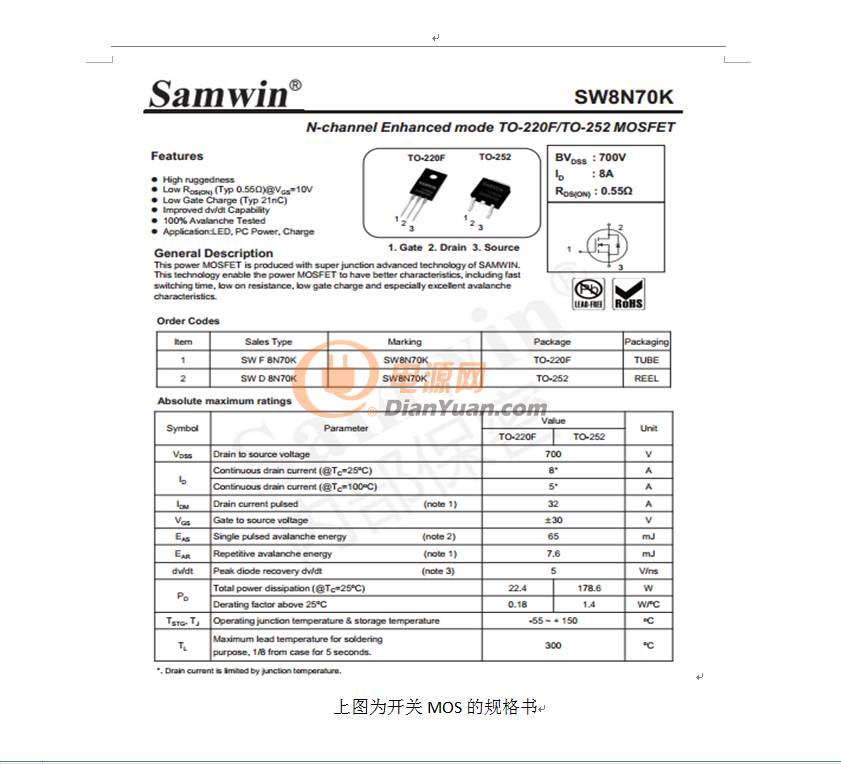

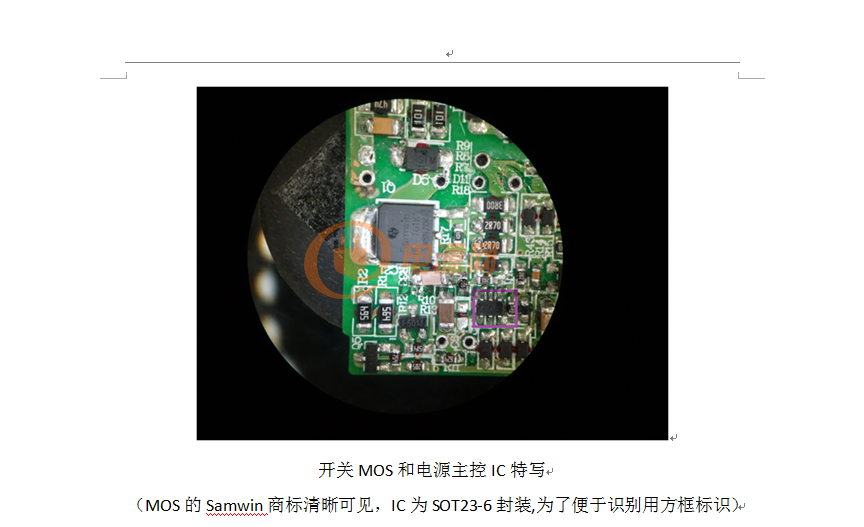

      如15樓所說，這幾款手機快充的初級開關MOS全都是選用西安芯派的MOS,據說他們的MOSFET在國內是領先品牌，產品的靜態參數和動態參數已經可以與國外的著名品牌相媲美了，看來我們國家的半導體行業近些年發展迅猛啊。。。

      我大概整理了這幾款手機快充所使用的方案，供大家參考學習啊。。。

多謝樓主盛贊，

因?yàn)檫@幾個都是我們的客戶，所以估計這幾款有用我們的MOS，果然如此。

西安芯派作為中國功率器件的領導品牌，致力于為廣大客戶提供高可靠性，高性價比的優秀功率器件。

感謝各位工程同仁的支持。

西安芯派全力貢獻中國功率器件事業。

用那家MOS你都能看出來

能不能對小白等級做個選購指導？比如安全性，實用性，購買性價比排名啥的？
