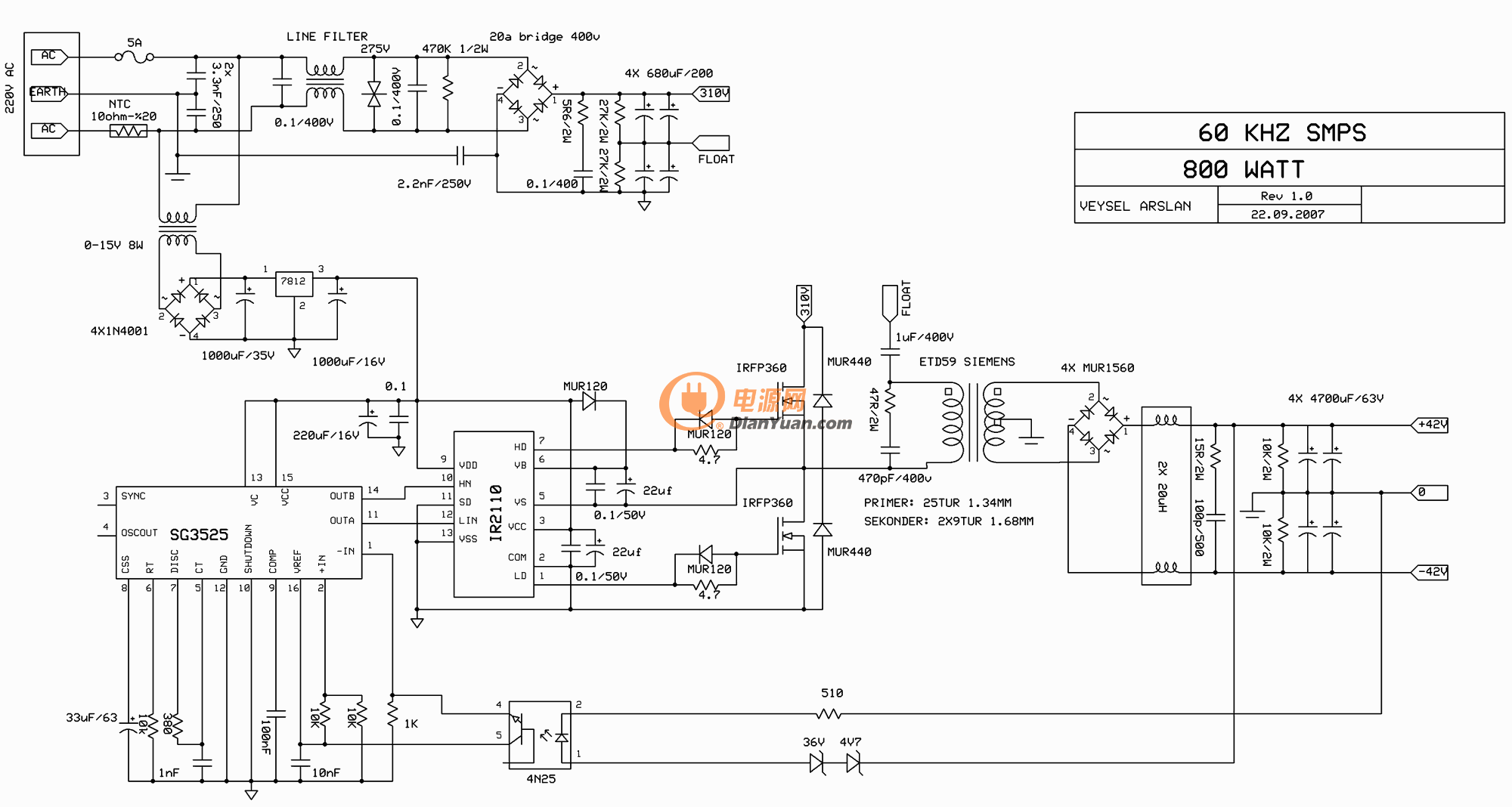

小弟我學計算機的,之前在電子代工廠做過電源產線的PE,現在剛剛轉來做電源研發。前段時間完成了一個反擊電源的設計,最近正在學半橋。因為電子學基礎比較差,有很多地方不明白,還請論壇里諸位大俠多多指點,小弟在此先行謝過了。按論壇的電路圖
(附圖1 )

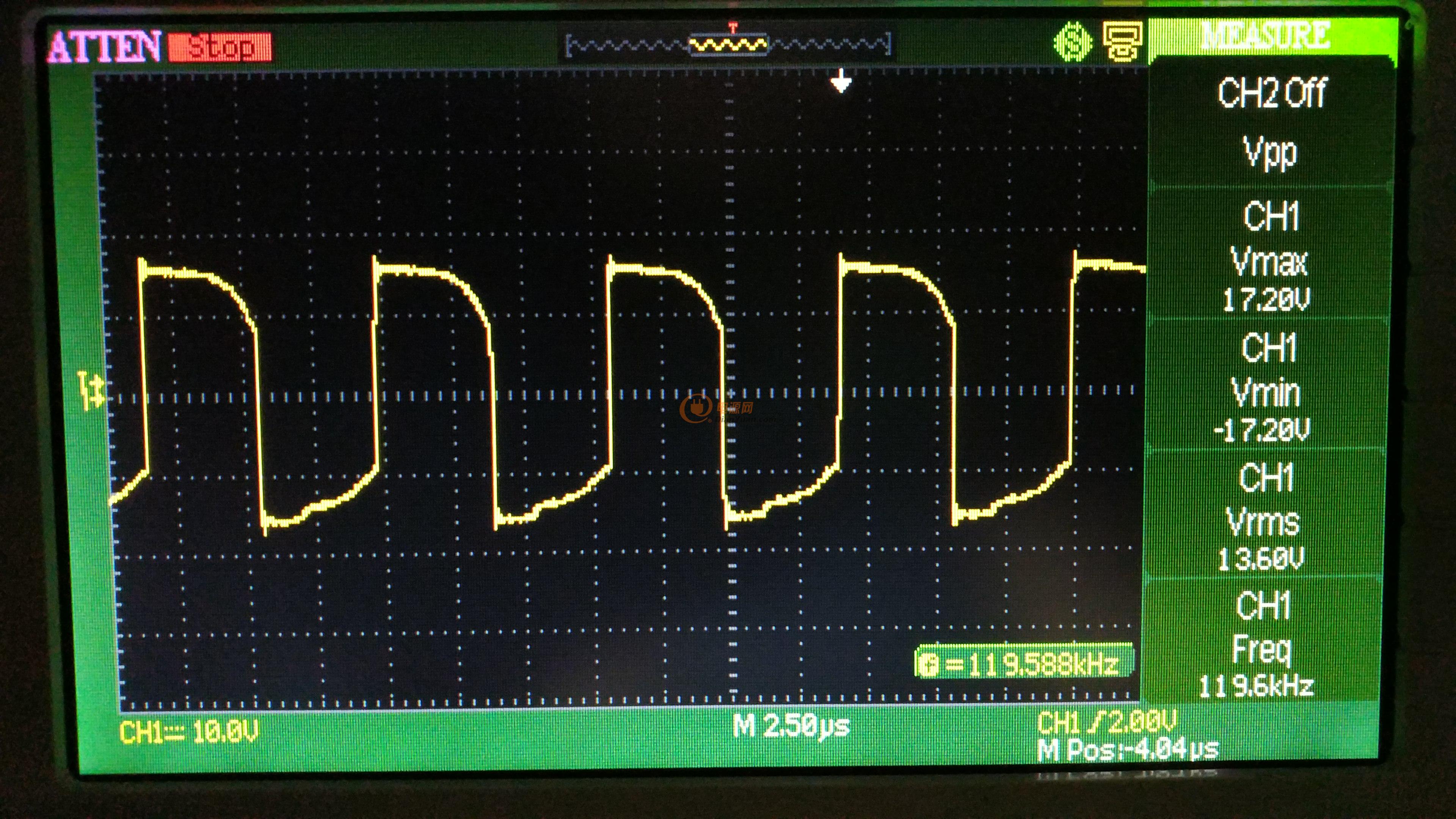

做了一個音響電源。設計規格如下,滿載輸出功率800w, 輸出電壓正負57V, 輸出電流7A使用的元器件基本和原理圖一致,唯一的區別是:-sg3525改為Ka3525-半橋變換器場效應管用的二手的IRF460-半橋變換器的主電容改為兩只560uf-2110輸出到場效應管門極電阻改為10歐,二極管改為1N4148,-變壓器用的EE42,變壓器原邊22圈,副邊7+7圈-輸出直流濾波電容改為兩只4700uf-輸出電感按共模扼流圈的方式,用1.1mm的漆包線在38-24-15磁環繞38+38圈。-反饋回路的光偶改為用el817。目前遇到的問題是:空載的情況下輸出電壓為113V,而一帶上負載,哪怕只有幾十毫安的電流,輸出電壓就開始急劇下降,負債500ma時候,輸出電壓已經從正負50多V降到了正負10V。一開始,小弟以為是負反饋回路出了問題。于是把光電耦合器el817到Ka3525的1腳的連接斷開,結果故障的現象仍舊沒有改變。用示波器觀察主變壓器原邊的波形如圖,沒有帶負載的時候(附圖2

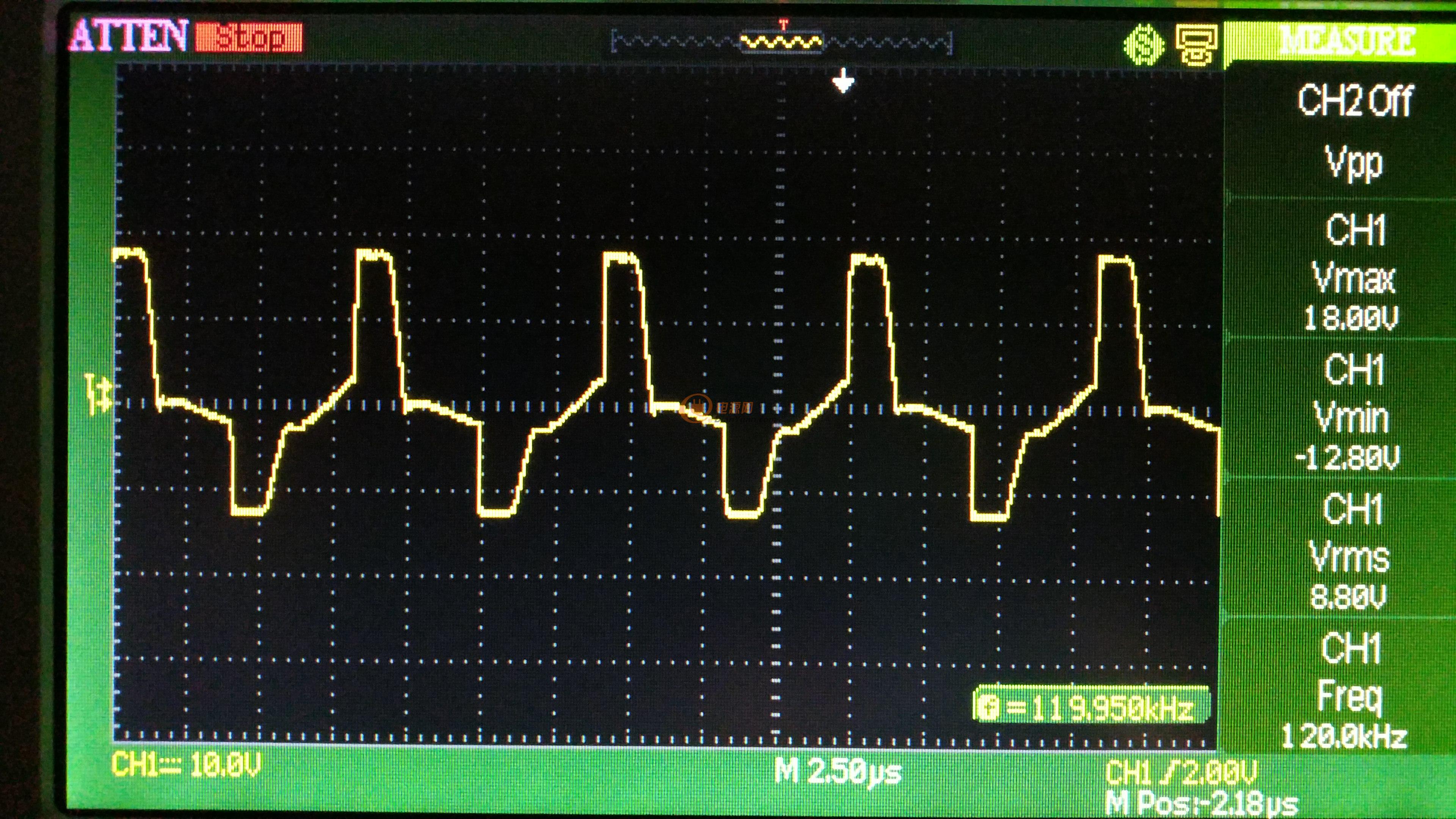

)還勉強可以看得過去。帶上負載以后,波形完全就變了(附圖3
),但測3525的11和14腳的波形都是正常的。請各位大俠看一看是不是這個原理圖設計本身就有問題呢?什么樣的故障會導致半橋輸出帶載能力弱?我該怎么做呢?
