1.方案名稱：BP3238

2.方案品牌：上海晶豐明源

3.方案規格：SOP8  外置mos

4.方案簡介：

BP3238 是一款高效率、高PF 值，支持可控硅調光的LED 驅動芯片。芯片工作在電感電流臨界連續模式，適用于Buck，Buck-Boost， Fly-back 結構的LED 驅動電源。BP3238 采用專利的驅動和電流檢測方式，芯片的工作電流極低，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。BP3238 內部提供額外的下拉電流，在外接調光器，調光器導通角較小時，防止驅動重啟造成閃燈。BP3238 具有多重保護功能，包括LED 開路保護（過壓保護），LED 短路保護，欠壓保護，芯片溫度過熱調節等。

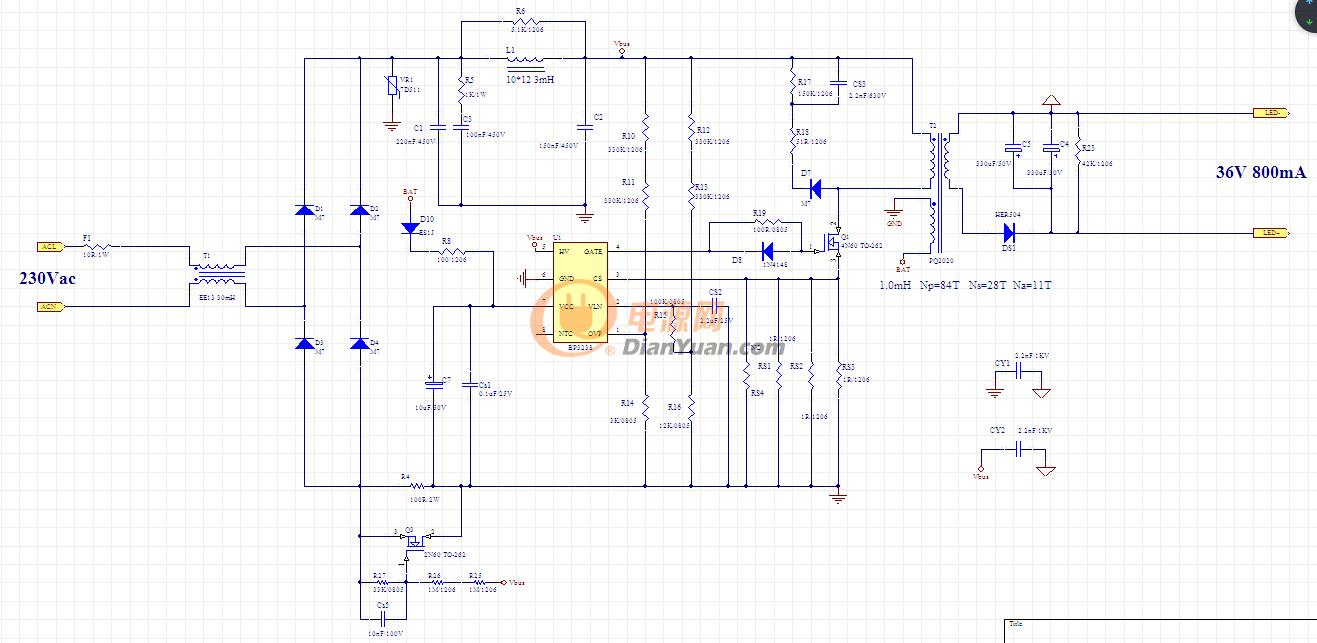

5.方案原理圖和BOM清單：

6.方案適用范圍：

LED 球泡燈? LED 蠟燭燈? 其它LED 照明

7.方案特點：

支持可控硅調光? 臨界連續電流控制模式? 內置JFET 供電? 芯片超低工作電流? ±5% LED 輸出電流精度? 線電壓前饋補償? LED 開路保護? LED 短路保護? 芯片供電欠壓保護? 外置NTC 設置環境溫度過熱調節? 芯片結溫過熱保護

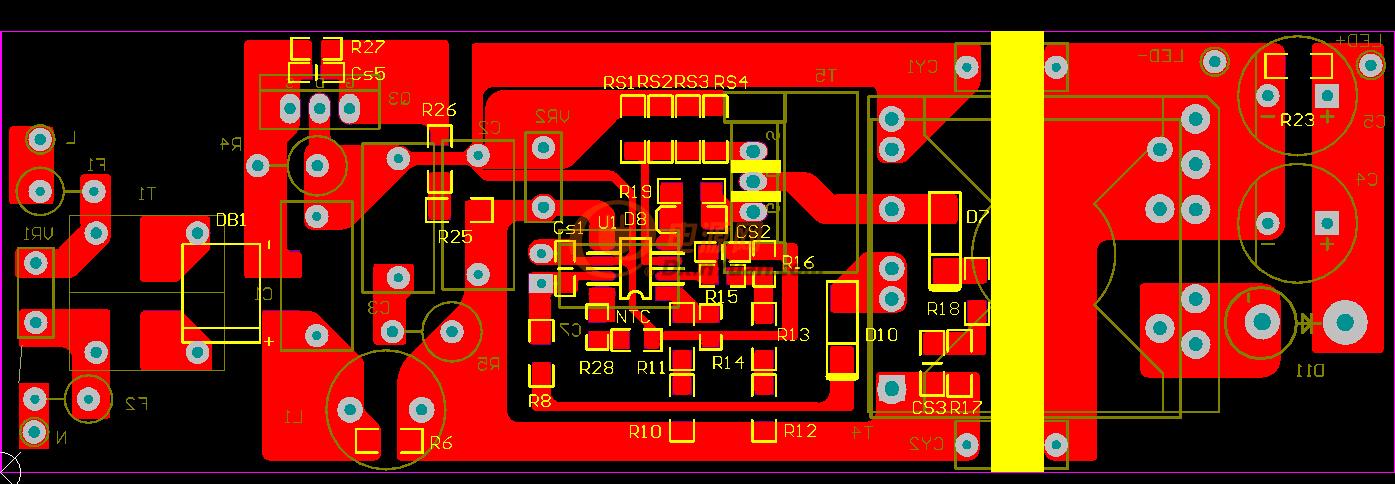

8.方案PCB圖：

9.方案詳情索取方式：
