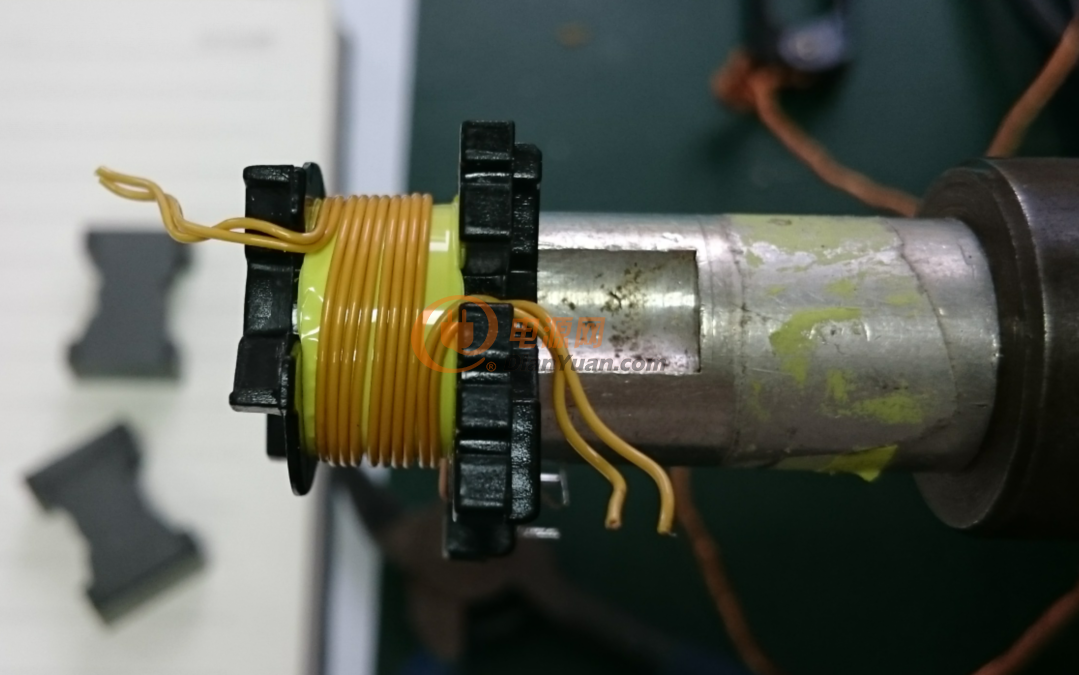

上圖是順繞，下圖是反繞（骨架反向，繞線反向不變）
為什么反向后得到的結果和順繞是一樣，反激電源變壓器的反繞到底是怎么繞的，什么情況下需要反繞？
麻煩高手為我解答下?。?！
變壓器反繞是怎么個繞法？
全部回復(8)
正序查看
倒序查看
1.這個和你的相位有關系。
2.假如1圖銅線是輔助繞組，左邊接VCC，右邊接GND；皮線是輸出繞組，左邊接GND，右邊接SCK，那么皮線就是反繞。
3.VCC與SCK接點是同名端！
4.一般情況下最好都采用順繞，這樣可以節省工時。
5.有時會因?yàn)镻CB的走線排布決定了變壓器的腳位位置，然后出現變壓器繞組出線交叉，那就會考慮反繞。
6.再來就是當EMI出現問題的時候，變壓器也有可能采取反繞的方式，反繞會讓變壓器內部耦合電容發生變化，對EMI有影響，具體是好是壞，需要自己實際測試驗證。
0
回復
@ershao
1.這個和你的相位有關系。2.假如1圖銅線是輔助繞組，左邊接VCC，右邊接GND；皮線是輸出繞組，左邊接GND，右邊接SCK，那么皮線就是反繞。3.VCC與SCK接點是同名端！4.一般情況下最好都采用順繞，這樣可以節省工時。5.有時會因?yàn)镻CB的走線排布決定了變壓器的腳位位置，然后出現變壓器繞組出線交叉，那就會考慮反繞。6.再來就是當EMI出現問題的時候，變壓器也有可能采取反繞的方式，反繞會讓變壓器內部耦合電容發生變化，對EMI有影響，具體是好是壞，需要自己實際測試驗證。
謝謝解答??！請問能不能這樣理解：次級繞制方向不變，把起繞和收線腳位調換是不是就是反繞？（正常情況是起繞接肖特基正端，現在收線腳位接肖特基正端）
