怎么沒人回答呢  ?〉?

1.一般大電流5000A/15V的開關電源,基本上采用多個單元并聯的辦法來達到這么大的電流值(設計上要做好每個單元的均流問題),當然采用全橋大電流IGBT也可以設計成單機輸出,不過一般這樣做的可靠性會下降.

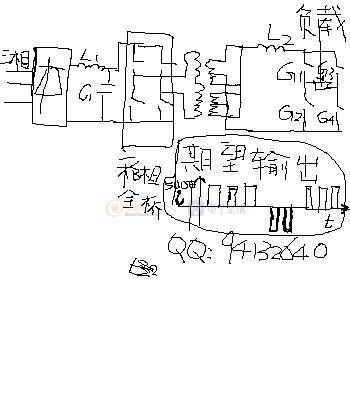

2.設計成這么大電流的難點我個人認為在變壓后直流電流的斬波換向的設計上,看你的后面換向也是采用全橋兩對橋壁的輪換觸發和關斷來達到流過負載電流換向的目的,理論上可以實現,但高頻后面是近20KHZ的5000A大電流,目前沒有這么大電流的IGBT,若采用小電流的IGBT多個并聯來觸發,設計和工藝上有難度,這樣的可靠性大大下降.
3.我如果要設計生產,也會采用你后面的橋壁輪流觸發來達到換向的目的,關鍵是用什么開關管來設計換向.
4.一般情況下整流后輸出的是低壓電,只要開關管的反向耐壓大于這個低壓值就可.要使多個并聯的開關管觸發的時候均流,這可能要涉及到觸發板的設計上了.只要開關管可以并聯觸發,輸入輸出阻抗一致,觸發一致,電流余量和發熱設計到位,一般可以這樣多并觸發.

請問,這種高頻電流后面可以用可控硅管來整流和換向嗎?如果有,是什么型號,大家給我建議一下.如果沒有高手可以發表一下你的設計思路嗎?畢竟大家的力量思源廣.

實現 脈沖電鍍 時的 雙向脈沖輸出 的后級的主電路結構 ,除了這樣的全橋形式外,您認為還有其他的結構嗎 ?
   我認為(不一定對啊,純個人想法) 實現這樣的大電流 需要多路(全橋結構)并聯,實現 并聯的管子 動態均流、靜態均流 、搞好散熱 是 最為重要的.
   還有后級的管子 用電壓型的全控型的器件,驅動電路簡單,容易實現均流.
謝謝您的回復.

1、輸出5000A/15V,沒有任何問題,可以采用大功率變壓器轉換,由高電壓小電流轉換為低電壓大電流,這樣可以克服開關管、移項等的問題;
2、互補輸出沒有任何問題,可以采用CPLD/FPGA控制,20K頻率、任意波形輸出比較容易;
3、具體到電鍍電源波形如何,沒有做過電鍍,不懂工藝;
4、我做阻焊控制,僅僅類似;
有問題,可以交流,QQ:494722760,TEL:13008888404

我想說的是  最后輸出的5000A的電流不是20KHz的方波 ,它的頻率最高只有3KHz左右.好像是因?yàn)?電鍍這個應用的特點決定的.
謝謝您的真誠的回復.
