為什么有的PCB中元件焊盤和過孔的孔徑不顯示出來

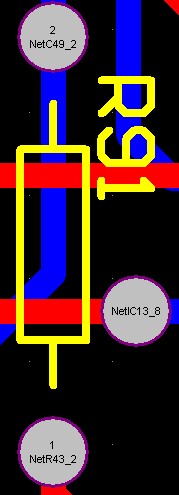

我用的是PROTEL DXP 有的PCB中全部的焊盤和過孔的孔徑都不會顯示出來,如圖,請教高手這是為什么?如圖

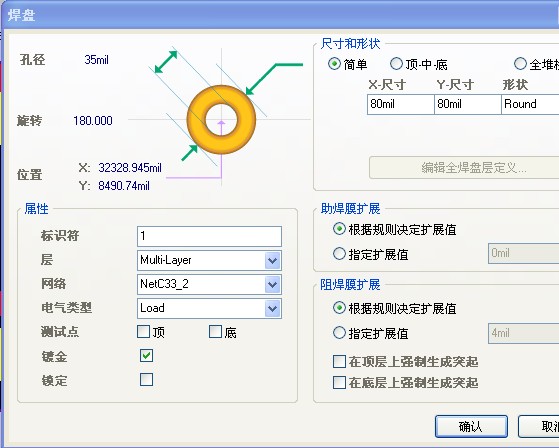

點擊焊盤的屬性如圖,說是焊盤是正確的,就是不能顯示出來
請問這樣的PCB文件能拿到線路板廠加工嗎?
全部回復(2)
正序查看
倒序查看
2007-07-23 11:53
按L,勾選PAD HOLES(英文版),孔徑就可顯示
0
回復
meilin460
LV.3
3
2007-07-29 15:05
@kitty_shieh
按L,勾選PADHOLES(英文版),孔徑就可顯示
謝謝師傅的指點!現(xiàn)在顯示了!
再次感謝!
