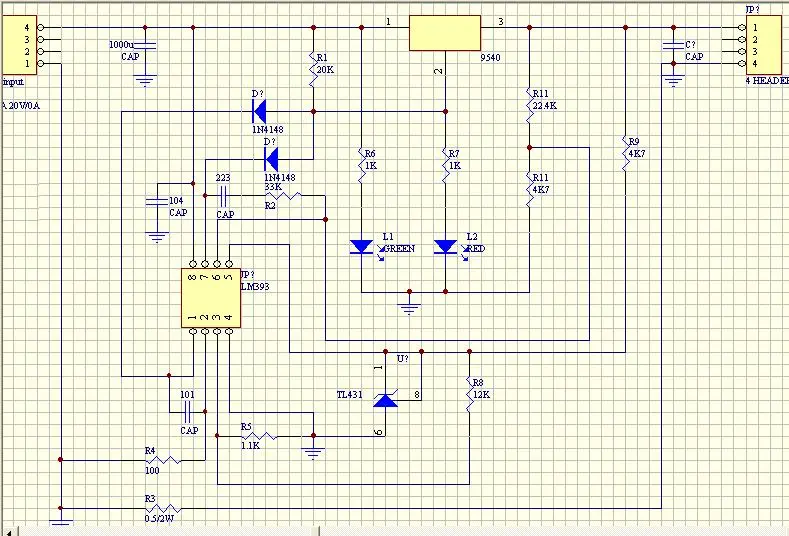

想用中個電路控制一個DC輸出的適配器.充12V鉛酸電池.
適配器的特性是:14.5V1A 空載21V
電池的特性是:12V7AH
我想用這個電路控制在充滿時電壓上升電流下降到300左右用9540關電.
可是怎么作也沒有辦法改好.
大家?guī)兔Τ龀龇?
1105667102.ddb
鉛酸電池充電控制
全部回復(19)
正序查看
倒序查看

0
回復
@amwec
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1105923535.jpg');}"onmousewheel="returnimgzoom(this);">
9540是什么管子
0
回復
@amwec
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1105923535.jpg');}"onmousewheel="returnimgzoom(this);">
圖紙是否有問題,從圖上看R3已經被短路了.
R4是否應該在R3右邊取樣?
R4是否應該在R3右邊取樣?
