加氣隙
一般情況加一定的氣隙可以防止飽和

調整匝比及Diode的選用
如果你對暫態性能要求不高,或工作頻率不超過100KHz的話,你可以這樣做:
1.使用較大的匝比
2.使用有較高恢復速度的Diode,比如Hyperfast

對不起,恐怕我沒把問題講清楚
對不起,恐怕我沒把問題講清楚,我附一篇文章,大家看后再一起討論,如何?
1055160482.pdf

哦,你的問題是磁復位
我看了,本質的問題是磁復位.簡單的處理方法是在變壓器上另加一復位繞組.還有就是限制占空比,增加磁復位時間.該文中提及的方法當然好,但Vcc怎么給?外加電壓的話,會導致電路復雜.

有無相關文章
看過章后,還是不太明白,有無相關文章可以介紹給我,謝謝!

解答
加氣隙與磁復位并沒有必要的聯系!

電流變壓器并不需要額外的磁復位電路
1 同意shuyun的看法,其實對于所有的能量即時傳遞型的變壓器,加氣隙對磁飽和沒有多少幫助,只是由于B-H曲線的斜率變小,使剩磁變小,引致可用的delta B稍微變大(less than 50mT),對真正的飽和根本于事無補.大家不要做發現有飽和現象就去加氣隙這種菜鳥做的事. 不過好多書都抄來抄去,一個錯,大家錯.哎,正所謂盡信書則不如無書.能量即時傳遞型的變壓器包括所有buck 家族的變壓器--正激,半橋,全橋, 電流互感器.加氣隙有用的是能量存儲式的變壓器.如普通電感,反擊變換器.
2.電流變壓器并不需要額外的磁復位電路.以正激變換器為例,在開關管關斷的時候,電流變壓器的兩個繞組的電流同時為0.但是由于勵磁電感電流不能突變,將產生一個感應高壓加在輸出段的二極管上,由二極管的結電容限制其幅值.在一個很短的時間內使變壓器復位.大家可以用示波器觀察變壓器輸出端的電壓波形,對比一下正負的VT乘積,會發現他們是相等的.

電流變壓器并不需要額外的磁復位電路
1 同意shuyun的看法,其實對于所有的能量即時傳遞型的變壓器,加氣隙對磁飽和沒有多少幫助,只是由于B-H曲線的斜率變小,使剩磁變小,引致可用的delta B稍微變大(less than 50mT),對真正的飽和根本于事無補.大家不要做發現有飽和現象就去加氣隙這種菜鳥做的事. 不過好多書都抄來抄去,一個錯,大家錯.哎,正所謂盡信書則不如無書.能量即時傳遞型的變壓器包括所有buck 家族的變壓器--正激,半橋,全橋, 電流互感器.加氣隙有用的是能量存儲式的變壓器.如普通電感,反擊變換器.
2.電流變壓器并不需要額外的磁復位電路.以正激變換器為例,在開關管關斷的時候,電流變壓器的兩個繞組的電流同時為0.但是由于勵磁電感電流不能突變,將產生一個感應高壓加在輸出段的二極管上,由二極管的結電容限制其幅值.在一個很短的時間內使變壓器復位.大家可以用示波器觀察變壓器輸出端的電壓波形,對比一下正負的VT乘積,會發現他們是相等的.

能否進一步講點
你講的很對,但很多正激變換器的變壓器都加一復位繞組,或加一吸收電路,能否進一步講點其必要性?

faint!!!!!!!!!!!!!!!
我說的是正激變換器中使用的電流變壓器不用加復位繞組.正激的變壓器要不要加復位繞組,去看書去.這個問題所有的書都說的很正確.

有必要更正一下
昨天搞成普通的磁復位了!,原文題目是:EXTEND CURRENT TRANSFORMER RANGE,從而使占空比達到90%以上.他采用的是反向磁化,使得在開關管工作時,變壓器的工作范圍為-deltaB---+deltaB.通過這種手段來避免單純正激時(不采用任何復位措施,注意這里的復位是復位到-deltaB)的0---+2deltaB.顯然如果是0---+2deltaB則磁芯極可能飽和.

過程
在一般的開關電源中,尤其在PWM激勵下,當CT電路接成Forward形式時,不管占空比有無變化.CT的磁場均會有一個逐步累加的過程,呈現周期性的飽和情況.其特點是每一個激勵所產生的最高磁密逐步增加,直至飽和,然后導致磁芯完成復位.

LEO兄好久沒來論壇了,能不能就此問題給個圖?
逐步累加是不是和局部磁滯回線有關?

從理論上你說的沒錯
但實際磁芯的Br和Bm相差不大,如果正好同向,就麻煩了,所以大多數電流取樣不用環,用ee磁芯.利用它的一點點氣息

why
為什么會有累加?

應該是的
最近有點事,來得少了.

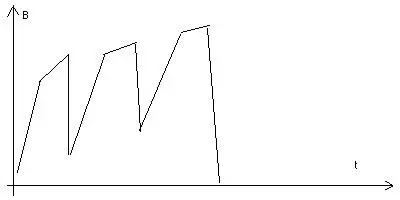

我有做過相關實驗,測得CT內部的磁變化,它不是每次回復位至零,太概如下圖所示:(不做實驗圖形,只是示意圖.數據在杭州,有機會拷過來)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1061546858.jpg');}" onmousewheel="return imgzoom(this);">

謝謝,明白了
沿不同的局部磁滯回線,螺旋上升.

電流互感器可以用環的
電流互感器可以用環,也可以用EE磁芯.我都用過都可以用的.使用:在單端正激的時候是用了EE磁芯,在半橋電路中電流采樣是用了磁環.

半橋雙向磁化
1

why
why

100k以上也可以用
大都用在300~500k,不過用pc40,orpc44材料

局部磁滯回線
彭兄,正如LEO兄所畫的圖.每磁化一次,Br增大.不能回到起始點.并逐漸往上爬,導致飽和.采用EE磁芯我覺得主要是由于有骨架,饒線方便.而環行磁芯便宜,饒線相對麻煩.

Br累加?
1.假如你們說的成立,那么所有正激都有階梯飽和之虞,
2.EE型磁芯總有氣息,所以,Br長不大,EE型更合理
3.環形我已用了無數,麻煩以后大概會永遠跟著我了,假如你們說的成立

電流互感器當然可以用磁環.
在正激里面也沒有問題,除非D接近1.
實際上B值只用一點點,并且在MOS關斷時有磁心復位的過程.一般在CT輸出兩端接一個阻值稍微大一點的電阻,如1K來去磁,或整流管用電壓稍微高一點的穩壓管,來提供復位電壓,一般用二極管也沒有問題,設計合理它的結電容和CT的雜散電容足夠了.如此簡單的問題也有人討論.

實際使用中有1K電阻和沒有,會產生很大的不同
大概有3%的磁環在沒有1K時會發生LEO說的Br累加,但有1K就不會產生,為什么?

我沒有用過不加電阻的.
有1K電阻時是肯定有復位電壓的,沒有電阻按說應該也沒問題,但是電流取樣電阻不能太大,太大了勵磁電流也大,容易趨向飽和.在小電流時可用不加電阻的方法,大電流時一定要加電阻,具體一點應該是取樣電阻上的電壓高時一定要在CT兩端加電阻,阻值可取高點.

關鍵是有無電阻在理論上有什么區別
否則,心里不踏實,我沒想通,但我也用過很多換來取樣
