華潤矽威大家都不用的嗎?華潤矽威品質值得信賴
像LED車燈客戶一樣,電流和功率都比較大,用內置MOS恒流IC方案已經不再具有性價比和穩定的效果,
現在大家都在親睞DC-DC外置MOS方案,下面看一看PT4121的簡單介紹和應用,穩定性高,
恒流效果非常好,簡單易過認證。
產品介紹:
PT4121 是一款工作在連續電感電流導通模式的降壓型恒流控制器,用于驅動一顆或多顆串聯 LED,輸出電流精度高達 3%。PT4121 輸入電壓范圍從 6V 到 50V,輸出電流可調。
其采用高端電流采樣電阻設置LED 平均電流,并通過 DIM 引腳進行模擬調光和 PWM 調光。
產品特點:
- 寬輸入電壓范圍:6V 到 50V
- 效率高達 97%
- 3%的輸出電流精度
- 復用 DIM 引腳進行 LED 開關、模擬調光與 PWM 調光
- R CS 開路保護
- LED 開短路保護
- 熱關斷保護
- SOT23-6 封裝
應用領域:
- 低壓 LED 射燈代替鹵素?zé)?
- 車載 LED 燈
- LED 備用燈
- LED 信號燈

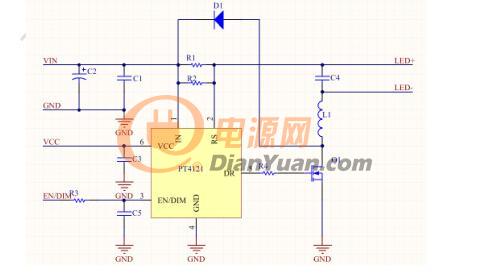

典型應用電路:
