前幾天我初次改裝了臺CO2 350焊機,由老松下(4快控制板的那種)改為一個板的仿松下機(主電路沒變,換了兩個模塊),現在有幾個問題請教:
1.送絲電壓不穩定,在3.7/4.2/5.4.之間變化,送絲機有明顯的異響,(雙27V是從原機主變里接的,以前就有,送絲時雙27V無波動)
2.空載電壓只有49V,三相電沒缺相.負載電阻是40W/100歐(我不太清楚主變和可控硅在電路中的工作原理,所以有可能把觸發接錯了,請問主變的6組線圈和可控硅要怎樣導通才能協調工作?)
3.送絲機電流調節電位器,動一點電流就最大了,最小電流100A,電位器是用的4.7K外并一個4.7K的電阻.
請知道的朋友告知一下,非常感謝!!!
電話:15052802324 江蘇
QQ:270908278
KR CO2焊機求助~非常急!!!!!!
全部回復(16)
正序查看
倒序查看

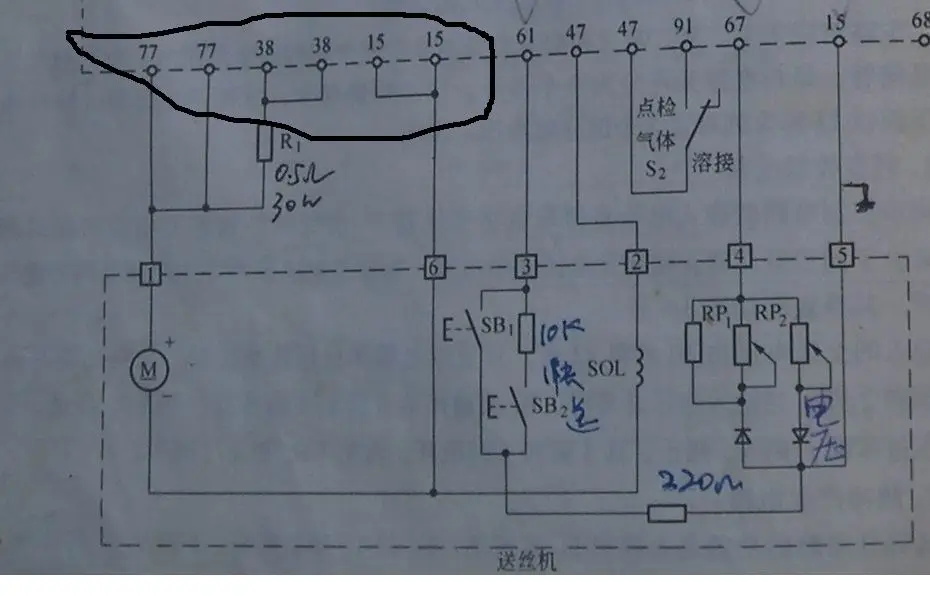

按這個圖接一下遙控合
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1799711215002621.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1799711215002621.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@jiaerxing
按這個圖接一下遙控合[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1799711215002621.jpg');}"onmousewheel="returnimgzoom(this);">
送絲機線接好了的 ,我買的是一個國產廠家的現成線束,我再檢查一便,謝謝指點
0
回復
@sm861001
沒人幫忙了嗎?給點提示也好啊~!

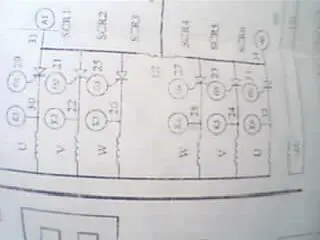

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1799711215398710.jpg');}" onmousewheel="return imgzoom(this);">可控硅接線圖 0
回復
@jiaerxing
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1799711215398710.jpg');}"onmousewheel="returnimgzoom(this);">可控硅接線圖
不太清晰,SCR1:30;29;
SCR2:22;21
SCR3:26;25
SCR4:28;27
SCR5:24;23
SCR6:32;31
SCR2:22;21
SCR3:26;25
SCR4:28;27
SCR5:24;23
SCR6:32;31
0
回復
@石石
此帖已被刪除

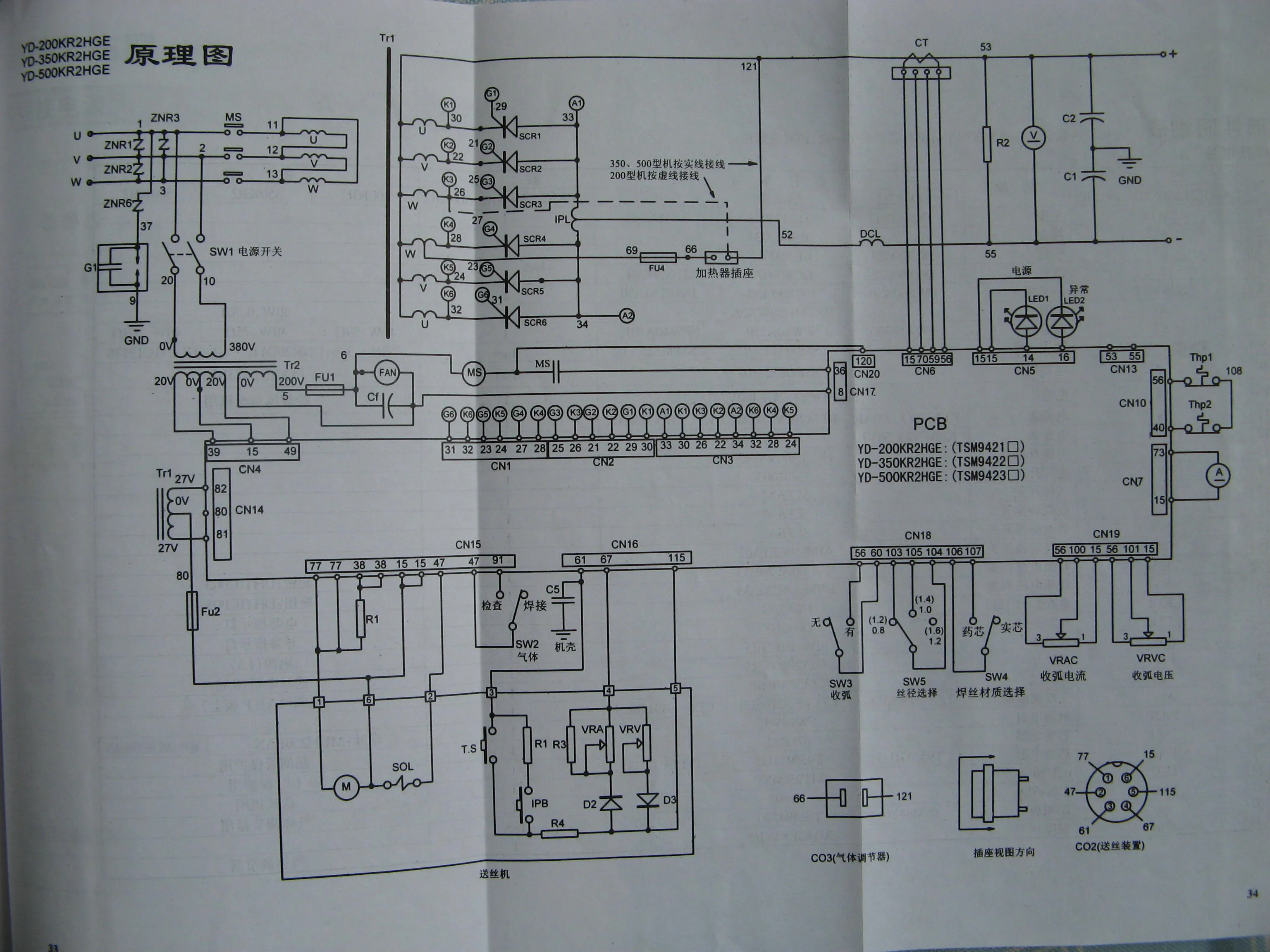

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1799711215783478.jpg');}" onmousewheel="return imgzoom(this);"> 0
