NBC-250 抽頭式二保焊機DIY
(一)抽頭式二氧化碳焊機的幾大特點
1、實用:實踐充分證明,抽頭式二保焊機其焊接特性在250A以下時(短路過度)飛濺很小,起弧容易,俗稱“薄板專家”.
2、簡單可靠:抽頭式焊機實際上是電工產品, 器件一目了然,裝修很方便,幾乎不壞.
3、高效節能:相對于手工焊焊接,二氧化碳焊機高效率、節能、已廣泛為工廠采用.
4、性價比高:據目前的成本分析,NBC-250 抽頭式二保焊機遠低于同規格逆變焊機.
(二)二氧化碳保護焊機的系統概念
氣體保護焊機應包括三大部件,即平特性電源、送絲機構、送絲焊槍
(三)幾種氣保焊機電源
1、抽頭式,例如:NBC-250
2、可控硅式,例如:KR350、KR500等
3、逆變式:近年來軟開關焊機發展很快,例如:NBC-350、500、630A
(四)自動手組裝抽頭式NBC-250部件詳單(有任何問題站內發短信,qq918820847.)
1、變壓器三套件
a ) 主抽頭變壓器:采用5抽頭,線包中埋有105度熱保護繼電器.
b) 電抗器:核心部件,由專業人員調試后提供數據,專業變壓器廠加工.
c) 輔助變壓器:功率約300W,電壓參數根據各種控制板略有區別,但大同小異.
2、機箱:根據一體化機箱或分體機箱定制,應選輕巧型為好.一體化機較便宜也可靠.
3、送絲機構: 送絲機構總成(送絲機,輸出頭子,阻尼輪)
4-、焊槍:選歐式諾斯QTB-160A
5、 整流器:選焊機專用250A
6、轉接檔開關:KDHC-25-3*10-6
7、風機:200軸流風機
8、控制板:選NBC-2型板(PCB)
總結:
抽頭式二保焊機接線工藝是可靠性關鍵,若抽頭直接引入開關端子,則開關易壞.本案采用通過接線端子過度,則可靠性高.
“好焊不好焊”關鍵看電抗,該樣機試焊,起弧適應性極強,檔位1、2、3、4、5,焊絲0.8mm,中等絲速,起弧十分方便,很有“傻瓜焊機”的感覺.
NBC-250 抽頭式二保焊機DIY
全部回復(156)
正序查看
倒序查看
@lyjy
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/488191215236629.jpg');}"onmousewheel="returnimgzoom(this);">焊機專用250A整流器
你的焊機散熱考慮了嗎?離風機遠的那兩個線包是不是散熱不良.
0
回復
@lyjy
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/488191215236577.jpg');}"onmousewheel="returnimgzoom(this);">若抽頭直接引入開關端子,則開關易壞.本案采用通過接線端子過度,則可靠性高.
我們生產的280變壓器,大家看看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1312841215316368.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1312841215316381.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1312841215316368.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1312841215316381.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@fcyg

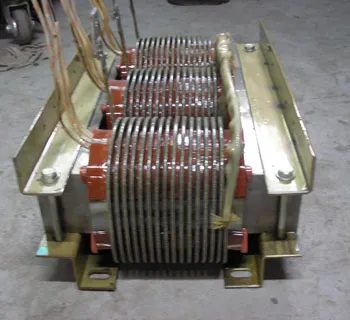

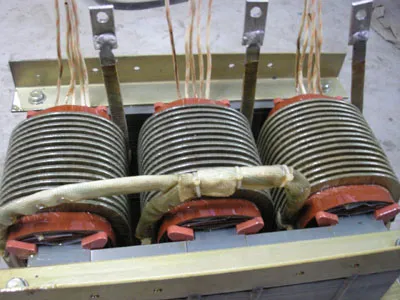

我們生產的280變壓器,大家看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1312841215316368.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1312841215316381.jpg');}"onmousewheel="returnimgzoom(this);">
照片280變壓器,次級y接法不太經濟.
0
回復
@lyjy
電抗由專業廠制造,要求測試看到5ms波頭!
..
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/488191215479516.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/488191215479516.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lyjy
控制板:選買浪高出的成品NBC-2型板(雙面PCB).可靠性優!對于抽頭CO2機而言.控制板線路很多,但對焊接效果影響不大![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/488191215236512.jpg');}"onmousewheel="returnimgzoom(this);">
笫2帖.圖示中k1有誤,應接前端v.w.
0
回復
@ruzhijun
用D35矽鋼片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/488191215919428.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lyjy
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/488191215919428.jpg');}"onmousewheel="returnimgzoom(this);">
你怎么又回北京了
0
回復
@lyjy
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/488191215236629.jpg');}"onmousewheel="returnimgzoom(this);">焊機專用250A整流器
詳細資料,地址,聯系方法,發我郵箱.mydopc@163.com
0
回復
@lyjy
..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/488191215479516.jpg');}"onmousewheel="returnimgzoom(this);">

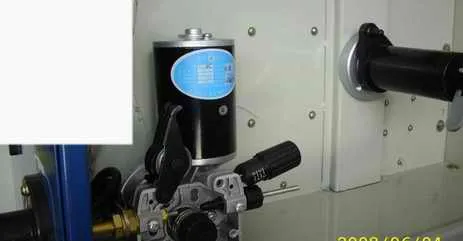

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/488191215479649.jpg');}" onmousewheel="return imgzoom(this);">
送絲機選南京品牌.
0
回復
@lyjy
散熱不是太大問題!即使?jié)M載100%也有溫控繼電器控制.溫控繼電器繞在主變線包中.溫控繼電器觸點串在控制電源中,過溫后觸點斷開后無法起動,仃止工作,同時黃燈亮.冷卻后自動恢復!
主抽頭變壓器:采用5抽頭,線包中埋有105度熱保護繼電器.
采用焊機專用換檔開關:KDHC-25-3*10-6 .
采用不平衡換壓法,也是簡單的辦法,5抽頭有10擋電壓調節!
采用焊機專用換檔開關:KDHC-25-3*10-6 .
采用不平衡換壓法,也是簡單的辦法,5抽頭有10擋電壓調節!
0
回復
@laoxue
呵呵,怎么搞起抽頭焊機了,目前銅這么貴,這個機器成本能降下來嗎?
問;目前銅這么貴,這個機器成本能降下來嗎?
答;1.主變壓器全鋁.
2.送絲機、送絲槍很貴,在小型co2-250機中占大比重!
3.若逆變co2-250機做可靠的水平,則成本高出抽頭很多.
4.逆變co2-250機重量輕的優勢不大.
5.在細絲0.8--1.0mm,抽頭焊接效果超出逆變co2機.
所以務實做焊機而不強求逆變!
(若nbc350.nbc500軟開關逆變有優良的性價比,具體機型區別分析)
答;1.主變壓器全鋁.
2.送絲機、送絲槍很貴,在小型co2-250機中占大比重!
3.若逆變co2-250機做可靠的水平,則成本高出抽頭很多.
4.逆變co2-250機重量輕的優勢不大.
5.在細絲0.8--1.0mm,抽頭焊接效果超出逆變co2機.
所以務實做焊機而不強求逆變!
(若nbc350.nbc500軟開關逆變有優良的性價比,具體機型區別分析)
0
回復
