大神們，小生用附件的圖做了個逆變器，準備是做200W左右的。但出現一個問題就是帶載100W時，后級EG8010會偶爾重啟一下。時什么問題？

這是母線電壓390V，整流管用的是HER308,電解用120uf/450V的。H橋重啟時檢測母線電壓沒有變化。很平穩。

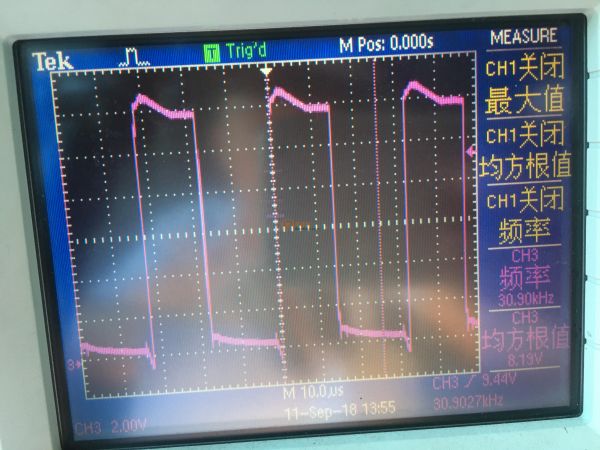

這是前級驅動波形，為什么不是方波呢？設置頻率30K 輸入電壓 13V 電流580mA?？蛰d損耗比較大?？蛰d時變壓器磁芯會有溫度，損耗較大。變壓器用PQ2625 磁芯沒氣息，初級3+3 0.1*100的絲包線 次級92T 0.45漆包線。夾層繞法。

這是自己重新畫的EG8010板子，原理是按屹晶網的原圖，單極性畫的。

輸出濾波用的φ30鐵硅鋁，用0.65線繞的 感量3mH 電容用2個1.2uF并聯=2.4uF

這是前級驅動板，用原來做電魚機的PCB做的，就沒重新畫板了。

有以下幾個問題，請大俠們解答，萬分感謝。。。。。。。。

1；整機空載損耗較大，能摸到溫度的有前級變壓器，后級的濾波磁環。

2；帶載100W時后級會有不定時啟動，前級母線電壓在重啟時無變化，很平穩。H橋V1 V3溫度比較高，另外2個無溫度。

3；前級驅動波形為什么不是方波呢？頻率30K 輸入電壓13V  輸入電流580mA 這算空載損耗有7.5W左右，用的雙蹤直流電源。

4；帶載100W時大約辦小時 輸出濾波磁環溫度比較高，但不至于燙手。
