有人用過OB0500N么？請教一個數據手冊里的問題。（順便請教下現在遇見的輸出不足的問題）

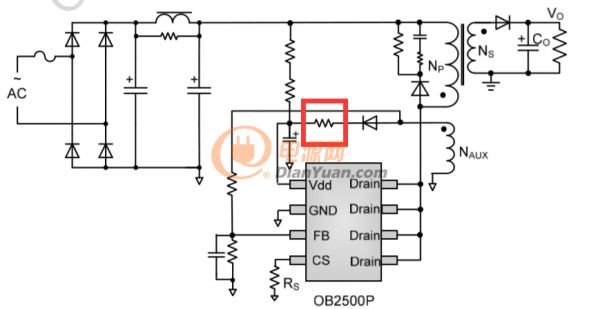

在數據手冊的“典型應用”中，有這么一個電阻（下圖紅框），并不知道其用處何在，因此它的值也不知道怎么確定，希望有人指點一下a

我希望做一個12V 0.5A輸出，然后我現階段遇見了一個問題：空載時穩定12V多一點，帶載時卻穩定在了10V左右（最高試過100mA），因在測試階段，所以輸入電壓在AC 100V左右。我的變壓器使用的是EE13W，初級60匝，次級15匝，輔助繞組19匝。（還有個可能無關的參數：板子中用的是OB2500N，而我這里給的是OB2500P的圖）

希望有大神提出可能的情況，謝謝

全部回復(9)
正序查看
倒序查看
咸牛扎
LV.3
2
2018-10-24 17:52

貼出幾個波形：

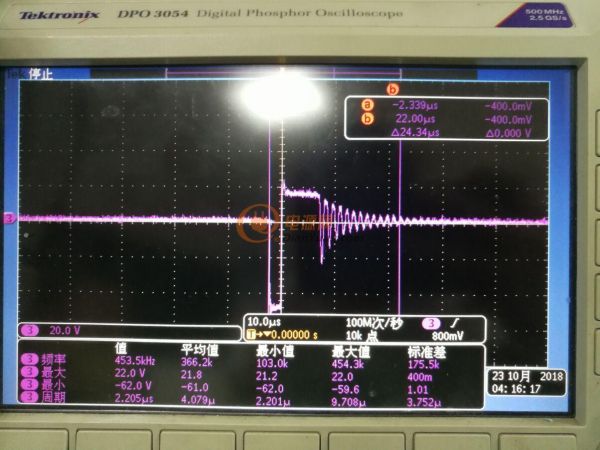

這是初級MOS管漏極到地的波形

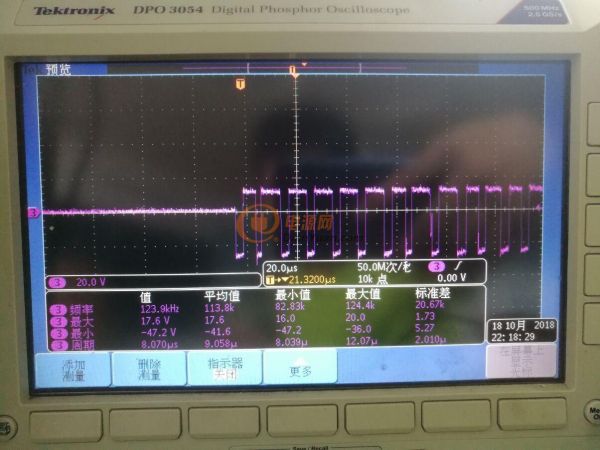

這是次級繞組的波形

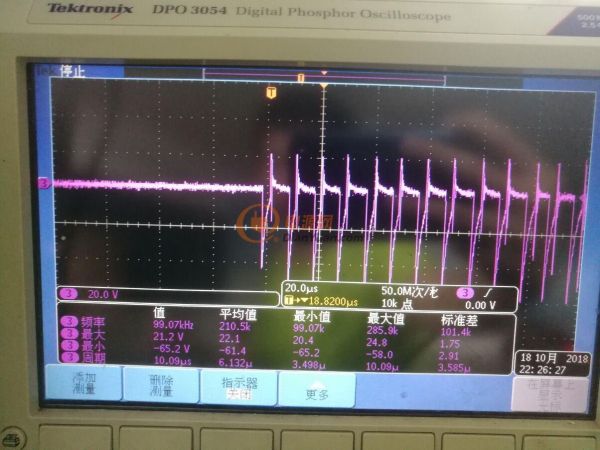

這是輔助繞組的波形

然后下邊是輔助繞組的：

輔助繞組空載時的波形

輔助繞組帶載的波形，帶載和空載，芯片的VCC都沒有變化

有個神奇的問題，為啥會有-60多V的情況，但是輸出好像又很正常

0
回復
咸牛扎
LV.3
3
2018-10-24 18:10
再貼上原理圖
0
回復
咸牛扎
LV.3
4
2018-10-24 18:20
@咸牛扎
貼出幾個波形：[圖片]這是初級MOS管漏極到地的波形[圖片]這是次級繞組的波形[圖片]這是輔助繞組的波形然后下邊是輔助繞組的：[圖片]輔助繞組空載時的波形[圖片]輔助繞組帶載的波形，帶載和空載，芯片的VCC都沒有變化有個神奇的問題，為啥會有-60多V的情況，但是輸出好像又很正常
聲明一下，我的同名端沒有錯，測試過了
0
回復
2018-10-25 08:15
@咸牛扎
再貼上原理圖[圖片]
你問的這些問題都是最基本的
0
回復
咸牛扎
LV.3
6
2018-10-25 09:35
@h568560241
你問的這些問題都是最基本的
是的呢，苦逼大學生選了個沒接觸過的領域的畢設，因?yàn)榛A(chǔ)知識并不扎實，所以遇見問題也不知道如何去檢查，所以進度很慢。這才來這里問問各路大神
0
回復
jlh213
LV.6
7
2018-10-25 10:25
當你最大電壓輸入時，PWM芯片工作，先給次級電容充電，電流比較大，所以PWM芯片的PWM輸出占空比較大，這時會出現芯片Vdd的電壓過高有可能超過它本身的耐壓值，增加這個電阻有效的防止了Vdd電壓過高的情況，但也要保證PWM芯片供電的正常，所以這個電阻不會很大，一般去3-5R就夠了！
0
回復
han1985
LV.1
8
2018-10-26 12:07
整流橋后的電解容量少了？輸出帶載后電解電壓降了？
0
回復
咸牛扎
LV.3
9
2018-10-26 18:17
@jlh213
當你最大電壓輸入時，PWM芯片工作，先給次級電容充電，電流比較大，所以PWM芯片的PWM輸出占空比較大，這時會出現芯片Vdd的電壓過高有可能超過它本身的耐壓值，增加這個電阻有效的防止了Vdd電壓過高的情況，但也要保證PWM芯片供電的正常，所以這個電阻不會很大，一般去3-5R就夠了！
哦哦，好的。那這個位置的電阻有什么具體的名稱嗎？就像buck上并聯的二極管稱為“續流二極管”一樣。
0
回復
h568560241
LV.4
10
2018-10-29 11:15
@咸牛扎
哦哦，好的。那這個位置的電阻有什么具體的名稱嗎？就像buck上并聯的二極管稱為“續流二極管”一樣。
限流電阻
