我不理解,,,,動態負載測試,,誰能告訴我,先謝了!!!
動態負載怎么測試!!
全部回復(13)
正序查看
倒序查看
準確的說是叫“負載跳變”是指當輸出負載在由重到輕,或者有輕到重時,輸出電壓的變化范圍,比如說你的電源帶滿載是4A,哪么測跳變的時候,我們都先它的25%,50%,75%之間上下的跳動,來測試輸出電壓是不是超出了動態所要求的指標(通常是輸出電壓的1%,也就是說你如果是5V輸出電壓,哪么跳變的副度最好是不超過50MV,如果超出還要看它的恢復時間是多少,小于200uS.說明你的電源的動態是合格的,如果超,哪你就要調試你的環路了.)
0
回復
@mbyd
準確的說是叫“負載跳變”是指當輸出負載在由重到輕,或者有輕到重時,輸出電壓的變化范圍,比如說你的電源帶滿載是4A,哪么測跳變的時候,我們都先它的25%,50%,75%之間上下的跳動,來測試輸出電壓是不是超出了動態所要求的指標(通常是輸出電壓的1%,也就是說你如果是5V輸出電壓,哪么跳變的副度最好是不超過50MV,如果超出還要看它的恢復時間是多少,小于200uS.說明你的電源的動態是合格的,如果超,哪你就要調試你的環路了.)
在不同負載 不同頻率 下檢測電源的輸出電壓 紋波 以前相關的技術參數建議用CHROMA測試比較準確
0
回復
@mbyd
準確的說是叫“負載跳變”是指當輸出負載在由重到輕,或者有輕到重時,輸出電壓的變化范圍,比如說你的電源帶滿載是4A,哪么測跳變的時候,我們都先它的25%,50%,75%之間上下的跳動,來測試輸出電壓是不是超出了動態所要求的指標(通常是輸出電壓的1%,也就是說你如果是5V輸出電壓,哪么跳變的副度最好是不超過50MV,如果超出還要看它的恢復時間是多少,小于200uS.說明你的電源的動態是合格的,如果超,哪你就要調試你的環路了.)
非常感謝mbyd!!
0
回復
@mbyd
準確的說是叫“負載跳變”是指當輸出負載在由重到輕,或者有輕到重時,輸出電壓的變化范圍,比如說你的電源帶滿載是4A,哪么測跳變的時候,我們都先它的25%,50%,75%之間上下的跳動,來測試輸出電壓是不是超出了動態所要求的指標(通常是輸出電壓的1%,也就是說你如果是5V輸出電壓,哪么跳變的副度最好是不超過50MV,如果超出還要看它的恢復時間是多少,小于200uS.說明你的電源的動態是合格的,如果超,哪你就要調試你的環路了.)

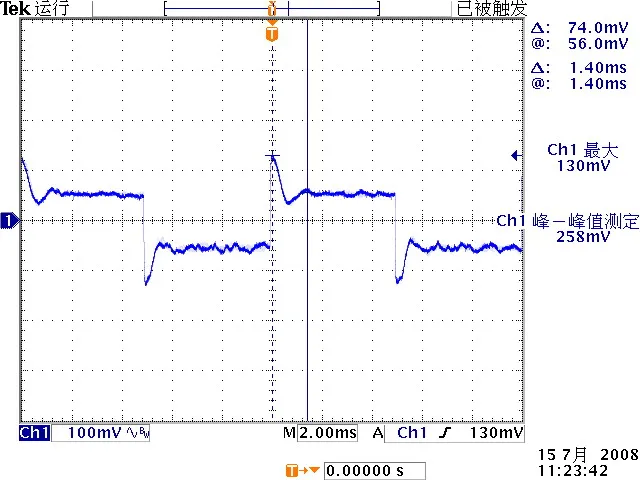

你看看我這個動態的恢復時間是1.4MS這段時間么?
發現有碰到不同人,對恢復時間的具體定義還不同.
我這個是100%到50%的動態響應
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2005901216731811.jpg');}" onmousewheel="return imgzoom(this);">
發現有碰到不同人,對恢復時間的具體定義還不同.
我這個是100%到50%的動態響應

0
回復
@amekoxu
你看看我這個動態的恢復時間是1.4MS這段時間么?發現有碰到不同人,對恢復時間的具體定義還不同.我這個是100%到50%的動態響應[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2005901216731811.jpg');}"onmousewheel="returnimgzoom(this);">
你的電源應該已經恢復了,有臺階的主要原因是你電源的負載效應造成的.
0
回復
@amekoxu
那你覺得我這個恢復時間如何設置負載和參數才觀察得比較明顯些?或者定義下恢復時間波形該是如何的?請賜教,謝謝
我覺得是有問題的,首先,你的負載效應很大,可以先把負載效應的問題調好了再測,還有就是負載從重載到輕載跳變,你的電平也在上面,怎么下面還有一個過沖.是什么問題引起的呢?還要檢查一下.另外,你沒有說輸出電壓是多少,要求精度是多少.總之讓人看了,不太清楚,你的跳變幅度是多少,給你貼一個我測的跳變的圖吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2360811216784101.png');}" onmousewheel="return imgzoom(this);">

0
回復
@mbyd
我覺得是有問題的,首先,你的負載效應很大,可以先把負載效應的問題調好了再測,還有就是負載從重載到輕載跳變,你的電平也在上面,怎么下面還有一個過沖.是什么問題引起的呢?還要檢查一下.另外,你沒有說輸出電壓是多少,要求精度是多少.總之讓人看了,不太清楚,你的跳變幅度是多少,給你貼一個我測的跳變的圖吧.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2360811216784101.png');}"onmousewheel="returnimgzoom(this);">

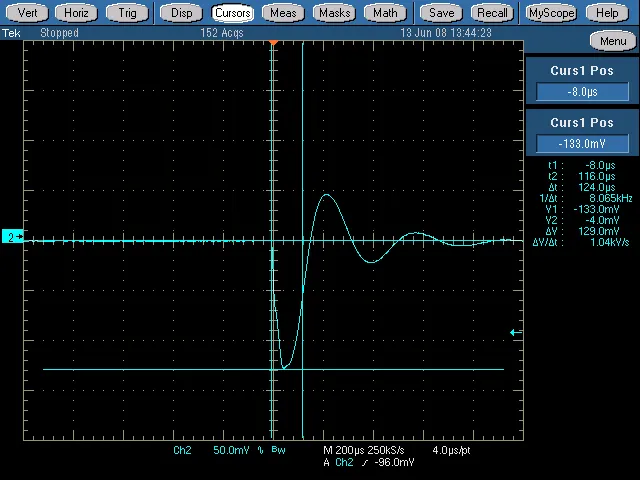

解釋一下上面,此跳變是110VDC標稱輸入,負載從50%到75%的一個過程.跳變有過沖,并超出電壓精度要求,可以看到這經恢復時間是124uS,小于200uS.
0
回復
@mbyd
解釋一下上面,此跳變是110VDC標稱輸入,負載從50%到75%的一個過程.跳變有過沖,并超出電壓精度要求,可以看到這經恢復時間是124uS,小于200uS.
你動態的恢復時間是t1到t2
你們是怎么定義恢復時間的呢,能否講下你們測試動態的這些標準?即恢復時間是從什么狀態恢復到什么狀態的時間.
而且你的這個波形是不是負載直接手動由50%按到75%通過示波器觸發抓取的呢?我的是設置負載的動態響應功能,不停在100%到50%,50%又到100%跳動,然后用示波器測試的波形.
我這個波形輸入為90V AC.輸出為6V1A 無光耦無431的方案.
你們是怎么定義恢復時間的呢,能否講下你們測試動態的這些標準?即恢復時間是從什么狀態恢復到什么狀態的時間.
而且你的這個波形是不是負載直接手動由50%按到75%通過示波器觸發抓取的呢?我的是設置負載的動態響應功能,不停在100%到50%,50%又到100%跳動,然后用示波器測試的波形.
我這個波形輸入為90V AC.輸出為6V1A 無光耦無431的方案.
0
回復
@mbyd
準確的說是叫“負載跳變”是指當輸出負載在由重到輕,或者有輕到重時,輸出電壓的變化范圍,比如說你的電源帶滿載是4A,哪么測跳變的時候,我們都先它的25%,50%,75%之間上下的跳動,來測試輸出電壓是不是超出了動態所要求的指標(通常是輸出電壓的1%,也就是說你如果是5V輸出電壓,哪么跳變的副度最好是不超過50MV,如果超出還要看它的恢復時間是多少,小于200uS.說明你的電源的動態是合格的,如果超,哪你就要調試你的環路了.)
就是這樣的,挺你
