超薄電源資料下載

輸入100-240VAC/11-16VDC,輸出15~24VDC/65W
尺寸:L/127mm  W/66mm   H15.5mm
有那位仁兄翻版過.
全部回復(41)
正序查看
倒序查看
xianfjq
LV.7
2
2008-08-09 09:10
圖片貼完整了!
0
回復
szzqy
LV.5
3
2008-08-09 10:47
@xianfjq
圖片貼完整了!
請問那位兄弟知道圖片中的幾款型號啊,感謝!!!~~~
TO-92封裝:絲印  DALLAS 2501
小體積貼片橋堆:絲印  NC 80   B1477
SOT26-5  絲印 K401

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/407171218249520.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
xianfjq
LV.7
4
2008-08-10 20:07
@szzqy
請問那位兄弟知道圖片中的幾款型號啊,感謝!!!~~~TO-92封裝:絲印  DALLAS2501小體積貼片橋堆:絲印  NC80  B1477SOT26-5  絲印K401[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/407171218249520.jpg');}"onmousewheel="returnimgzoom(this);">
你要抄板嗎?應該現把原理圖畫出來.不能確定的器件,在畫原理圖的時候再“猜”出來.
直觀感覺,次級同步整流部分過于復雜!
0
回復
szzqy
LV.5
5
2008-08-11 09:38
@xianfjq
你要抄板嗎?應該現把原理圖畫出來.不能確定的器件,在畫原理圖的時候再“猜”出來.直觀感覺,次級同步整流部分過于復雜!
次級不是同步整流,用肖特基(TO-263).因該款產品也可以輸入11-16VDC,那部分是DC-DC升壓部分.
0
回復
szzqy
LV.5
6
2008-08-11 09:50
@szzqy
次級不是同步整流,用肖特基(TO-263).因該款產品也可以輸入11-16VDC,那部分是DC-DC升壓部分.
請看附件圖片,知道的仁兄幫幫忙,待搞好后貼上讓大家分享,謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/407171218419440.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
xianfjq
LV.7
7
2008-08-11 10:26
@szzqy
請看附件圖片,知道的仁兄幫幫忙,待搞好后貼上讓大家分享,謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/407171218419440.jpg');}"onmousewheel="returnimgzoom(this);">
其實不管是抄板還是解刨,都應該把他的機理搞清楚.電路架構、器件選取以及布板的一招一式都可以學到,最終把好的吸收加以應用.解刨產品你可以借鑒一下:http://bbs.dianyuan.com/topic/187054
0
回復
2008-08-12 09:05
@szzqy
請看附件圖片,知道的仁兄幫幫忙,待搞好后貼上讓大家分享,謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/407171218419440.jpg');}"onmousewheel="returnimgzoom(this);">
臺達的變壓器一般都是自己公司加工的!DCWP廠是生產!他們有專門的磁性元件生產部門!(吳江)
既然要翻版 您先把電路揭破出來!然后再根據電路猜器件!這樣比較好!
0
回復
coore
LV.1
9
2008-08-12 11:33
這個電源在最低電壓輸入,最低電壓和最大電流輸出時的效率有多高,以前看過PI工程師也拿過一個這樣類似的65W電源在我們公司.效率19V3.42A可達88%以上,不加同步整流.
0
回復
2008-08-12 13:13
@coore
這個電源在最低電壓輸入,最低電壓和最大電流輸出時的效率有多高,以前看過PI工程師也拿過一個這樣類似的65W電源在我們公司.效率19V3.42A可達88%以上,不加同步整流.
我們DC TO DC 19V 3A給筆記本充電可以做到95%以上的效率
0
回復
szzqy
LV.5
11
2008-08-12 15:47
@李郭強
臺達的變壓器一般都是自己公司加工的!DCWP廠是生產!他們有專門的磁性元件生產部門!(吳江)既然要翻版您先把電路揭破出來!然后再根據電路猜器件!這樣比較好!
我正在抄板,待搞定后即貼出來.
0
回復
szzqy
LV.5
12
2008-08-12 15:48
@coore
這個電源在最低電壓輸入,最低電壓和最大電流輸出時的效率有多高,以前看過PI工程師也拿過一個這樣類似的65W電源在我們公司.效率19V3.42A可達88%以上,不加同步整流.
該款A(yù)C部分在90VAC時效率為86%左右.
0
回復
szzqy
LV.5
13
2008-08-13 09:43
@szzqy
該款A(yù)C部分在90VAC時效率為86%左右.
DING
0
回復
xiaodong
LV.9
14
2008-08-13 19:54
好漂亮
0
回復
szzqy
LV.5
15
2008-08-16 18:31
@xiaodong
好漂亮

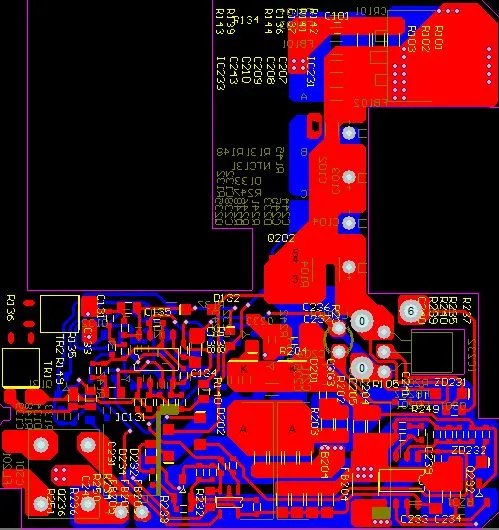

希望大家頂頂,線路板已經搞好一半,先讓大家看看,搞好后全部貼出.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/407171218882655.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
szzqy
LV.5
16
2008-08-18 11:09
@szzqy
希望大家頂頂,線路板已經搞好一半,先讓大家看看,搞好后全部貼出.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/407171218882655.jpg');}"onmousewheel="returnimgzoom(this);">
怎么沒人頂啊!!!!!!!!!!!!!!!!!1111
0
回復
xianfjq
LV.7
17
2008-08-19 22:21
@szzqy
怎么沒人頂啊!!!!!!!!!!!!!!!!!1111
我頂!
0
回復
szzqy
LV.5
18
2008-08-20 09:26
@xianfjq
我頂!
沒有人關注這款超薄電源嗎?搞好后見人有份!!!
0
回復
szzqy
LV.5
19
2008-08-20 09:28
@szzqy
沒有人關注這款超薄電源嗎?搞好后見人有份!!!
DC TO DC LT1619資料. 407171219195695.pdf
0
回復
孤燈下
LV.7
20
2008-08-21 10:29
@szzqy
沒有人關注這款超薄電源嗎?搞好后見人有份!!!
非常感興趣!但是,估計一般的工廠都沒有辦法生產.
0
回復
szzqy
LV.5
21
2008-08-23 10:46
@孤燈下
非常感興趣!但是,估計一般的工廠都沒有辦法生產.
估計生產沒有問題!
0
回復
coore
LV.1
22
2008-08-26 15:59
@szzqy
希望大家頂頂,線路板已經搞好一半,先讓大家看看,搞好后全部貼出.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/407171218882655.jpg');}"onmousewheel="returnimgzoom(this);">
閣下已設計多時,不知進行到哪個地步了?
0
回復
szzqy
LV.5
23
2008-08-27 21:34
@coore
閣下已設計多時,不知進行到哪個地步了?
這幾天在搞另外一個較急的方案,這個需等幾天才搞!
0
回復
2008-08-30 16:08
@szzqy
這幾天在搞另外一個較急的方案,這個需等幾天才搞!
好東西!!
頂!!!!
0
回復
niquanwei
LV.5
25
2008-08-30 17:15
@szzqy
這幾天在搞另外一個較急的方案,這個需等幾天才搞!
支持7樓的,抄板先把他搞懂了,搞熟了再動手!
否則,就算生產了 檢測誰去? 不量品誰修?
這是很實際的問題,別接到單了 就急著去抄去投產!
我在這方面吃過苦的,希望你注意點啊!
提個醒,沒別的意思!
0
回復
aiddy.tan
LV.6
26
2008-08-30 17:33
@xianfjq
圖片貼完整了!
我見過一款比這個還薄,但沒有dc輸入.頂一下...
0
回復
cyfnet
LV.2
27
2008-08-30 20:54
@szzqy
這幾天在搞另外一個較急的方案,這個需等幾天才搞!
小聲的問下,樓主是哪家公司的?
DS2501是DELL專用的單總線E2PROM,用來告訴筆電電源的相關信息
0
回復
cyfnet
LV.2
28
2008-08-30 20:56
@szzqy
估計生產沒有問題!
呵呵,這個機種吳江廠生產的時候吃了不少的苦頭
0
回復
四爺
LV.1
29
2008-08-30 22:27
@szzqy
這幾天在搞另外一個較急的方案,這個需等幾天才搞!
快點我們=著看呀
0
回復
2008-08-31 18:38
@szzqy
希望大家頂頂,線路板已經搞好一半,先讓大家看看,搞好后全部貼出.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/407171218882655.jpg');}"onmousewheel="returnimgzoom(this);">
頂住,關注這個變壓器是怎么樣的?希望樓主繼續努力,早日完成!!
0
回復
2008-09-01 13:01
@友善的狗
頂住,關注這個變壓器是怎么樣的?希望樓主繼續努力,早日完成!!
說的對,變壓器是個問題!!
僅僅從圖片上看不出來這款電源是怎么解決初、次級的安規距離的!!
請樓主繼續努力!!
關注中!!!!!!!!!!
