請教大家半橋電源功率管功耗問題

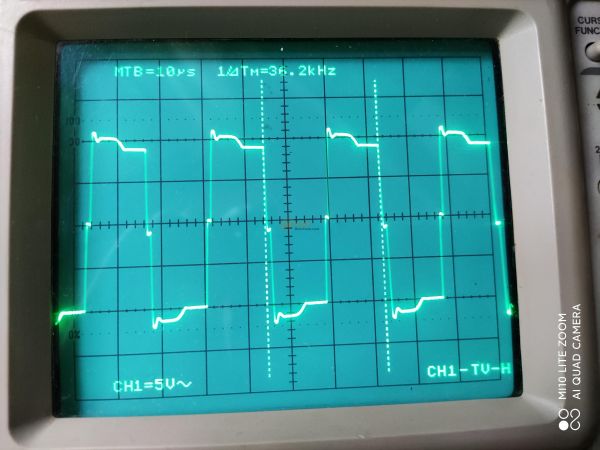

初次做開關電源，請教大家通常220Vac，400W的半橋電路功率管空載功耗大概在什么范圍。我做的電源用IRFP450管子，一起裝在一塊50*60*3mm的鋁板上，開機一分鐘后鋁板溫度大概50度左右，估計功耗3W以上，不能長時間開機，會很熱，擔心炸管。另外，我換用了一對SWP20N60C3的低Rds的管子做實驗，一開機幾秒鐘溫度就燙到不能摸，趕緊關機。這是為什么？圖片分別是功率管GS極的推動波形和帶100ma輕載的變壓器輸出波形。后續：經過學習和大家?guī)椭抑匦吕@了驅動變壓器，驅動波形好了一些，但是輸出紋波大了，管子的溫度還是老樣子。最后一招調大死區時間，從原來的0.5uS調大到2.5uS，溫度下來很多，輕載幾小時散熱片溫?zé)?，估計功耗不?W，輸出紋波沒有變差跟原來一樣。只是輸出波形那個斜坡變長了，不知道這個對性能有啥影響沒

全部回復(16)
正序查看
倒序查看
2021-03-01 17:05
電路圖呢？
0
回復
lkings
LV.6
3
2021-03-02 10:46
你沒有發電路圖,只能根據描述,空載時的工作頻率是多少?3W的功耗不算很大,你有鋁板散熱溫度都有這麼高應該不只3W.只要工作波形沒問題,空載是不會炸管的,你用的是什麼IC?
0
回復
2021-03-02 13:58
建議先看下實測波形，看下頻率
0
回復
2021-03-02 15:37
@ymyangyong
電路圖呢？

用的是SG3525，電路做了一些調整，增加了7腳死去電阻200歐功率管柵極加了10歐電阻

0
回復
2021-03-02 15:55
@lkings
你沒有發電路圖,只能根據描述,空載時的工作頻率是多少?3W的功耗不算很大,你有鋁板散熱溫度都有這麼高應該不只3W.只要工作波形沒問題,空載是不會炸管的,你用的是什麼IC?
已上傳圖片
0
回復
2021-03-02 15:56
@XHH9062
建議先看下實測波形，看下頻率
已上傳圖片
0
回復
lkings
LV.6
8
2021-03-02 16:44
@dy-XuaIpRWK
[圖片]用的是SG3525，電路做了一些調整，增加了7腳死去電阻200歐功率管柵極加了10歐電阻
9&10腳的自舉電容太小了吧,你有沒有看IC的規格書?那里建議的是多大.我好幾年沒用過那款I(lǐng)C了,記不到很清楚.那個電容小了,可能一個管沒有工作.你這個電路圖看起來有點問題.
0
回復
honyear
LV.1
9
2021-03-02 22:42
應該是場效應管的驅動問題。同時控制好死區時間。
0
回復
dy-XuaIpRWK
LV.1
10
2021-03-04 17:58
麻煩高手看看現在的波形是否正確
0
回復
2021-03-05 09:00
@dy-XuaIpRWK
麻煩高手看看現在的波形是否正確
驅動功率太小，另一方面驅動變壓器變比不合適，還有柵極充、放電電路不合適，輸出變壓器變比不合適都能引起開關管損耗過大，所以，僅僅這張圖很難看出問題在哪里，驅動功率過小是肯定的。
0
回復
dy-XuaIpRWK
LV.1
12
2021-03-05 12:22
@南陽鎮平人
驅動功率太小，另一方面驅動變壓器變比不合適，還有柵極充、放電電路不合適，輸出變壓器變比不合適都能引起開關管損耗過大，所以，僅僅這張圖很難看出問題在哪里，驅動功率過小是肯定的。
驅動功率不夠怎么改動，柵極充放電電路具體怎么設計呢，推動變壓器是初級比次級50：30，多謝回復
0
回復
yask
LV.2
13
2021-03-06 22:29
36khz左右頻率用變壓器推動本身就不方便控制脈沖寬度；正確驅動半橋應該用隔離電源驅動高速光藕，控制好上下管占控比例小于45%以下上下管交替工作是不可能出現空載如此大耗散功率和發熱的。想簡單點的話，3525只調占控比和頻率，pwm信號直接ir2104驅動上下 mos管也行。
0
回復
dy-XuaIpRWK
LV.1
14
2021-03-07 12:09
@yask
36khz左右頻率用變壓器推動本身就不方便控制脈沖寬度；正確驅動半橋應該用隔離電源驅動高速光藕，控制好上下管占控比例小于45%以下上下管交替工作是不可能出現空載如此大耗散功率和發熱的。[圖片]想簡單點的話，3525只調占控比和頻率，pwm信號直接ir2104驅動上下mos管也行。
謝謝您的答復，我這是個開環的電源，就現有的電路基礎有啥改進的措施嗎？我估測每個管子的空載功耗是1.5W左右，是否正常。我試著調過死區時間，當調得很大時，功率管就會不怎么發熱，但是輸出波形就會變成斜邊很大的了，上面圖里的方波斜邊比較小，死區時間調大，這個斜邊就會變長，請問怎么處理
0
回復
yask
LV.2
15
2021-03-19 20:29
@dy-XuaIpRWK
謝謝您的答復，我這是個開環的電源，就現有的電路基礎有啥改進的措施嗎？我估測每個管子的空載功耗是1.5W左右，是否正常。我試著調過死區時間，當調得很大時，功率管就會不怎么發熱，但是輸出波形就會變成斜邊很大的了，上面圖里的方波斜邊比較小，死區時間調大，這個斜邊就會變長，請問怎么處理
借鑒下面的圖紙，推動不夠偏多。。。。
0
回復
dy-XuaIpRWK
LV.1
16
2021-03-20 05:09
@yask
借鑒下面的圖紙，推動不夠偏多。。。。[圖片]
十分感謝！
0
回復
dy-XuaIpRWK
LV.1
17
2021-03-21 19:06
后續：經過學習和大家?guī)椭抑匦吕@了驅動變壓器，驅動波形好了一些，但是輸出紋波大了，管子的溫度還是老樣子。最后一招調大死區時間，從原來的0.5uS調大到2.5uS，溫度下來很多，輕載幾小時散熱片溫?zé)?，估計功耗不?W，輸出紋波沒有變差跟原來一樣。只是輸出波形那個斜坡變長了，不知道這個對性能有啥影響沒
