（PSIM仿真）三相PFC整流

隨著充電汽車的不斷普及，充電樁的需求越來越大；對于直流充電樁而言，一般都是兩級架構前進PFC整流升壓，后級LLC隔離DCDC；本帖主要對PFC這一部分進行仿真，在仿真層面上去講清楚PFC的工作原理；

1、最簡單的PFC不需要鎖相，直接通過市電采樣回來的電壓換算為PFC所需要的電流內環相位，從而控制整流電路跟蹤市電相位，到達高PF的控制效果；由于PFC的目標是控制母線電壓的，那就必須引入母線電壓作為外環在控制母線電壓；

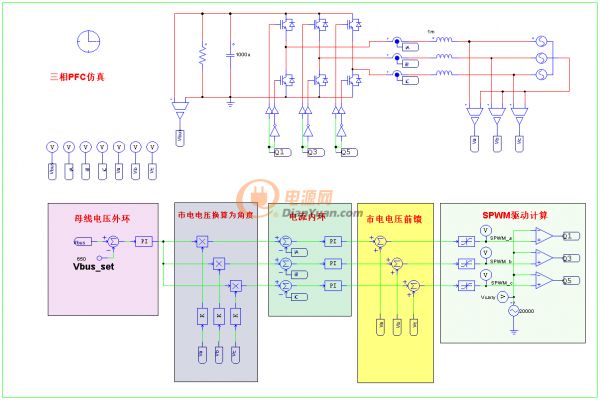

下圖，為PFC常見的控制框圖；

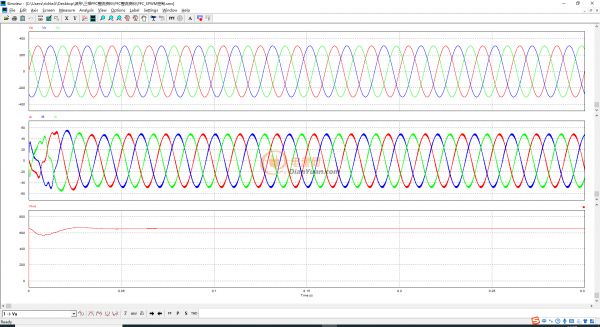

仿真波形：

2、也有很多論文是先經過數字鎖相，然后進行DQ變換進行控制，最后在通過空間矢量算法計算驅動開通時間；整體控制架構都是一樣的電壓外環電流內環；DQ變換的目的是將A\B\C三相坐標，變換成DQ坐標（D為有功功率，Q為無功功率），驅動在通過矢量擬合去合成計算占空比；

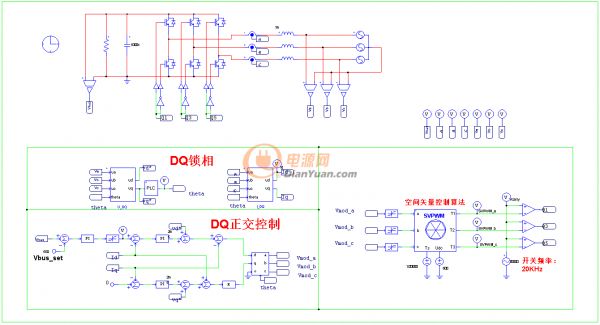

仿真框架圖如下：

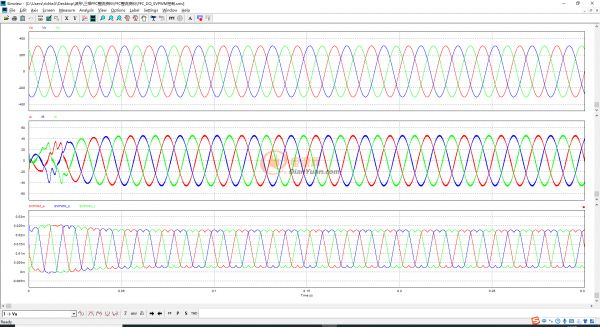

仿真波形：

全部回復(63)
正序查看
倒序查看
2021-03-12 09:15

目測是一篇干貨大帖

      已關注等更新

1
回復
ymlh924
LV.2
3
2021-03-12 12:17
感謝分享！
0
回復
阿飛啊
LV.6
4
2021-03-15 17:48
期待期待
0
回復
daichao
LV.4
5
2021-03-15 19:08
期待樓主快點更新，真的是干貨。
0
回復
Richie_Li
LV.3
6
2021-03-20 16:03

PFC其實就是由BOOST拓?fù)溲葑兌鴣淼?；所以PFC電感的計算跟BOOST電感的計算是一樣的；下面我們通過實際計算；

15KW的PFC模塊電源，母線輸出800V，市電電壓230Vac；電感計算如下：

0
回復
gxg1122
LV.10
7
2021-03-20 16:52
仿真波形怎么放大了？看不清楚。謝謝。
0
回復
2021-03-20 18:18
此拓?fù)淠芊駥?shí)現 雙向AC/DC？
0
回復
XHH9062
LV.9
9
2021-03-20 20:22
期待樓主的實測結果
0
回復
Richie_Li
LV.3
10
2021-03-21 00:26
@電源DIY_無風無雨
此拓?fù)淠芊駥?shí)現雙向AC/DC？
可以的，現在雙向電源PCS基本上都是這個拓?fù)洌?/div>
0
回復
Richie_Li
LV.3
11
2021-03-21 12:19
@gxg1122
仿真波形怎么放大了？看不清楚。謝謝。
這個可能是網站把我的圖片的像素調低了，我上傳的源文件都是高清圖；
0
回復
Richie_Li
LV.3
12
2021-03-21 12:20
@XHH9062
期待樓主的實測結果
我主要是做仿真的，仿真波形可以有很多，需要看什么波形可以評論
0
回復
2021-03-21 14:44
@Richie_Li
PFC其實就是由BOOST拓?fù)溲葑兌鴣淼?；所以PFC電感的計算跟BOOST電感的計算是一樣的；下面我們通過實際計算；15KW的PFC模塊電源，母線輸出800V，市電電壓230Vac；電感計算如下：[圖片]
Mark, 期待更新。
0
回復
firefox886
LV.9
14
2021-03-22 08:48
不錯，不錯，滿滿的干貨！頂起來！
1
回復
dy-FPbiAAcG
LV.1
15
2021-03-22 09:28
@Richie_Li
PFC其實就是由BOOST拓?fù)溲葑兌鴣淼?；所以PFC電感的計算跟BOOST電感的計算是一樣的；下面我們通過實際計算；15KW的PFC模塊電源，母線輸出800V，市電電壓230Vac；電感計算如下：[圖片]

我想問一下這是用的啥軟件仿真呢？

0
回復
Richie_Li
LV.3
16
2021-03-22 09:38
@dy-FPbiAAcG
我想問一下這是用的啥軟件仿真呢？
用的是PSIM
0
回復
firefox886
LV.9
17
2021-03-22 11:49
能不能弄個硬件的維也納三相pfc仿真？

0
回復
飛翔2004
LV.10
18
2021-03-22 17:04
@Richie_Li
PFC其實就是由BOOST拓?fù)溲葑兌鴣淼?；所以PFC電感的計算跟BOOST電感的計算是一樣的；下面我們通過實際計算；15KW的PFC模塊電源，母線輸出800V，市電電壓230Vac；電感計算如下：[圖片]
PFC的波峰到波谷，電壓變化范圍很大，所以一般采用BOOST或者反激拓?fù)洌@樣增益范圍足夠.
0
回復
dy-FPbiAAcG
LV.1
19
2021-03-22 19:08
@Richie_Li
用的是PSIM
安裝包有分享一下嘛
0
回復
yujunice
LV.5
20
2021-03-22 22:28
三相PFC 整流器的主流控制算法。但是在三相輸入電壓對稱的情況下進行研究而在三相電壓不對稱的情況下，輸入電流雖然仍能保持低的電流畸變，但輸入電流將與輸入電壓產生相移，未能達到單位功率因數的控制目標。本文在分析該控制器產生相移原因的基礎上，提出改進的控制策略，使該控制器在三相輸入電壓不對稱的情況下，各相輸入電流仍能和輸入電壓保持同相，實現單位功率因數和低電流諧波。
0
回復
2021-03-23 10:34
目前無橋PFC電路也可以應用吧，效率會更高點
0
回復
2021-03-23 10:38
PFC看著波形更好啊，實際應用中PFC有哪些缺點呢？
0
回復
2021-03-23 11:09
三相功率校正，帶市電相位采集，模擬仿真出來，看分析的不錯，值得學習推敲。
0
回復
www297743
LV.1
24
2021-03-23 15:05
樓主說的好詳細啊，確實是干貨
0
回復
www297743
LV.1
25
2021-03-23 15:24
這種輸出可以用幾種格式??？
0
回復
dog41
LV.6
26
2021-03-23 16:12
不錯，雖然我聽的云里霧里
0
回復
熒火
LV.4
27
2021-03-23 17:00
@dog41
不錯，雖然我聽的云里霧里
我也是，不過是高手不假。
0
回復
k6666
LV.9
28
2021-03-23 17:01
@Richie_Li
這個可能是網站把我的圖片的像素調低了，我上傳的源文件都是高清圖；
這個有附件上傳的嗎？這樣下載下來清晰。同時樓主說說每個測試波形的條件。
0
回復
Richie_Li
LV.3
29
2021-03-23 17:55
@firefox886
能不能弄個硬件的維也納三相pfc仿真？
想看維也納I型還是II型？
0
回復
zhanceshen
LV.2
30
2021-03-23 21:45
三相PFC電路在儲能領域的應用還是很廣泛的，學習下
0
回復
2021-03-24 11:46
DQ如何優化出來
0
