（PSIM仿真）零基礎學習正激開關電源

最近論壇討論正激變換器的很多，之前也沒接觸過正激變換器，也跟著零基礎學習了一波正激變換器，分享一下仿真的學習收獲（僅供參考，不喜勿噴）；

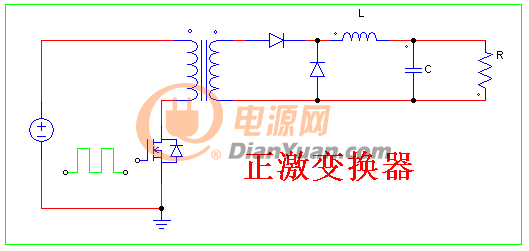

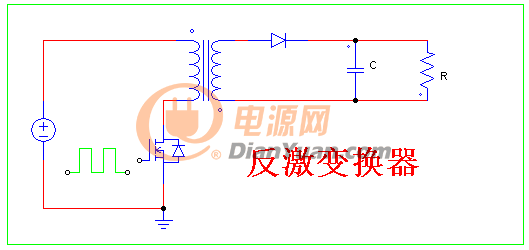

首先，我們先看一下反激和正激變換器的電路差異：

1、變壓器同名端不一樣；

2、反激變換器輸出沒有續流電感和續流二極管；

為什么有這樣的差異呢？

       這得從兩個拓撲的工作模式說起；反激變換器中的變壓器在電壓變換過程中，既充當儲能電感有充單變壓器變壓作用；而正激變換器的變壓器，只是充單能量傳遞的介質還有變壓作用，工作模式的不同，導致了正激反激輸出整流電路的差異；接下來直接通過仿真在介紹正激和反激的能量傳遞的差異（正激是在開關管導通的時候傳遞能量，反激是在開關管關斷的時候傳送能量）

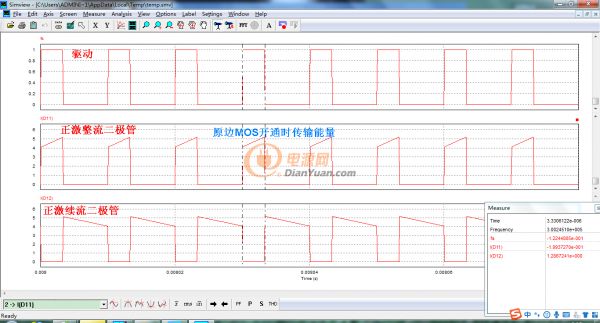

正激能量傳遞圖：

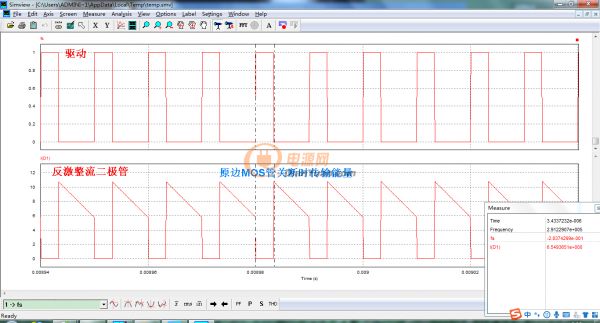

反激能量傳遞圖：

全部回復(30)
正序查看
倒序查看
Richie_Li
LV.3
2
2021-03-21 17:27

論壇上關于正激變壓器的計算介紹非常多，這里就不在班門弄斧了，跳過計算部分直接進入仿真環節:對于正激變換器，衍生了很多不同的拓撲，我們就做做常規的正激拓撲、磁復位正激拓撲、雙管正激拓撲、有源鉗位正激拓撲四種仿真；

1
回復
Richie_Li
LV.3
3
2021-03-21 17:30
@Richie_Li
論壇上關于正激變壓器的計算介紹非常多，這里就不在班門弄斧了，跳過計算部分直接進入仿真環節:對于正激變換器，衍生了很多不同的拓撲，我們就做做常規的正激拓撲、磁復位正激拓撲、雙管正激拓撲、有源鉗位正激拓撲四種仿真；[圖片][圖片][圖片][圖片]

常規正激拓撲，原邊MOS的DS電壓在開關管關斷瞬間會產生很高的尖峰，雖然加了RCD吸收，但是還是不能完全吸收；

1
回復
Richie_Li
LV.3
4
2021-03-21 17:32
@Richie_Li
常規正激拓撲，原邊MOS的DS電壓在開關管關斷瞬間會產生很高的尖峰，雖然加了RCD吸收，但是還是不能完全吸收；[圖片][圖片][圖片]

磁復位正激拓撲，為了解決正激變換器關斷尖峰的問題，磁復位正激拓撲，通過第三繞組，對變壓器進行磁復位，同時限制的MOS的尖峰，將尖峰能量反饋為母線電壓

1
回復
Richie_Li
LV.3
5
2021-03-21 17:33
@Richie_Li
磁復位正激拓撲，為了解決正激變換器關斷尖峰的問題，磁復位正激拓撲，通過第三繞組，對變壓器進行磁復位，同時限制的MOS的尖峰，將尖峰能量反饋為母線電壓[圖片][圖片][圖片]

雙管正激拓撲，同樣解決正激變換器關斷尖峰的問題，雙管正激用的管子相對比較多，電路驅動更復雜些，同樣也是對原邊MOS管進行嵌位，將尖峰能量反饋會母線；

2
回復
Richie_Li
LV.3
6
2021-03-21 17:37
@Richie_Li
雙管正激拓撲，同樣解決正激變換器關斷尖峰的問題，雙管正激用的管子相對比較多，電路驅動更復雜些，同樣也是對原邊MOS管進行嵌位，將尖峰能量反饋會母線；[圖片][圖片][圖片]

有源嵌位正激：有源嵌位M1和M2管子的驅動是互補的，M1管子在開通時向后級傳送能量，關斷時，M2導通將變壓器副邊續流產生的尖峰能量轉移到吸收電容，同時由于吸收電容和變壓器原邊電感諧振，主管M1在通過關斷時，類似于在谷底開通和關斷，提高了整體效率；

2
回復
Richie_Li
LV.3
7
2021-03-21 17:43
@Richie_Li
有源嵌位正激：有源嵌位M1和M2管子的驅動是互補的，M1管子在開通時向后級傳送能量，關斷時，M2導通將變壓器副邊續流產生的尖峰能量轉移到吸收電容，同時由于吸收電容和變壓器原邊電感諧振，主管M1在通過關斷時，類似于在谷底開通和關斷，提高了整體效率；[圖片][圖片][圖片]

所有的仿真資料，請查看附件；

常規正激

磁復位正激

雙管正激

有源嵌位正激

0
回復
ae10257
LV.5
8
2021-03-23 10:48
這個帖子不錯 復習了 電源最基礎的知識，功率不大的電源用的比較多的還是反激方式。仿真是可以大大節省開發的時間。
0
回復
2021-03-23 11:19
正好學習一下電源正激和反激，能過模擬仿真省時間，出效果。讓我了解了正激與反激有什么差異，通過學習，慢慢改進我對正反激的認識和以后涉及到正反激該怎樣的應用。
0
回復
www297743
LV.1
10
2021-03-23 15:08
把正激反激說的明明白白
0
回復
熒火
LV.4
11
2021-03-23 17:03
@Richie_Li
所有的仿真資料，請查看附件；常規正激磁復位正激雙管正激有源嵌位正激

強，好多不明白的地方都說得很清楚

0
回復
k6666
LV.9
12
2021-03-23 17:06
@ZH電子達人
正好學習一下電源正激和反激，能過模擬仿真省時間，出效果。讓我了解了正激與反激有什么差異，通過學習，慢慢改進我對正反激的認識和以后涉及到正反激該怎樣的應用。
仿真測試正激和反激的效率差異多大？這個還真沒底。
0
回復
zhanceshen
LV.2
13
2021-03-23 21:50
搞電源上來做的就是反激和正激電路，看帖子感覺重新復習一遍，頂一下
0
回復
2021-03-24 08:53
從原理到衍生模型，學習得明明白白，收藏了。
0
回復
飛翔2004
LV.10
15
2021-03-24 09:22
@zhanceshen
搞電源上來做的就是反激和正激電路，看帖子感覺重新復習一遍，頂一下
仿真學習好了，可以在設計上節省時間，雙管正激電源的結構，MOS管大家都是采用什么驅動方式？
0
回復
2021-03-24 12:46
@Richie_Li
所有的仿真資料，請查看附件；常規正激磁復位正激雙管正激有源嵌位正激
資料很全
0
回復
yujunice
LV.5
17
2021-03-24 16:28

 復習 電源最基礎的知識，學習一下電源正激和反激。

通過仿真是可以大大節省開發的時間。

0
回復
2021-03-25 10:12
@yujunice
 復習電源最基礎的知識，學習一下電源正激和反激。通過仿真是可以大大節省開發的時間。
這種正激電源仿真出來的，和實際搭建電路有多大差距？
0
回復
Richie_Li
LV.3
19
2021-03-25 14:01
@lihui710884923
這種正激電源仿真出來的，和實際搭建電路有多大差距？
把模型建好基本上偏差不會很大的，我好多反激正激電源都是通過計算好參數，仿真一下，在做出來的，基本上都是一版就定板；
2
回復
iszjt
LV.5
20
2021-04-01 11:42
您好，請問有源文檔嗎，有些看不清楚，可不可以看看您的仿真源文件？
0
回復
1260086278
LV.2
21
2021-04-01 13:45
請教一下工作頻率怎樣確定，變壓器的怎樣確定，仿真與實際電路相差多少呢？
0
回復
Richie_Li
LV.3
22
2021-04-01 14:45
@iszjt
您好，請問有源文檔嗎，有些看不清楚，可不可以看看您的仿真源文件？
7樓上面所有的仿真文件都上傳了
0
回復
zhou2013
LV.6
23
2021-05-02 12:17
@Richie_Li
7樓上面所有的仿真文件都上傳了

降壓，反激，LLC的也有嗎？想學習下！謝謝

0
回復
wly66
LV.2
24
2022-03-19 14:00

好好學習天天向上。

0
回復
dy-2djHkcxS
LV.1
25
2022-06-20 20:09

看不到附件。

0
回復
tian_0728
LV.4
26
2022-11-12 13:41
@Richie_Li
所有的仿真資料，請查看附件；常規正激磁復位正激雙管正激有源嵌位正激

實實在在的資料，感謝分享

0
回復
2022-11-18 14:21

請問下變壓器參數是自己設置嗎，還是有模型啊

0
回復
dy-hiLHxWmN
LV.1
28
2022-11-20 18:05

附件為什么看不了

0
回復
2022-12-21 21:25

以前常用saber,現在用simplis,考慮學習下這個

0
回復
dy-eMTcyL1Z
LV.1
30
2023-08-31 23:25

為啥仿真，顯示有子電路仿真不了

0
回復
xiahl1948
LV.2
31
2024-02-24 17:04

謝謝分享！
