電子產品磁芯有氣隙是因?yàn)橥苿?dòng)是單挽,而逆變大多數是推挽工作的,不存在飽和

變壓器本身不儲能的電路都不需要留有氣隙,如,單(雙)管正激,半(全)橋,推挽等.

那白金機屬于那一種,能不能再說得詳細一點讓我免費上一課.(比如:單(雙)管正激,半(全)橋,推挽)

白金機屬于反激,需要?dú)庀?

謝謝!(xzszrs) 能不能多賜教一點比如:常說的變壓器半(全)橋推挽,是什么概念?

我想半橋是這樣的:變壓器有中心抽頭,中心抽頭接正極,兩只管就能搞定,一只管導通時,另一只管截止.(只挽不推)

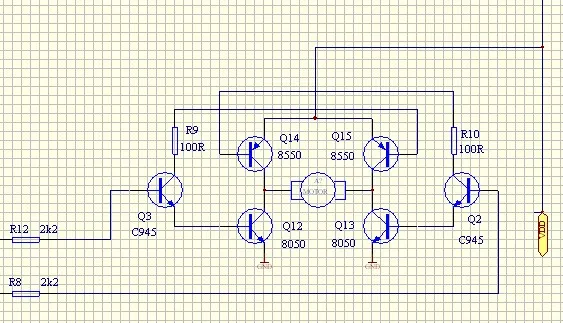

    全橋:變壓器無需中心抽頭,并且要用到四只功率管,兩只管導通時,另兩只管截止.(有推有挽)類似下圖:
    至于要不要留氣隙,我就不太清楚了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2648711219662804.jpg');}" onmousewheel="return imgzoom(this);">

你說的這種變壓器全橋推挽電路用在電源變壓器上我沒見過,變頻器上用的跟這很像是用3對管組成,還有就是控制直流電機正反轉的電路.(UPS 后極把直流變成交流是不是也是用這種電路)

我個人的觀點:全橋驅動用在逆變前級電源上不合理,畢竟上半橋有一定的功耗,效率肯定大打折扣.用在后級就可以,不知大家是否這樣認為?
全橋驅動電機正反轉很普遍

留氣隙是為了防止磁飽和,有什么科學道理?(留了氣隙難道就不會磁飽和了嗎?)要是變壓器不會磁飽和那功率要做多大不是都可以.

電子產品磁芯有氣隙是因?yàn)橥苿?dòng)是單挽,而逆變大多數是推挽工作的,不存在飽和
變壓器本身不儲能的電路都不需要留有氣隙,如,單(雙)管正激,半(全)橋,推挽等.
半橋有一定的功耗,畢竟上全橋驅動用在逆變前級電源上不合理

單變自激式推挽逆變器變壓器不就是工作在磁飽和,只不過它激式推挽逆變器設計時確定了工作頻率及初極匝數和輸入電壓,如果高頻變壓器輸入低頻信號它照樣會進入磁飽和.

若保證供電不超壓及波形對稱,負載也對稱,可無氣隙.
萊耶尓電路是藉變壓器之飽和而翻轉的,有了氣隙就不利飽和.

氣隙.業余情況下一定要留.它會令電路更穩定.只不過留多小因電路而已
