LNK3207將可用輸出電流從360mA提高到575mA，非常適合于家電和工業應用的更大功率的離線降壓式變換器設計。

LinkSwitch-TN2的IC與前幾代產品的引腳完全兼容，可以輕松地將現有設計升級到更大輸出功率，產品很好的更新?lián)Q代。

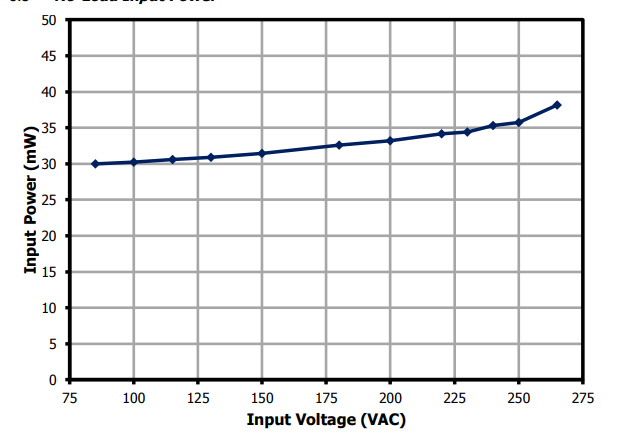

如果設計成非隔離電源可以使電源效率超過80%，同時空載功耗小于30mW。

由于布局限制，設計可能還需要前饋電容器C6，以獲得更好的響應。

C6的建議電容值介于1nF~10nF之間。輸出電壓也可以通過改變R2、R5和R6的值來實現

輸出電流增大了，產品的功能更強，適合應用范圍寬了、

互替性特別好，兼容之前的IC設計，封裝也一樣的。

同時R2電阻可以在輸出電壓和電阻R1形成的電阻分壓器，向LNK3207提供反饋。

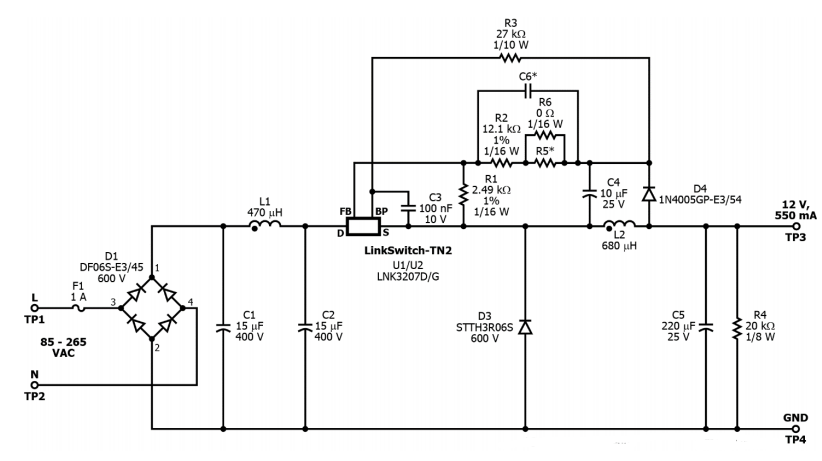

電路原理圖中C6是在一些設計中，可能需要的可選前饋電容器。

在滿負荷運行期間，只會跳過幾個開關周期，從而產生高有效開關頻率。

當內部MOSFET開啟時，電流通過L2漸變，直到達到內部電流極限。這將關閉內部MOSFET，并允許電感電流通過二極管D3在剩余的開關周期內自由轉動。

原理圖中的電容C5的選擇應具有足夠小的紋波電流額定值，選擇低ESR型的電容。

跳周期的方式有效改善不同負載下的效率，降低產品的功耗。

對于非隔離的電源設計需要注意應用的時候絕緣處理，安全首位。

比上一代器件LinkSwitch-TN的參考電壓精度為6.6%要提高不少

D4能不能考慮用超快管

如何做到恒流驅動的?

學習到，好像這個對我有點用

學習了

電流增加之后，散熱是個很大的問題

確實是個低成本的好東西，省去了變壓器，電路板可以做到更小

對電感有什么要求嗎？看這樣子，電感是不是需要用高耐壓的漆包線繞制，以防止高壓擊穿絕緣層？

工作限流點可通過BYPASS引腳電容值進行設置

D3那顆二極管老貴了。整體造價還不如普通反激便宜。

非隔離的成本是比較低的

待機模式下消耗極小的電流，滿足設計規范

非隔離LED用的比較多，

MOSFET的工作限流點可通過BYPASS引腳電容值進行選擇

選擇Buck拓?fù)洳粌H可獲得最大輸出功率，還能降低芯片所承受的電壓，減小通過濾波電感的平均電流。

如果能夠匹配既散熱、又絕緣(耐4000V高壓的)阻燃的散熱器外殼,對LED燈的設計是一個比較好的選擇。
