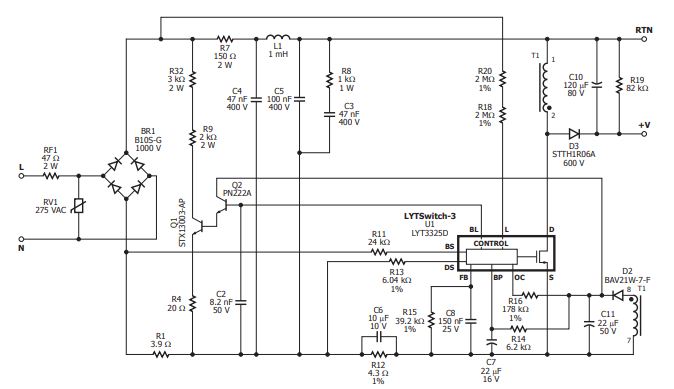

使用LYTSwitch-3 系列的LYT3325設計的LED驅動器，配置在可調光燈泡應用中很常見，這些應用需要高調光器兼容性、精確調節、高效率、高功率因數和低ATHD，同時需要低組件數量以實現高可靠性。輸出可以驅動LED負載從68 V到76 V，恒定輸出電流為115 mA±3%，輸入范圍為195 VAC至264 VAC，最高環境溫度為100ºC，溫度以下有良好的余量。
在關斷狀態時，變壓器主繞組的輸出由D3整流，并由C10濾波。為了提高效率，選擇了一個1 A， 600 v， 35 ns反向恢復時間（tRR）的超快二極管。選擇輸出電容C10的值，使峰值LED紋波電流等于平均值的30%。然而，輸出紋波電流也將取決于LED負載的類型和阻抗特性，因此建議使用實際的LED負載來確定輸出紋波電流的電容值。
低側開關拓?fù)浣Y(jié)構，通過電子安靜源引腳和頻率抖動進行冷卻的組合確保了極低的EMI。這減少了輸入濾波器組件的尺寸-大大減少了調光期間的可聽噪聲。
