LYTSwitch-1產品系列適合設計小功率的LED電源，結合PFC及恒流輸出特性、支持降壓式拓?fù)浣Y(jié)構的單級LED驅動器開發方案。在單輸入電壓范圍的應用中恒流調整精度為±3% ，功率因數>0.9， 效率>93% ，采用穩定耐用的725 V MOSFET，可提高輸入電壓抗浪涌性能，臨界導通模式(CrM)降壓型拓?fù)?，低EMI，對輸入電壓端出現的噪聲及輸入電壓的瞬態變化具有出色的抑制作用。

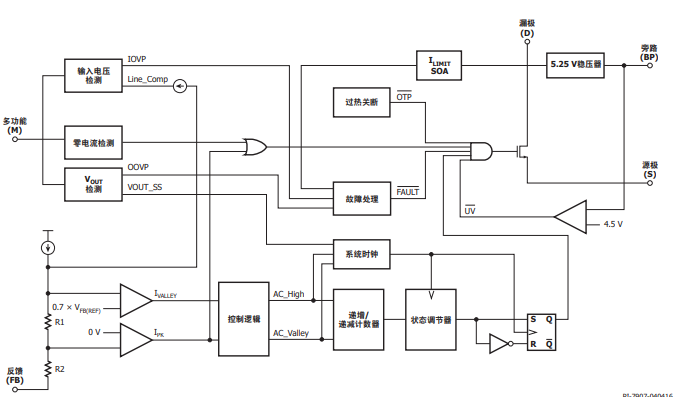

芯片內部功能框圖如下

驅動LED燈串的電路功能圖如下

寬輸入電壓范圍90 – 300 V VAC，輸出電壓最高60V，功率8 W ，一款性能出色的非隔離A19 LED驅動器。LED驅動器電路是在臨界導通模式下工作的高端降壓式拓?fù)?。在?nèi)部MOSFET導通期間，電流通過電感T3逐漸增大，將能量存儲在磁場內，同時將電流供應給負載。然后在內部MOSFET關斷時，電流將繼續以相同的方向通過續流二極管D1流到輸出負載，并且會逐漸減小。
