1，PnC即插即充功能建立TLS 連接階段

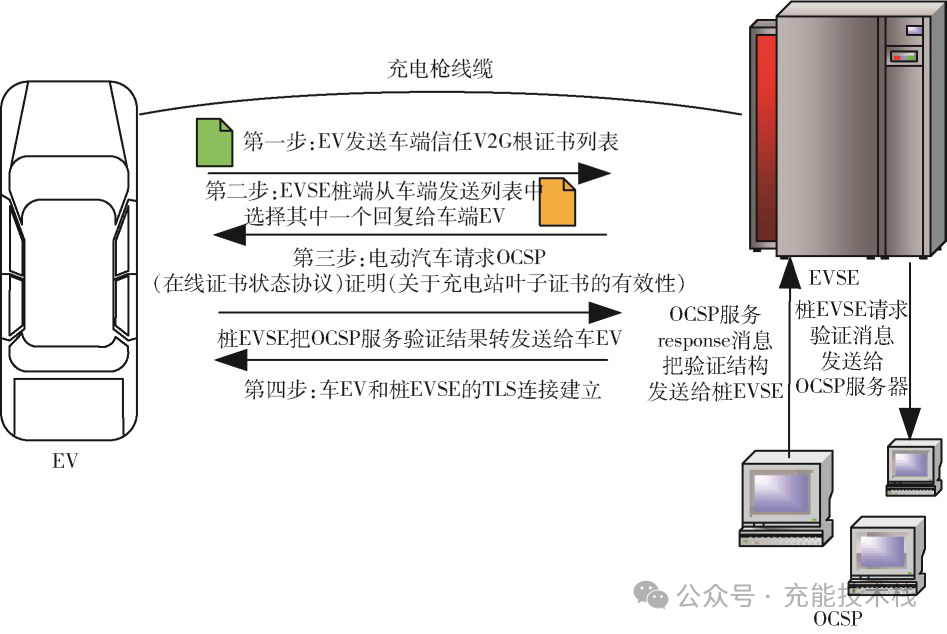

如下圖所示為車端EVCC 和樁端SECC 建立TLS 連接的過程，具體分為以下四步：
(1) 電動汽車（EV）用戶插上充電線后，電動汽車會發送它所知道或信任的V2G 根證書列表。
(2)充電站會從該列表中選取一個由V2G 根證書派生的自身證書，并使用該證書來啟動TLS 握手。這個證書可以是充電站之前已安裝的充電站證書，或者是單獨的ISO15118 證書。
(3)如果電動汽車請求OCSP（在線證書狀態協議）證明（關于充電站葉子證書的有效性），充電站會通過CSO（充電站運營商）獲取OCSP 響應，并將其轉發給電動汽車。
(4) 充電站會使用之前已安裝的充電站證書或單獨的ISO 15118 證書來建立連接。
2，PnC即插即充功能識別、認證和授權階段

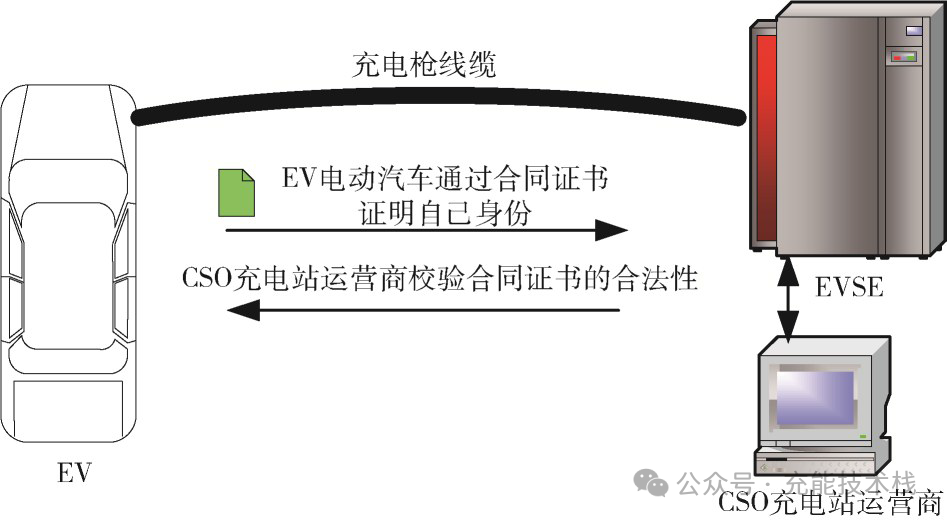

如下圖所示為PnC即插即充功能車端EVCC 和樁端SECC識別、認證和授權的過程，具體為以下兩步：
(1)電動汽車會使用其合同證書來進行自我識別。
(2)通過CSO（充電站運營商）使用合同證書進行授權。在允許充電之前，需要檢查證書的有效性。這可以通過在線或半在線等多種方式完成。
半在線方式并非指的是充電站管理系統不在線，而是指充電過程中車端EVCC 和樁端SECC 的驗證授權等流程不需要后臺CSO、電動汽車服務提供商等機構的參與和處理。
比如，充電站處于半在線狀態，或者為了加快驗證速度，充電站通過自身存儲的公共電動汽車服務提供商EMSP 根CA 證書來檢查合同證書有效性。合同證書有效性檢查通過后，SECC 通過本地存儲的合同證書ID 白名單進行授權。因此它要經常在線更新此白名單，確保緩存的授權信息不過期。
在線方式是指充電過程中車端EVCC 將合同證書ID 等信息通過樁端SECC傳遞給電動汽車服務提供商、結算機構等次要參與者，次要參與者將身份驗證和授權結果信息通過SECC 傳回EVCC，這樣實現即插即充功能。
