全橋輸出后,過1個4mH的鐵硅鋁電感后并1個10uF的電容.
負載是1個12v20w的燈泡.

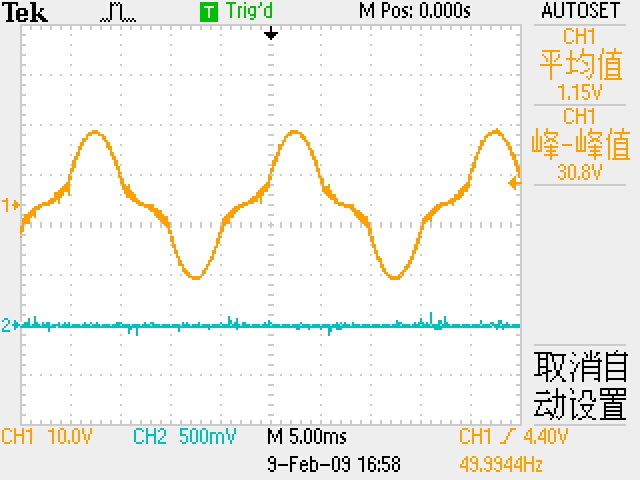

過零位置的波形失真了,是什么原因引起的?
如果提高供電電壓的話,波形會好轉.
需要怎么樣的lc濾波電路,才能濾出完美的正弦波?
spwm全橋出來,lc濾波后的正弦波怎么會這樣?
調制脈沖10kHz, 正弦波50Hz.
全橋輸出后,過1個4mH的鐵硅鋁電感后并1個10uF的電容.
負載是1個12v20w的燈泡.
過零位置的波形失真了,是什么原因引起的?
如果提高供電電壓的話,波形會好轉.
需要怎么樣的lc濾波電路,才能濾出完美的正弦波?
全橋輸出后,過1個4mH的鐵硅鋁電感后并1個10uF的電容.
負載是1個12v20w的燈泡.
過零位置的波形失真了,是什么原因引起的?
如果提高供電電壓的話,波形會好轉.
需要怎么樣的lc濾波電路,才能濾出完美的正弦波?
全部回復(14)
正序查看
倒序查看
@dianyuanbbs
確實是死區時間太大了.現在在一定的負載,一定的電感量和電容量下可以輸出正弦波了.在測試時發現,在改變負載大小后(從50w燈泡變化為200w燈泡),輸出的正弦波波形變形非常大?還請問下,這里的電感的選取,電感量和電容量怎么計算?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/3134101235828468.jpg');}" onmousewheel="return imgzoom(this);">

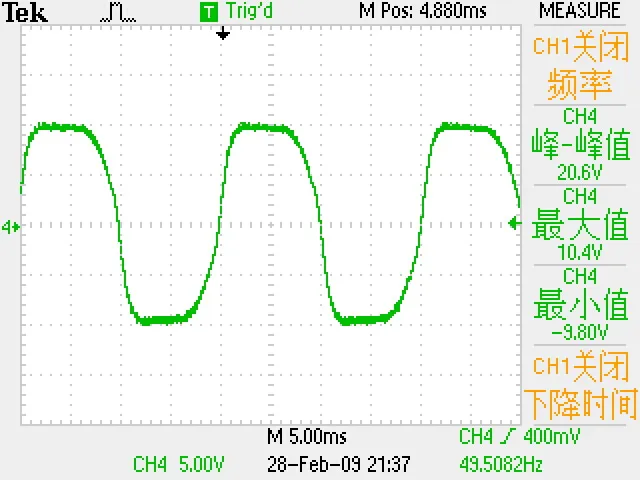

7mH電感 2uf電容 50hz 50w燈泡 的時候,輸出的波形這樣.
離正常的正弦波相差太多了.
0
回復
@dianyuanbbs
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/3134101235828468.jpg');}"onmousewheel="returnimgzoom(this);">7mH電感 2uf電容 50hz50w燈泡的時候,輸出的波形這樣.離正常的正弦波相差太多了.
你能就說說你的驅動方式以及你的具體濾波！
0
回復
@dianyuanbbs
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/3134101235828468.jpg');}"onmousewheel="returnimgzoom(this);">7mH電感 2uf電容 50hz50w燈泡的時候,輸出的波形這樣.離正常的正弦波相差太多了.
嚴重削頂
0
回復
@高等數學
樓上談?wù)剢螛O性SPWM控制導致過零畸變的本質原因？
自己說可能比較難說，看以看下這里http://www.elecfans.com/article/83/116/2009/2009071176569.html
0
回復
@dianyuanbbs
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/3134101235828468.jpg');}"onmousewheel="returnimgzoom(this);">7mH電感 2uf電容 50hz50w燈泡的時候,輸出的波形這樣.離正常的正弦波相差太多了.
一般LC的截止頻率是開關頻率的十分之一到五分之一。
0
回復
@dianyuanbbs
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/3134101235828468.jpg');}"onmousewheel="returnimgzoom(this);">7mH電感 2uf電容 50hz50w燈泡的時候,輸出的波形這樣.離正常的正弦波相差太多了.
LZ嚴重削頂問題解決了么？是由于什么原因?qū)е碌模?/div>
0
